结合上面举的四段代码栗子和东东的笔记，我们已经对闭包有了一个形象的认识，但是要到达全面理解的程度，只能说革命尚未成功，同志仍需努力。
令人可喜的是在网上又查到了东东对于闭包更形象的图形讲解，看完之后相信大家对闭包会有更加深刻的理解。
先来一段代码缓和一下字多的尴尬：
//1. 用外层函数包裹要保护的变量和内层函数 function outer() { var i = 1; //2. 外层函数返回内层函数对象到外部 return function () { console.log(i++); } } //3. 调用外层函数获得内层函数对象 var getNum = outer(); //getNum:function(){ console.log(i++); } getNum();//1 getNum();//2 i = 1; getNum();//3 getNum();//4
上面的代码是定义了一个 outer() 外层函数，外层函数的作用域内定义了 i = 1；的变量，内部返回了一个函数，这就形成了闭包。当代码执行到第 10 行，其实就返回了一个 outer() 函数的内部函数，执行一次 getNum()，由于打印的是 i++ ，所以输出结果为 1，（注：如果打印的是 ++i，输出结果为 2 ）。再执行一次 getNum()，由于之前 i 已经执行过一次 i++，所以此次执行结果为 2，再在全局设置 i = 1，再次执行 getNum() 两次，执行结果分别为 3 和 4，说明全局设置的 i = 1，并没有覆盖 outer() 函数作用域内的 i 值，outer() 函数内的 i 值被很好的保护起来并得到了重用。
我们来看看东东对上面代码的图形化分析：

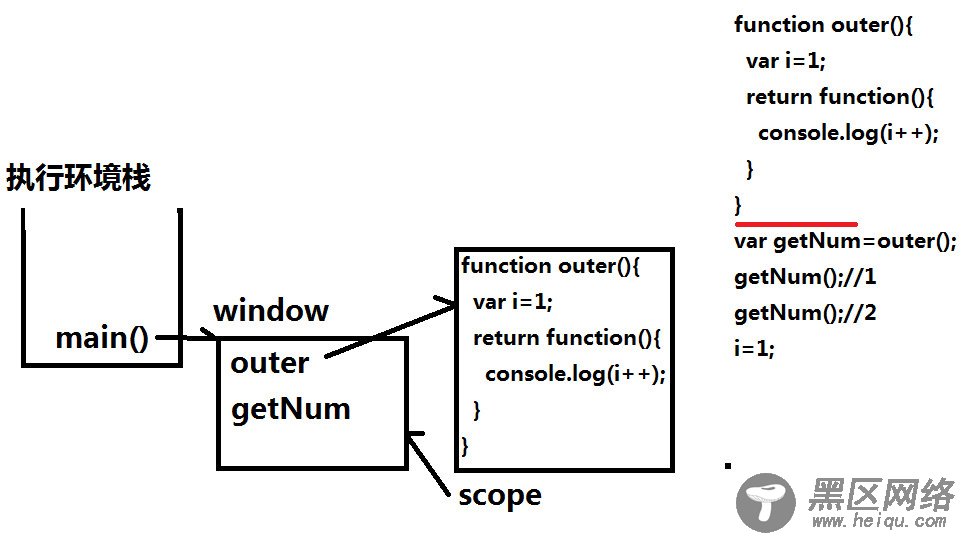

如上图：在 JavaScript 中有一个执行环境栈（ECS）概念，注：ECS = 局部EC + 全局EC，所有的函数都要通过进栈、出栈来执行，执行环境栈中有一个自带的 main() 函数的全局EC 指向全局的 window 作用域，它会指向全局的 window 对象，代码运行到红线部分的时候，执行环境栈中仅有一个全局执行环境 window，此时 window 中有两个全局变量(标识符)：outer 、getNum，其中 outer() 函数开辟了一块内存用于存储所执行的方法，并且通过 scope 记住它的父级。

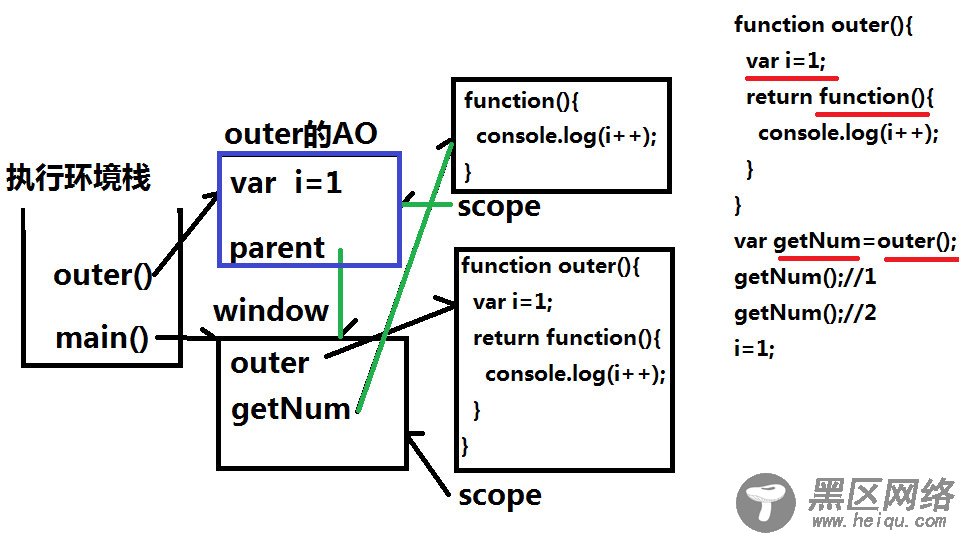

如上图：当执行 outer() 函数时，outer() 相当于局部EC 进入执行环境栈，此时 outer() 会开辟一块属于自己的作用域（AO），里面定义了 i = 1，的环境变量。 由于 window 中引用着 i 对象，所以 outer 的 AO 会指向 window，同时 getNum 会调用 outer() 函数并返回一个方法，所以会开辟一块内存用于存储所执行的方法，该方法中又有 i 变量指向 outer 的 AO，绿色线三方互相牵连。

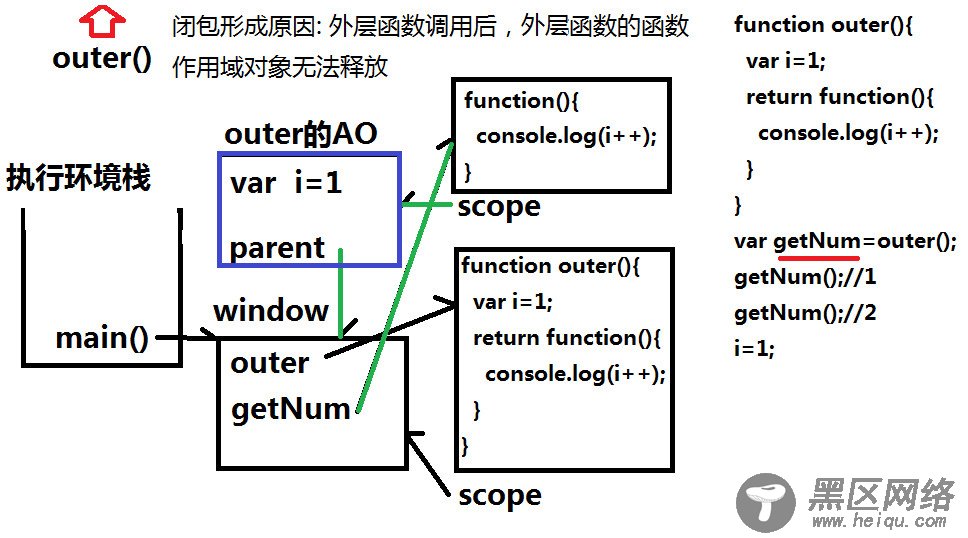

如上图：当执行环境栈中的 outer() 函数执行完出栈时，理论上 outer 的 AO，即蓝色框应该被垃圾回收机制所回收，但是由于闭包作用，这块就被留了下来，闭包至此形成。
如上图：当 outer() 函数出栈，getNum() 函数进栈，getNum 开辟属于自己的作用域（AO），且执行了一次 i++ 。此时输出结果为 1。

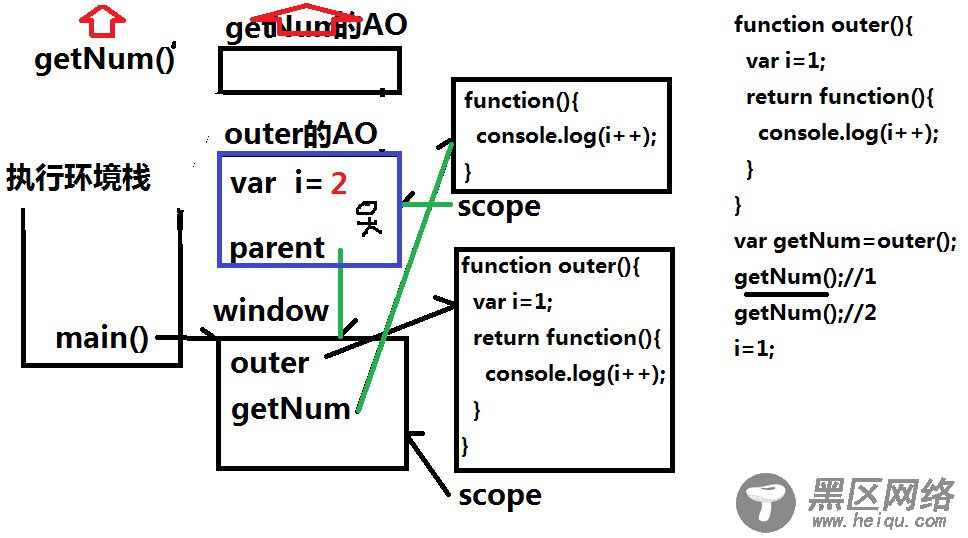

如上图：当 getNum() 函数出栈时，自己多开辟的作用域被回收，但是 outer 的作用域由于闭包作用依然留在内存中，且变为了 i = 2。

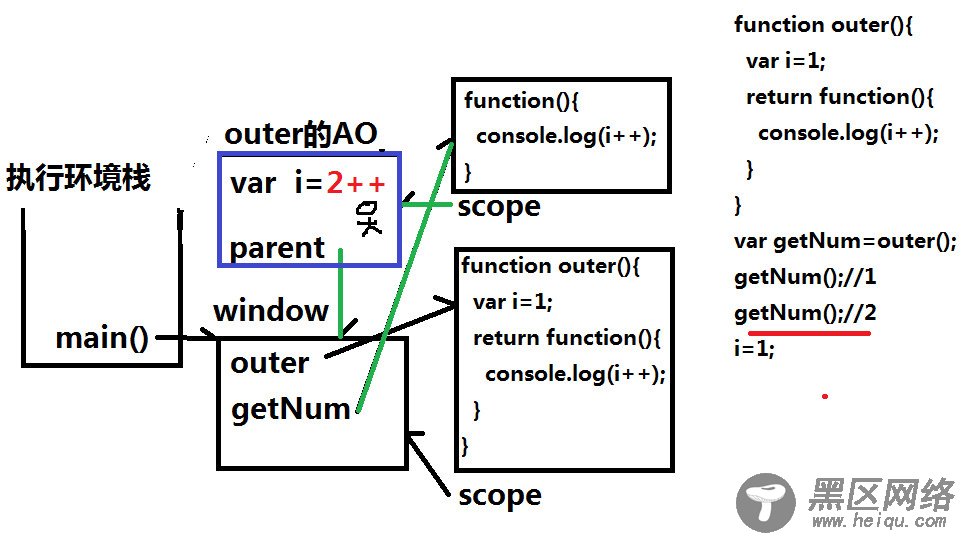

如上图：再次执行 getNum() 函数，相当于 getNum() 函数再次入栈出栈，原来由于闭包作用保留的 i = 2 再次做 ++ 运算。

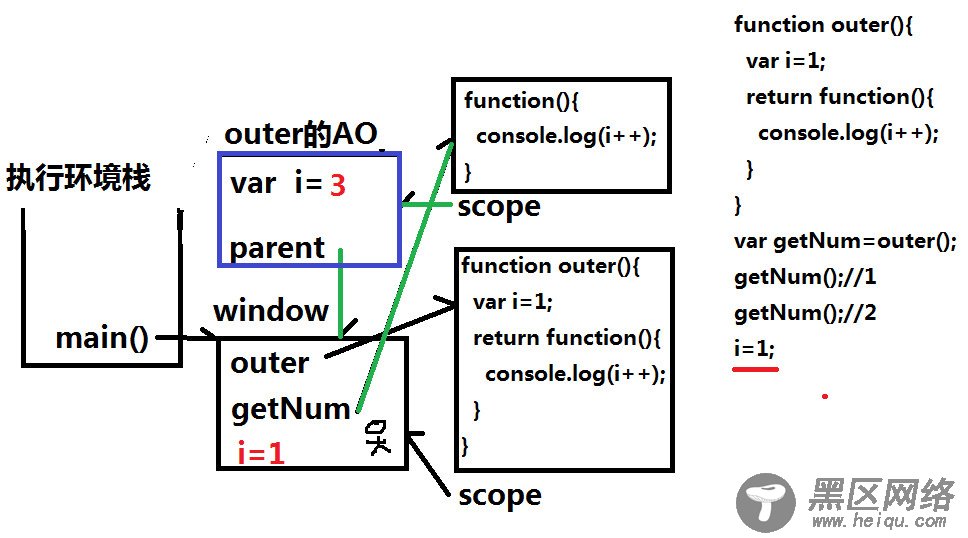

如上图：再往下执行 i = 1，即在全局 window 当中添加了 i 对象。此时 outer 作用域内的 i 由于上一次的 ++ 变为了 3。

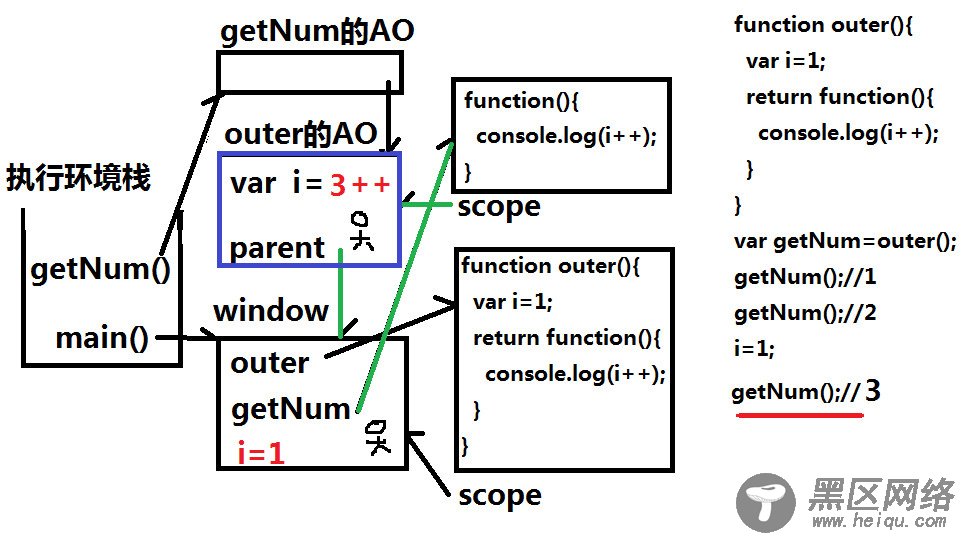

如上图：第三次执行 getNum() 函数，此时大家应该懂得该怎么执行了吧，getNum() 并不会去全局的 window 中去取 i = 1 使用，而是去所创造它的作用域去值，即 i = 3 做 ++ 运算。
至此闭包的运行流程就全部介绍完了，大家是不是对于闭包有了一个比较清晰的了解了。
别急，还差那么一点点，那就是主动释放闭包所产生的内存。如下
