heartbeat v2+ldirectord+LVS集群

基于heartbeat v2和heartbeat-ldirectord实现LVS(DR)中Director的高可用,基于httpd提供web服务,并通过hb_gui的图形界面进行;

规划

heartbeat v2+ldirectord+LVS集群

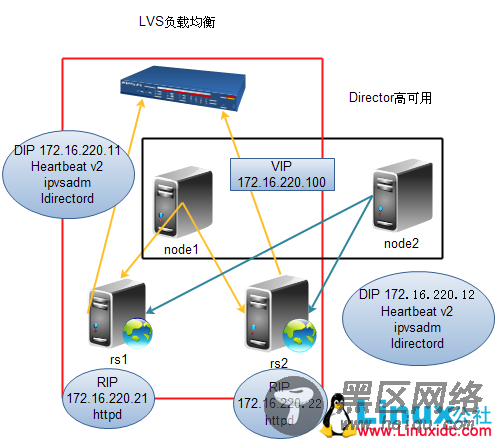

准备工作:三台主机, 分别配置如图所示的IP 和主机名

注意:1、rs1和rs2提供的不同的页面,目的是让效果明显
2 、VIP,即虚拟地址,不能被其他主机占用
3、director中的ipvsadm和vip都要确保是关闭的,让CRM来管理这些资源

一、配置LVS(DR)模型

rs1   #setenforce 0   //关闭selinux#yum -y install httpd  # echo "<h1>rs1</h1>>> /var/www/html/index.html   //提供页面文件#service httpd start  # echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignore   # echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore   # echo 2 > /proc/sys/net/ipv4/conf/eth0/arp_announce   # echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce   # ifconfig lo:0 172.16.220.100 broadcast 172.16.220.100 netmask 255.255.255.255 up  # route add -host 172.16.220.100 dev lo:0  # elinks -dump    //测试 rs1  # elinks -dump    rs1   rs2:  #setenforce 0  # yum -y install httpd  # echo "<h1>rs2</h1>>> /var/www/html/index.html   #service httpd start  # echo 1 > /proc/sys/net/ipv4/conf/eth0/arp_ignore   # echo 1 > /proc/sys/net/ipv4/conf/all/arp_ignore   # echo 2 > /proc/sys/net/ipv4/conf/eth0/arp_announce   # echo 2 > /proc/sys/net/ipv4/conf/all/arp_announce   # ifconfig lo:0 172.16.220.100 broadcast 172.16.220.100 netmask 255.255.255.255 up  # route add -host 172.16.220.100 dev lo:0  # elinks -dump            rs2  # elinks -dump            rs2   Directory :node1  #setenforce 0  # yum -y install ipvsadm   //安装ipvsam# ifconfig eth0:0 172.16.220.100 broadcast 172.16.220.100 netmask 255.255.255.255 up  # route add -host 172.16.220.100 dev eth0:0  # echo 1 > /proc/sys/net/ipv4/ip_forward   # ipvsadm -A -t 172.16.220.100:80 -s r  # ipvsadm -a -t 172.16.220.100:80 -r 172.16.220.21 -g  # ipvsadm -a -t 172.16.220.100:80 -r 172.16.220.22 -g  # ipvsadm -ln  IP Virtual Server version 1.2.1 (size=4096)  Prot LocalAddress:Port Scheduler Flags    -> RemoteAddress:Port           Forward Weight ActiveConn InActConn  TCP  172.16.220.100:80 rr    -> 172.16.220.22:80             Route   1      0          0             -> 172.16.220.21:80             Route   1      0          0     测试;172.16.220.100 效果是rs1 rs2的轮询到此,一个LVS的DR模型创建成功了。
