红帽企业集群和存储管理之
DRBD+Heartbeat+NFS实现详解
案例应用背景
本实验部署DRBD + HEARDBEAT + NFS 环境，建立一个高可用(HA)的文件服务器集群。在方案中，通过DRBD保证了服务器数据的完整性和一致性。DRBD类似于一个网络RAID-1功能。当你将数据写入本地文件系统时，数据还将会被发送到网络中另一台主机上，以相同的形式记录在一个另文件系统中。主节点与备节点的数据可以保证实时相互同步。当本地主服务器出现故障时，备份服务器上还会保留有一份相同的数据，可以继续使用。在高可用(HA)中使用DRBD功能，可以代替使用一个共享盘阵。因为数据同时存在于本地主服务器和备份服务器上。切换时，远程主机只要使用它上面的那份备份数据，就可以继续提供主服务器上相同的服务，并且client用户对主服务器的故障无感知。

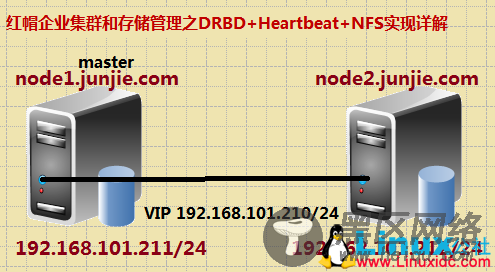

案例应用简化拓扑图
软件包下载地址见：
具体下载目录在 /2012年资料/5月/9日/红帽企业存储管理之DRBD应用详解/
案例应用具体实现步骤：
一.网络的基本配置
1.1 node1基本配置&新建磁盘
1.1.1查看系统信息，同步时间
[root@node1 ~]# uname -rv
2.6.18-164.el5 #1 SMP Tue Aug 18 15:51:54 EDT 2009
[root@node1 ~]# cat /etc/RedHat-release
Red Hat Enterprise Linux Server release 5.4 (Tikanga)
[root@node1 ~]# hwclock -s
[root@node1 ~]# date
Wed Feb 8 13:55:50 CST 2012
1.1.2查看主机名称，修改查看ip地址
[root@node1 ~]# hostname
node1.junjie.com
[root@node1 ~]# cat /etc/sysconfig/network
NETWORKING=yes
NETWORKING_IPV6=no
HOSTNAME=node1.junjie.com

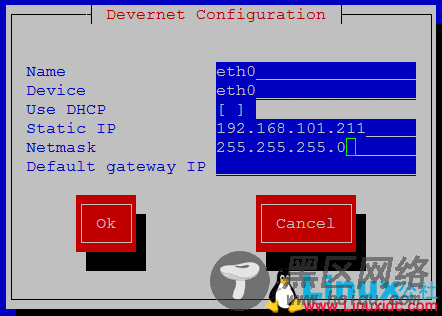

[root@node1 ~]#setup
[root@node1 ~]# service network restart
Shutting down interface eth0: [ OK ]
Shutting down loopback interface: [ OK ]
Bringing up loopback interface: [ OK ]
Bringing up interface eth0: [ OK ]
[root@node1 ~]# ifconfig eth0
eth0 Link encap:Ethernet HWaddr 00:0C:29:AE:83:D1
inet addr:192.168.101.211 Bcast:192.168.101.255 Mask:255.255.255.0
1.1.3配置/etc/hosts文件（就不用dns了）
[root@node1 ~]# echo "192.168.101.211 node1.junjie.com node1" >>/etc/hosts
[root@node1 ~]# echo "192.168.101.212 node2.junjie.com node2" >>/etc/hosts
1.1.4构建一个新的磁盘空间有利于实现DRBD技术
[root@node1 ~]# fdisk -l
Disk /dev/sda: 21.4 GB, 21474836480 bytes
255 heads, 63 sectors/track, 2610 cylinders
Units = cylinders of 16065 * 512 = 8225280 bytes
Device Boot Start End Blocks Id System
/dev/sda1 * 1 13 104391 83 Linux
/dev/sda2 14 1318 10482412+ 83 Linux
/dev/sda3 1319 1579 2096482+ 82 Linux swap / Solaris
[root@node1 ~]# fdisk /dev/sda
p/n/p//+1000M/p/w
[root@node1 ~]# fdisk -l
Disk /dev/sda: 21.4 GB, 21474836480 bytes
255 heads, 63 sectors/track, 2610 cylinders
Units = cylinders of 16065 * 512 = 8225280 bytes
Device Boot Start End Blocks Id System
/dev/sda1 * 1 13 104391 83 Linux
/dev/sda2 14 1318 10482412+ 83 Linux
/dev/sda3 1319 1579 2096482+ 82 Linux swap / Solaris
/dev/sda4 1580 1702 987997+ 83 Linux
[root@node1 ~]# partprobe /dev/sda
[root@node1 ~]# cat /proc/partitions
major minor #blocks name
8 0 20971520 sda
8 1 104391 sda1
8 2 10482412 sda2
8 3 2096482 sda3
8 4 987997 sda4
