对于L5来说,一般的网络通讯,首先是建立一个socket结构,sockfd = socket(AF_INET,SOCK_RAW,protocol->p_proto)执行系统调用sys_socketcall(/net/socket.c),接着sendto函数调用系统调用sys_sendto(/net/socket.c),处理完用户空间和内核空间的转换后,进入L3。
L3层一方面包装好sk_buffer,一方面调用ip_route_output_flow路由表查询函数,找到net_device网卡设备,内核中的vlan模块就是注册了这样一个模拟的网络设备(eth0.y)。
对于L2来说, L3协议栈通过dev_queue_xmit(dev.c)调用dev->hard_start_xmit(),关联到了具体的网络设备处理函数,从而调用了vlan_dev_hard_start_xmit(vlan_dev.c),在这里生成vlan tag头,并压入sk_buffer中,然后找到真实的网络设备(real_dev),再次调用dev_queue_xmit,进入真实的网卡驱动L1层。
对于L1来说,hard_start_xmit就是fcc_enet.c的fcc_enet_start_xmit函数,将L2层送来的skb压入队列中,修改寄存器,将报文发送出去。注意到这时候的skb已经是一个很完整的结构了,可以很容易对skb做各种判断和处理,此次的按协议划分vlan最后就是在这里完成。虽然到现在也觉得在这里修改实在是太不优雅,太不易扩展了,但不得不承认,因为skb的完整,在这里修改的工作量是最小的,而且不需要对Linux内核网络框架有什么深入的了解就可以着手修改。

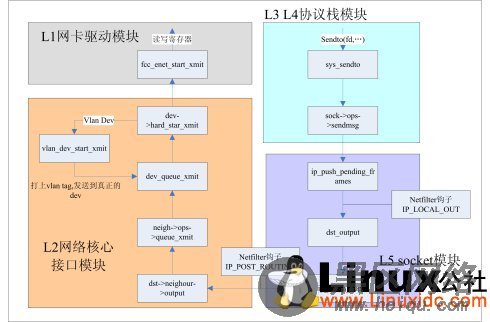

发送流程图
