既然TCP要对包进行重传，就需要维护一个Sequence Number，看哪些包到了，哪些没到，哪些需要重传，传输的速度应该控制到多少，这就是TCP的滑动窗口协议。

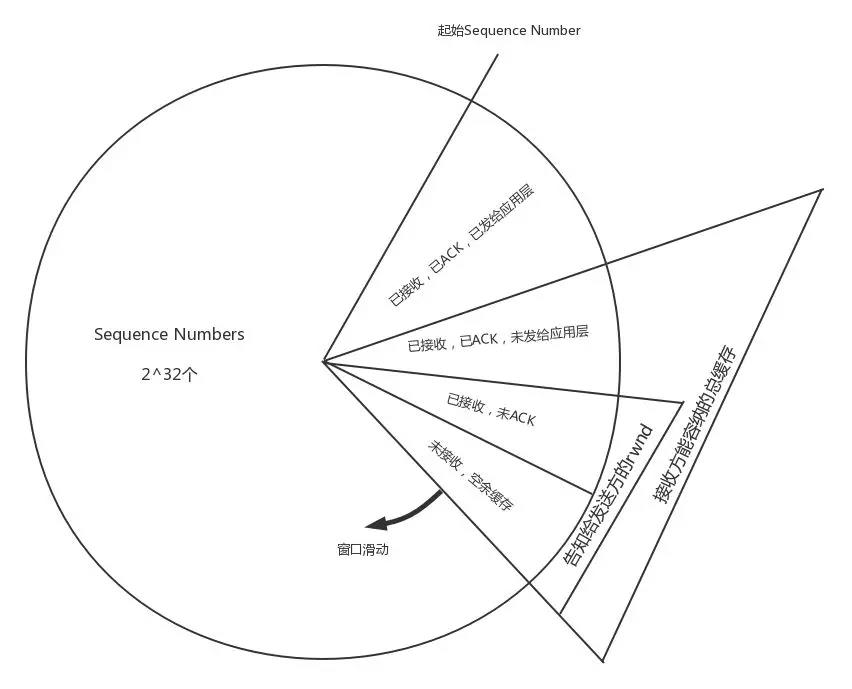

整个TCP的发送，一开始会协商一个Sequence Number，从这个Sequence Number开始，每个包都有编号。滑动窗口将接收方的网络包分成四个部分：
已经接收，已经ACK，已经交给应用层的包；
已经接收，已经ACK，未发送给应用层；
已经接收，尚未发送ACK；
未接收，尚有空闲的缓存区域。
对于TCP层来讲，每一个包都有ACK。ACK需要从SLB回复到手机端，将上面的那个过程反向来一遍，当然路径不一定一致，可见ACK也不是那么轻松的事情。
如果发送方超过一定的时间没有收到ACK，就会重新发送。只有TCP层ACK过的包，才会发给应用层，并且只会发送一份，对于下单的场景，应用层是HTTP层。
你可能会问了，TCP老是重复发送，会不会导致一个单下了两遍？是否要求服务端实现幂？从TCP的机制来看，是不会的。只有收不到ACK的包才会重复发，发到接收端，在窗口里面只保存一份，所以在同一个TCP连接中，不用担心重传导致二次下单。
但是TCP连接会因为某种原因断了，例如手机信号不好，这个时候手机把所有的动作重新做一遍，建立一个新的TCP连接，在HTTP层调用两次RESTful API。这个时候可能会导致两遍下单的情况，因而RESTful API需要实现幂等。
当ACK过的包发给应用层之后，TCP层的缓存就空了出来，这会导致上面图中的大三角，也即接收方能够容纳的总缓存，整体顺时针滑动。小的三角形，也即接收方告知发送方的窗口总大小，也即还没有完全确认收到的缓存大小，如果把这些填满了，就不能再发了，因为没确认收到，所以一个都不能扔。
8.从数据中心进网关，公网NAT成私网
包从手机端经历千难万险，终于到了SLB的公网IP所在的公网网口。由于匹配上了MAC地址和IP地址，因而将网络包收了进来。
在虚拟网关节点的外网网口上，会有一个NAT规则，将公网IP地址转换为VPC里面的私网IP地址，这个私网IP地址就是SLB的HAProxy所在的虚拟机的私网IP地址。
当然为了承载比较大的吞吐量，虚拟网关节点会有多个，物理网络会将流量分发到不同的虚拟网关节点。同样HAProxy也会是一个大的集群，虚拟网关会选择某个负载均衡节点，将某个请求分发给它，负载均衡之后是Controller层，也是部署在虚拟机里面的。
当网络包里面的目标IP变成私有IP地址地址之后，虚拟路由会查找路由规则，将网络包从下方的私网网口发出来。这个时候包的格式为：
源MAC：网关MAC；
目标MAC：HAProxy虚拟机的MAC；
源IP：UE的公网IP；
目标IP：HAProxy虚拟机的私网IP。
9.进入隧道打标签，RPC远程调用下单

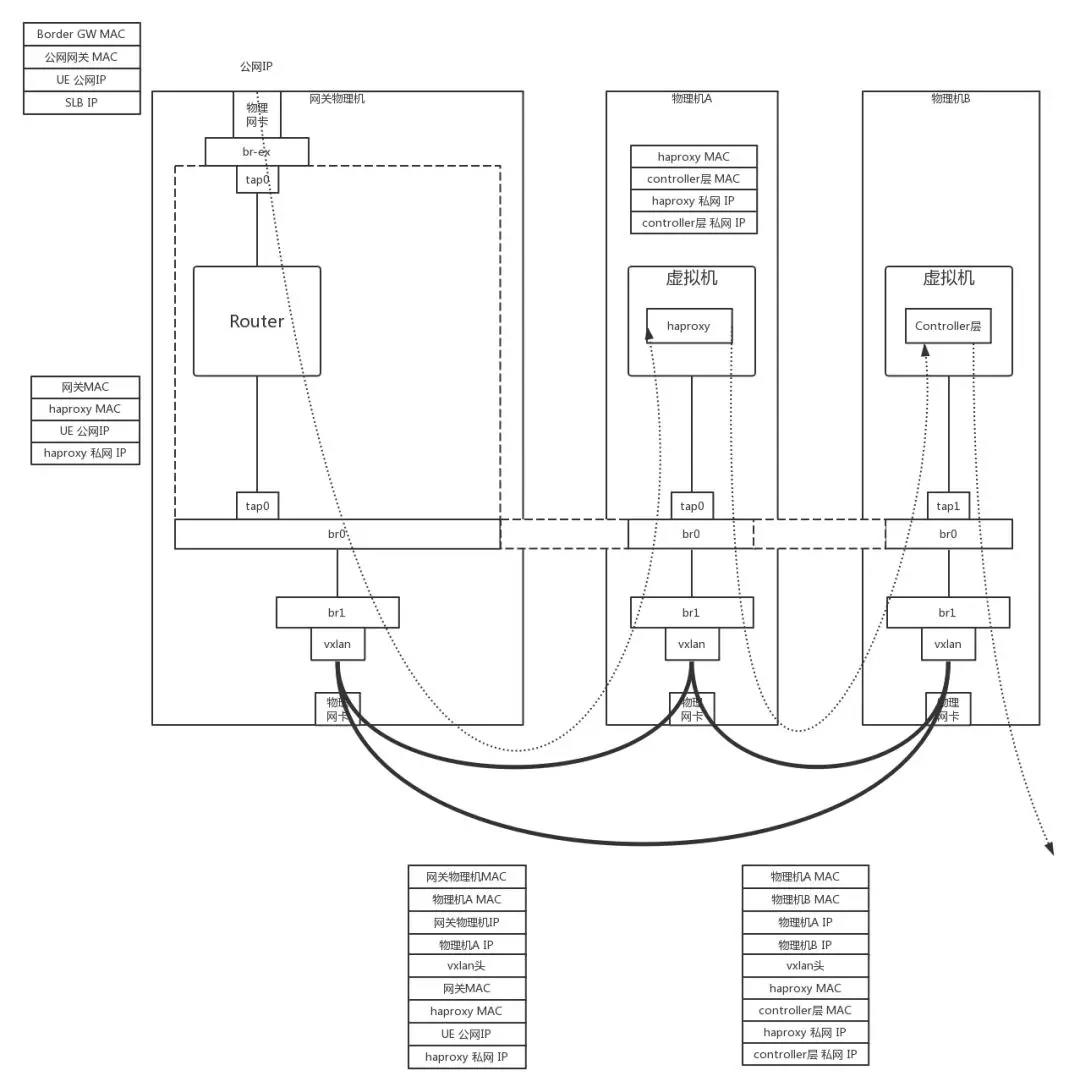

在虚拟路由节点上，也会有OVS，将网络包封装在VXLAN隧道里面，VXLAN ID就是给你的租户创建VPC的时候分配的。包的格式为：
外层源MAC：网关物理机MAC；
外层目标MAC：物理机A的MAC；
外层源IP：网关物理机IP；
外层目标IP：物理机A的IP；
内层源MAC：网关MAC；
内层目标MAC：HAProxy虚拟机的MAC；
内层源IP：UE的公网IP；
内层目标IP：HAProxy虚拟机的私网IP。
在物理机A上，OVS会将包从VXLAN隧道里面解出来，发给HAProxy所在的虚拟机。HAProxy所在的虚拟机发现MAC地址匹配，目标IP地址匹配，就根据TCP端口，将包发给HAProxy进程，因为HAProxy是在监听这个TCP端口的。因而HAProxy就是这个TCP连接的服务端，客户端是手机。对于TCP的连接状态，滑动窗口等，都是在HAProxy上维护的。
在这里HAProxy是一个四层负载均衡，也即他只解析到TCP层，里面的HTTP协议他不关心，就将请求转发给后端的多个Controller层的一个。
HAProxy发出去的网络包就认为HAProxy是客户端了，看不到手机端了。网络包格式如下：
源MAC：HAProxy所在虚拟机的MAC；
目标MAC：Controller层所在虚拟机的MAC；
源IP：HAProxy所在虚拟机的私网IP；
目标IP：Controller层所在虚拟机的私网IP。
当然这个包发出去之后，还是会被物理机上的OVS放入VXLAN隧道里面，网络包格式为：
外层源MAC：物理机A的MAC；
外层目标MAC：物理机B的MAC；
外层源IP：物理机A的IP；
外层目标IP：物理机B的IP；
内层源MAC：HAProxy所在虚拟机的MAC；
内层目标MAC：Controller层所在虚拟机的MAC；
内层源IP：HAProxy所在虚拟机的私网IP；
内层目标IP：Controller层所在虚拟机的私网IP。
