对于绘制某些类型的数据来说，瀑布图是一种十分有用的工具。不足为奇的是，我们可以使用Pandas和matplotlib创建一个可重复的瀑布图。
在往下进行之前，我想先告诉大家我指代的是哪种类型的图表。我将建立一个维基百科文章中描述的2D瀑布图。
这种图表的一个典型的用处是显示开始值和结束值之间起“桥梁”作用的+和-的值。因为这个原因，财务人员有时会将其称为一个桥梁。跟我之前所采用的其他例子相似，这种类型的绘图在Excel中不容易生成，当然肯定有生成它的方法，但是不容易记住。
关于瀑布图需要记住的关键点是：它本质上是一个堆叠在一起的条形图，不过特殊的一点是，它有一个空白底栏，所以顶部栏会“悬浮”在空中。那么，让我们开始吧。
创建图表
首先，执行标准的输入，并确保IPython能显示matplot图。
import numpy as np
import pandas as pd
import matplotlib.pyplot as plt
%matplotlib inline
设置我们想画出瀑布图的数据，并将其加载到数据帧（DataFrame）中。
数据需要以你的起始值开始，但是你需要给出最终的总数。我们将在下面计算它。
index = ['sales','returns','credit fees','rebates','late charges','shipping']
data = {'amount': [350000,-30000,-7500,-25000,95000,-7000]}
trans = pd.DataFrame(data=data,index=index)

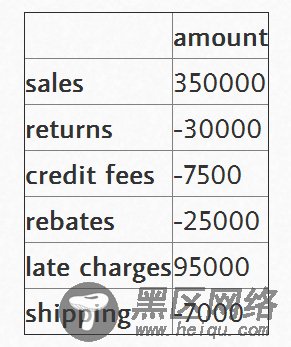

我使用了IPython中便捷的display函数来更简单地控制我要显示的内容。
from IPython.display import display
display(trans)
瀑布图的最大技巧是计算出底部堆叠条形图的内容。有关这一点，我从stackoverflow上的讨论中学到很多。
首先，我们得到累积和。
display(trans.amount.cumsum())
sales 350000
returns 320000
credit fees 312500
rebates 287500
late charges 382500
shipping 375500
Name: amount, dtype: int64
这看起来不错，但我们需要将一个地方的数据转移到右边。
blank=trans.amount.cumsum().shift(1).fillna(0)
display(blank)
sales 0
returns 350000
credit fees 320000
rebates 312500
late charges 287500
shipping 382500
Name: amount, dtype: float64
我们需要向trans和blank数据帧中添加一个净总量。
total = trans.sum().amount
trans.loc["net"] = total
blank.loc["net"] = total
display(trans)
display(blank)
sales 0
returns 350000
credit fees 320000
rebates 312500
late charges 287500
shipping 382500
net 375500
Name: amount, dtype: float64
创建我们用来显示变化的步骤。
step = blank.reset_index(drop=True).repeat(3).shift(-1)
step[1::3] = np.nan
display(step)
0 0
0 NaN
0 350000
1 350000
1 NaN
1 320000
2 320000
2 NaN
2 312500
3 312500
3 NaN
3 287500
4 287500
4 NaN
4 382500
5 382500
5 NaN
5 375500
6 375500
6 NaN
6 NaN
Name: amount, dtype: float64
对于“net”行，为了不使堆叠加倍，我们需要确保blank值为0。
1 blank.loc["net"] = 0
然后，将其画图，看一下什么样子。
my_plot = trans.plot(kind='bar', stacked=True, bottom=blank,legend=None, title="2014 Sales Waterfall")
my_plot.plot(step.index, step.values,'k')
看起来相当不错，但是让我们试着格式化Y轴，以使其更具有可读性。为此，我们使用FuncFormatter和一些Python2.7+的语法来截断小数并向格式中添加一个逗号。
def money(x, pos):
'The two args are the value and tick position'
return "${:,.0f}".format(x)
from matplotlib.ticker import FuncFormatter
formatter = FuncFormatter(money)
然后，将其组合在一起。
my_plot = trans.plot(kind='bar', stacked=True, bottom=blank,legend=None, title="2014 Sales Waterfall")
my_plot.plot(step.index, step.values,'k')
my_plot.set_xlabel("Transaction Types")
my_plot.yaxis.set_major_formatter(formatter)
完整脚本
基本图形能够正常工作，但是我想添加一些标签，并做一些小的格式修改。下面是我最终的脚本：
