PERC H310 配置详细步骤【阵列RAID创建】【阵列恢复】【阵列池创建】
机器配置： HP PRO6300 二手淘的201912，HP的主板芯片Intel Q75芯片组，集成显卡（集成显卡与H310阵列卡冲突），CPU Intel I5 3450
【raid5阵列创建】
1、开机启动，服务器自检，看到提示，按ctrl+R进入RAID BIOS界面
进入RAID BIOS看到得第一个界面是VD Mgmt（虚拟磁盘管理，也就是阵列管理），下面显示了检测到得3个300G的SAS硬盘
确认所有硬盘都处于ready状态，开始创建整列，本教程以创建RAID5为例子做演示，光标按上下键停留在PERC H310 mini按F2打开操作菜单，选择Create New VD进入raid创建界面如下图：
选择你需要创建的阵列，H310阵列卡支持RAID0.1.10.5，按回车确认阵列模式之后光标自动下移至你的磁盘，按空格键选中需要创建的磁盘（选中之后磁盘前面的括号会多把X）下图：

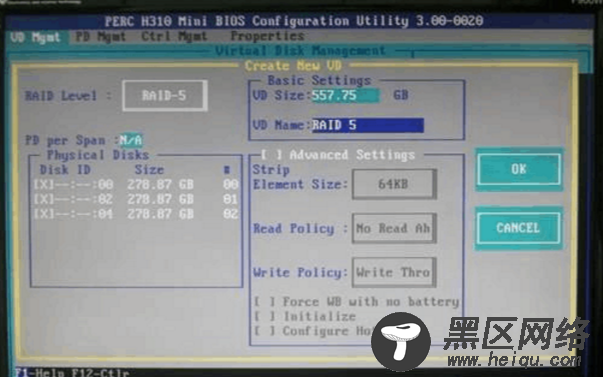

选中磁盘之后会自动根据你选择地阵列与磁盘数量计算出你的容量，下图：
输入阵列名字，可以直接用RAID1,RAID0,RAID5等命名
确认无误，选择OK键，回车确认。阵列创建完成，下图
查看阵列状态，下图
到此，raid5磁盘整列已经创建完成
【阵列修复】
因硬盘故障，或者不小心拔了硬盘，导致阵列报错，如下图
此时，还是按CTRL+R进入RAID BIOS，这时，看到阵列信息字体黄色显示，
状态提示被降级，请看下图：
这时我们先按CTRL+N切换到PD Mgmt（物理磁盘管理界面）注：这里可以查看阵列里边各个硬盘的状态，如果发现硬盘有丢失，可能是您的硬盘已经存在故障，需要即时更换新的硬盘。如果可以看到你原本阵列丢失的硬盘，但是状态不是在线（Online）,如下图：
选择状态为Non-Raid（或有其他情况）的硬盘，按F2弹出选项，如下图，选择convert to RAID Capable转换到能加入RAID的状态
会出现提示：清除本磁盘所有数据，选确认
完成数据删除后，正常情况，此磁盘的状态变成ready状态
还是选中这块磁盘，按F2弹出选项，选择make global HS转换成热备状态
接下来，这个硬盘会自动加入阵列并开始修复阵列 rebuild （重建）
此时呢，喝杯茶，坐等阵列修复完成就可以正常使用了，数据不受影响
阵列修复基本操作结束
【阵列池创建】类似磁盘分区
前面的步骤跟普通做阵列一样，所以直接从选择阵列开始，还是一样选择所有磁盘，到了阵列容量这里就需要注意了，如果你需要把一个阵列分成很多大小，有点像是在分区，输入阵列容量的时候，可以按照自己的需求，把一个阵列，分成多个分区，这里我先分个100GB，如下图：
按OK确认之后，我们回到阵列管理主界面 VD Mgmt 剩下的容量会显示在下面
（还剩余457.75GB）
