CentOS 7.4搭建RAID5及测试实例

一、RAID的定义与作用

RAID(独立冗余磁盘阵列)。RAID技术通过把多个硬盘设备组合成一个容量更大的,安全性更好的磁盘阵列。把数据切割成许多区段后分别放在不同的物理磁盘上,然后利用分散读写技术来提升磁盘阵列整体的性能,同时把多个重要数据的副本同步到不同的物理设备上,从而起到了非常好的数据冗余备份效果。缺点就是磁盘利用率低。

二、RAID的分类

RAID的分类目前来说至少有几十种,这里简单介绍一下最常见的四种,RAID0,RAID1,RAID10,RAID5。

1、RAID 0

RAID 0是最早出现的RAID模式,即Data Stripping数据分条技术。RAID 0是组建磁盘阵列中最简单的一种形式,只需要2块以上的硬盘即可,成本低,可以提高整个磁盘的性能和吞吐量。RAID 0没有提供冗余或错误修复能力,但实现成本是最低的。

2、RAID 1

RAID 1称为磁盘镜像,原理是把一个磁盘的数据镜像到另一个磁盘上,也就是说数据在写入一块磁盘的同时,会在另一块闲置的磁盘上生成镜像文件,在不影响性能情况下最大限度的保证系统的可靠性和可修复性上,只要系统中任何一对镜像盘中至少有一块磁盘可以使用,甚至可以在一半数量的硬盘出现问题时系统都可以正常运行,当一块硬盘失效时,系统会忽略该硬盘,转而使用剩余的镜像盘读写数据,具备很好的磁盘冗余能力。虽然这样对数据来讲绝对安全,但是成本也会明显增加,磁盘利用率为50%。

3、RAID0+1

RAID 0+1名称上我们便可以看出是RAID0与RAID1的结合体。在我们单独使用RAID 1也会出现类似单独使用RAID 0那样的问题,即在同一时间内只能向一块磁盘写入数据,不能充分利用所有的资源。为了解决这一问题,我们可以在磁盘镜像中建立带区集。因为这种配置方式综合了带区集和镜像的优势,所以被称为RAID 0+1。把RAID0和RAID1技术结合起来,数据除分布在多个盘上外,每个盘都有其物理镜像盘,提供全冗余能力,允许一个以下磁盘故障,而不影响数据可用性,并具有快速读/写能力。RAID0+1要在磁盘镜像中建立带区集至少4个硬盘。也有一种叫法叫RAID10.

4、RAID5:分布式奇偶校验的独立磁盘结构

它的奇偶校验码存在于所有磁盘上。RAID5的读出效率很高,写入效率一般,块式的集体访问效率不错。因为奇偶校验码在不同的磁盘上,所以提高了可靠性。但是它对数据传输的并行性解决不好,而且控制器的设计也相当困难。在RAID 5中有“写损失”,即每一次写操作,将产生四个实际的读/写操作,其中两次读旧的数据及奇偶信息,两次写新的数据及奇偶信息。

总结:RAID0大幅度提升了设备的读写性能,但不具备容错能力。RAID1虽然十分注重数据安全,但磁盘利用率太低。RAID5就是raid0和RAID5的一种折中,既提升了磁盘读写能力,又有一定的容错能力,成本也低。RAID10就是RAID0和raid1的组合,大幅度提升读写能力,较强的容错能力,成本也较高。一般中小企业用RAID5,大企业采用RAID10。

这里主要介绍RAID5的搭建与测试。主要内容:一、添加硬盘。二、对磁盘进行初始化设置。三、搭建RAID5。四、RAID5的测试。五、RAID5的维护。六、mdadm命令总结。

RAID5的搭建

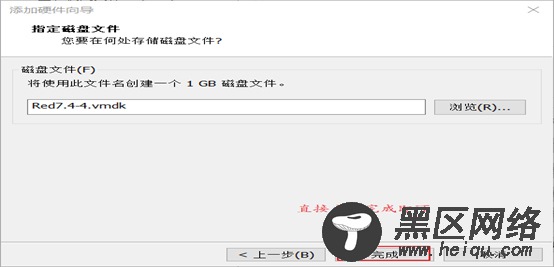

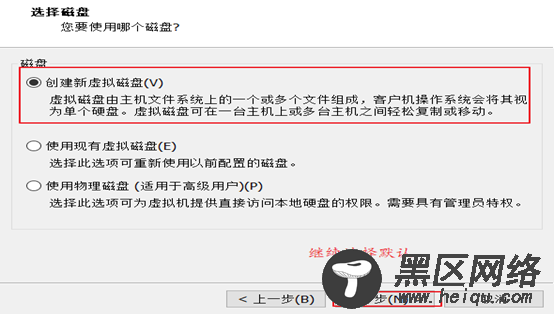

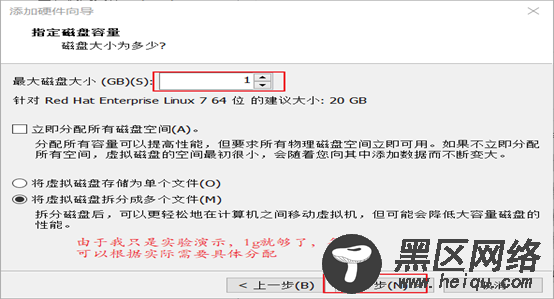

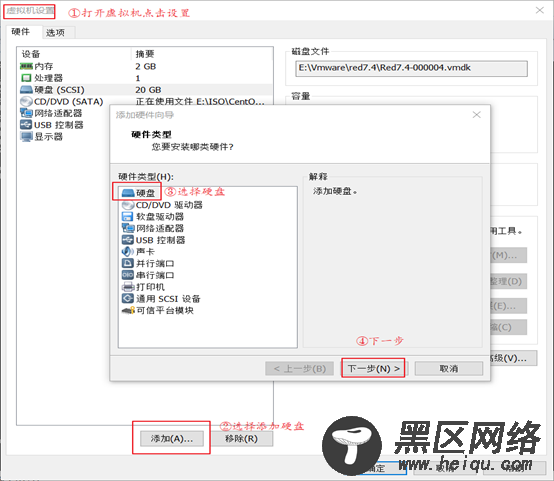

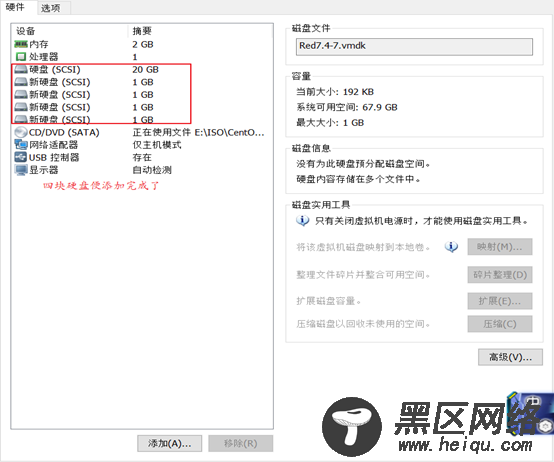

一、 首先添加四块硬盘

CentOS 7.4搭建RAID5及测试实例

CentOS 7.4搭建RAID5及测试实例

CentOS 7.4搭建RAID5及测试实例

CentOS 7.4搭建RAID5及测试实例

CentOS 7.4搭建RAID5及测试实例

CentOS 7.4搭建RAID5及测试实例

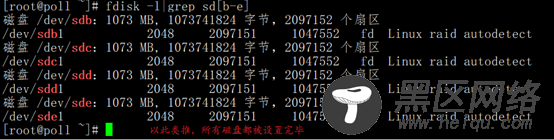

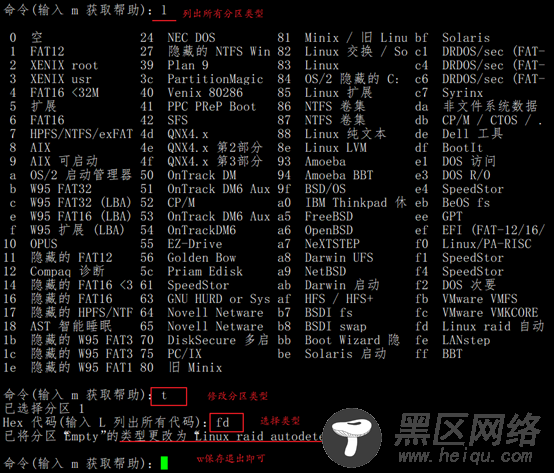

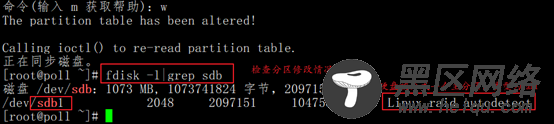

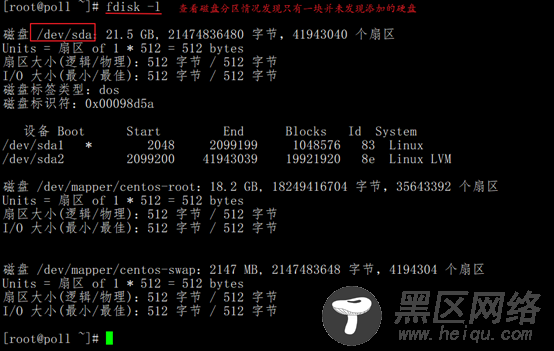

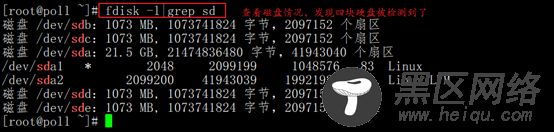

二、reboot重启并对磁盘进行初始化设置

CentOS 7.4搭建RAID5及测试实例

reboot重启

CentOS 7.4搭建RAID5及测试实例

CentOS 7.4搭建RAID5及测试实例

CentOS 7.4搭建RAID5及测试实例

CentOS 7.4搭建RAID5及测试实例

CentOS 7.4搭建RAID5及测试实例

CentOS 7.4搭建RAID5及测试实例

CentOS 7.4搭建RAID5及测试实例

三、搭建raid5

1,yum install -y mdadm  //安装madam (madam是Linux下的raid管理工具)

2,mdadm -C /dev/md0 -ayes -l5 -n3 -x1 /dev/sd[b-e]1  //用sdb1,sdc1,sdd1,sde1四块磁盘其中3块创建raid5,名称为md0,另外一块作为热备份。

madam参数说明

-C  --create   创建阵列;

-a  --auto    同意创建设备,如不加此参数时必须先使用mknod 命令来创建一个RAID设备,不过推荐使用-a yes参数一次性创建;

-l   --level   阵列模式,支持的阵列模式有 linear, raid0, raid1, raid4, raid5, raid6, raid10, multipath, faulty, container;

-n     --raid-devices    阵列中活动磁盘的数目,该数目加上备用磁盘的数目应该等于阵列中总的磁盘数目;

3,查看raid5状态

cat /proc/mdstat

mdadm -D /dev/md0
