使用PXE安装CentOS 7.2

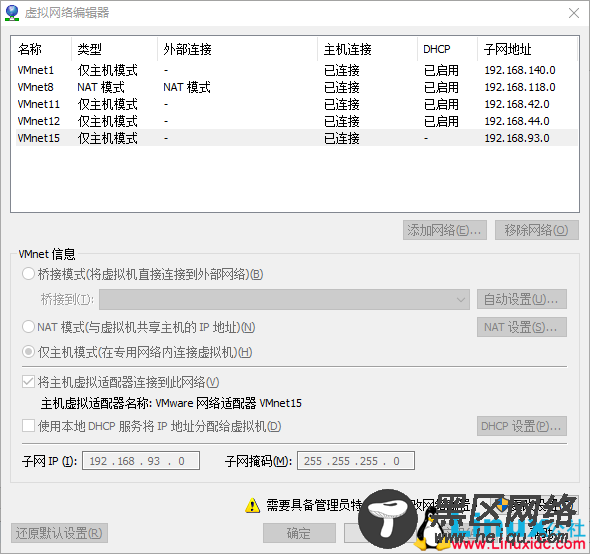

点击VMware--编辑--虚拟网络编辑器,新建VMnet15,选择仅主机模式,取消勾选DHCP服务(因为这里使用自己的DHCP服务)。我这里配好后是192.168.93.0/24网络。

使用PXE安装CentOS 7.2

一台PXE服务器

CentOS 7.2系统

2张网卡,

网卡eno16777736 ,使用NAT模式(用于yum安装软件),DHCP获取IP

网卡eno50332184 ,连接至VMnet15网络,配置静态IP:192.168.93.10

一台PXE客户机(待安装系统)

2GB 内存(太小不行)

1张网卡,

网卡eno16777736 ,连接至VMnet15网络

2.需求

SYSLINUX,提供pxelinux.0

DHCP-SERVER,为客户机提供IP

TFTP-SERVER,为客户机提供简单文件传输(如传输pxelinux.0等)

VSFTP-SERVER或APACHE-SERVER,提供repo的系统文件服务

CentOS 7.2(或7.4都行)安装光盘,如CentOS-7-x86_64-Everything-1511.iso

3.配置

在PXE服务器上,

3.1预配置

临时关闭防火墙

systemctl stop firewalld

临时关闭SELinux

setenforce 0

安装各个服务器与依赖库

yum -y install tftp-server vsftpd syslinux dhcp xinetd

挂载CentOS 7.2安装光盘(需要先将光盘连接至PXE服务器虚拟机上)

mount -t iso9660 -o loop /dev/cdrom /mnt

3.2配置VSFTP

为了vsftp服务器使用光盘,把/mnt再绑定到/var/ftp/centos(因为vsftp不允许软连接目录)

mkdir -p /var/ftp/centos mount --bind /mnt/ /var/ftp/centos

3.3配置TFTP 3.3.1配置pxe启动文件

新建tftp启动目录

mkdir -p /tftpboot/pxelinux.cfg

把光盘中isolinux里面的文件都复制到tftp启动目录中

cd /mnt/isolinux cp -a * /tftpboot/

复制pxelinux.0

cp /usr/share/syslinux/pxelinux.0 /tftpboot/

将tftp启动目录中的isolinux.cfg(刚从光盘中复制过来的)改名default,并移动至pxelinux.cft目录下

cd /tftpboot
mv
isolinux.cfg pxelinux.cfg/default

编辑default文件,增加我们设置的PXE启动项

vi pxelinux.cfg/default

在一堆label 上面添加如下内容

label linux-nidey menu label ^Install CentOS 7 nidey kernel vmlinuz append initrd=initrd.img inst.repo=ftp://192.168.93.10/centos quiet

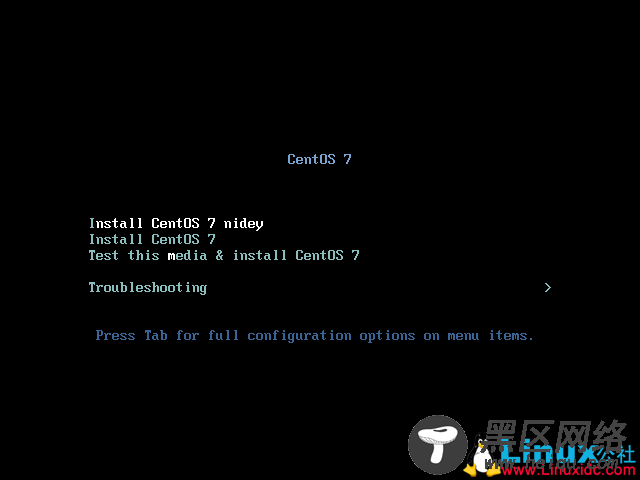

label另起一个名字,menu就是客户机启动时看到的安装选项名

注意,如果不使用kickstart自动部署,则append后面第二个参数应该用inst.repo,而不是inst.stage2(这种情况客户机启动时会卡在获取安装源步骤)

URL使用前面配置的vsftp服务器(也可以使用Apache-server的http服务,或者搭建nfs也行)

使用PXE安装CentOS 7.2

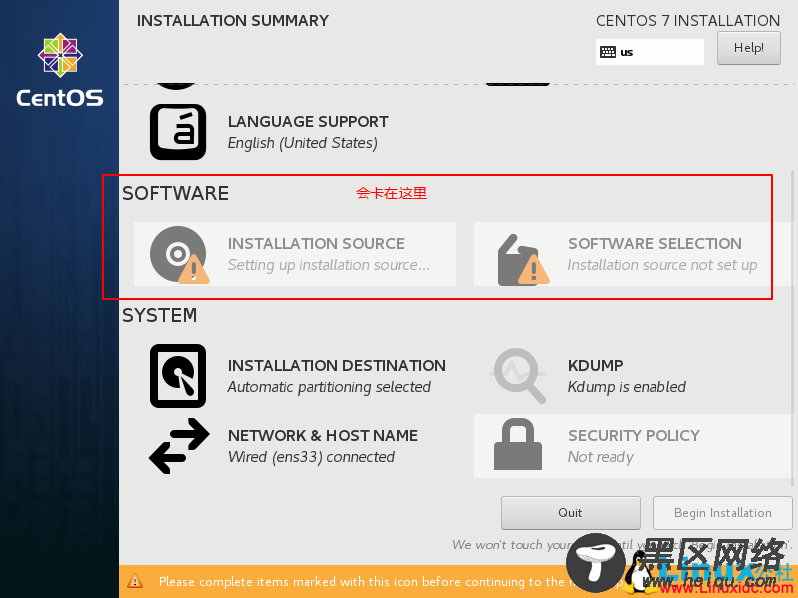

append参数使用inst.stage2则安装时会卡在这里

使用PXE安装CentOS 7.2

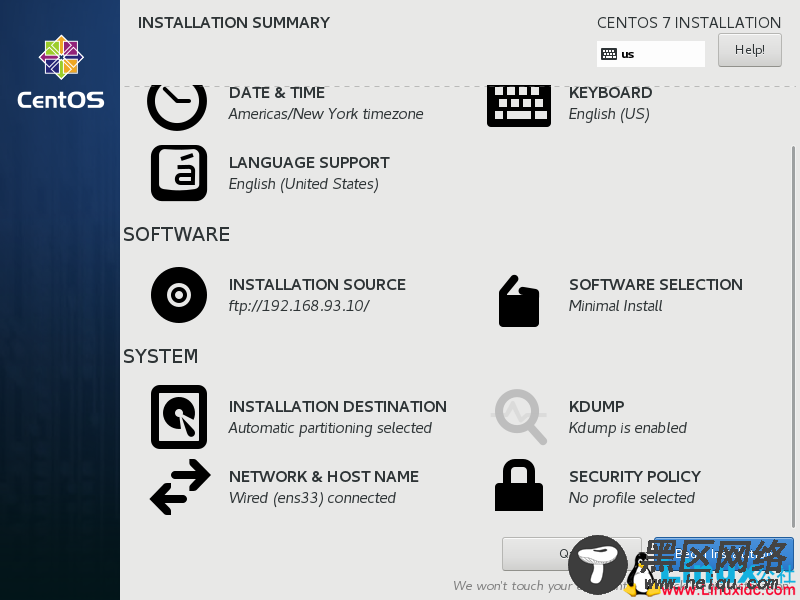

append参数使用inst.repo则安装时正常获取安装源(图是另截的,见谅...)

3.3.2配置tftp-server

tftp服务器依附于xinetd服务下,

vim /etc/xinetd.d/tftp

server_args 设置我们刚才创建的tftp启动目录,并启用tftp



service tftp { socket_type = dgram protocol = udp wait = yes user = root server = /usr/sbin/in.tftpd server_args = -s /tftpboot disable = no per_source = 11 cps = 100 2 flags = IPv4 }

3.4配置DHCP

vim /etc/dhcp/dhcpd.conf

设置允许引导启动,

192.168.93.0子网,掩码255.255.255.0,地址池192.168.93.240~192.168.93.250

引导启动文件名为pxelinux.0(syslinux提供的,在/tftpboot目录下)

next-server设置为PXE服务器IP,也就是本机:192.168.93.10

因为这里只在一个局域网下安装系统,网关和DNS其实都不用设置。

ddns-update-style interim; ignore client-updates; allow booting; allow bootp; subnet 192.168.93.0 netmask 255.255.255.0 { # option routers 192.168.93.1; # option domain-name "s.un"; # option domain-name-servers 192.168.93.1; option subnet-mask 255.255.255.0; option time-offset -18000; default-lease-time 21600; max-lease-time 43200; range dynamic-bootp 192.168.93.240 192.168.93.250; filename "pxelinux.0"; next-server 192.168.93.10; }

3.5启动服务

systemctl start xinetd systemctl start dhcpd systemctl start vsftpd

4.安装

在PXE客户机上,

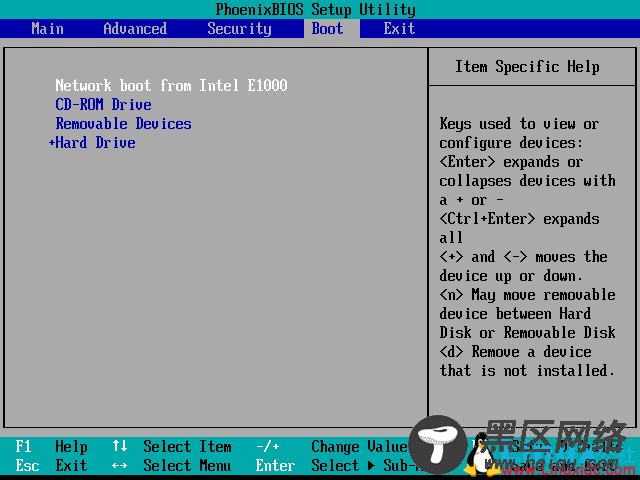

进入BISO,设置网络启动为第一项。

使用PXE安装CentOS 7.2

开机,DHCP获取,IP,加载启动,进入安装界面,选择安装就好了。

使用PXE安装CentOS 7.2
