前言：网络路由不管是平常在家里，还是在公司中，都是必需配置的，所以还是非常重要的，今天小编就给大家做个配置网络路由配置的小实验，仅供大家参考。
一、首先，来简单介绍一下网络路由。
1. 网络路由：将网络连接起来并将网络信息导向其他网络上，通常网络信息全自动寻找多个路由器，并选择效率最高的路由。
网络路由器，工作在OSI的第三层络层，连接广域网，外部互联网，分隔广播域，最重要的是它其中的路由表。
2. 路由表
（1）路由表：逻辑地址路径问题，选择路由表中到达目标最好的路径转发数据，由多个路由记录组成
（2）路由表构成：由4项组成部分
① 目标网络的网络ID netid ，由此分为三种路由
主机路由：主机地址
网络路由：网络ID
默认路由：未知地址
② 子网掩码 netmask
③.接口 interface，发往目标，从哪个接口发出去
④.网关 gateway：下一个路由器的临近本路由器的接口的IP
二、查询、添加、删除路由记录的几个命令
① route（旧命令） 路由管理命令，没保存到配置文件中时，开机无效
route -n 查看路由信息
route add -net[/-host] IP/子网 gw gateway 添加网络[/主机]路由
例：route add -net 10.1.0.0/16 gw 10.2.0.200
route add default gw gateway 添加默认路由
例：route add default gw 10.2.0.200
或route add -net 0.0.0.0 netmask 0.0.0.0 gw gateway 添加默认路由
例：route add -net 0.0.0.0 netmask 0.0.0.0 gw 10.2.0.200
route del -net[/-host] IP/子网 删除网络[/主机]路由
例：route del -net 10.1.0.0/16
route del default gw gateway删除默认路由
② ip route（新命令）
ip route [show|list] 查看路由信息
ip route add 选项 via gateway 添加路由
网络路由：NETWORK/MASK
主机路由：IP
例：ip route add 192.168.0.0/24 via 172.16.0.1 加网络路由
ip route add 192.168.1.13 via 172.16.0.1 加主机路由
ip route add default via GW 加默认路由，用于路由的边界处
例：ip route add default via 172.16.0.1
ip route del TARGET 删除路由
ip route flush [dev IFACE] [via PREFIX] 清空路由表
例：ip route flush dev eth0
③ /etc/sysconfig/network-scripts/route-接口（eth0）（系统默认没有） route加的路由记录的配置文件
• 注意：需service network restart 生效
• 两种风格：不能混用
（a）TARGET via GW （多用）
如：10.0.0.0/8 via 172.16.0.1
（b）每三行定义一条路由 （少用）
ADDRESS#=TARGET
NETMASK#=mask
GATEWAY#=GW
④ netstat -nr 显示内核路由表
windows查询路由表：route print
三、实验：配置路由环境
• 实验工具：4台虚拟机（可以克隆虚拟机来完成这个实验，克隆后记得修改MAC地址）
A机器 R1路由器 R2路由器 B机器
• 实验过程：
（1）构思路由环境
（2）准备工作：把4台机器“物理的连到一起”

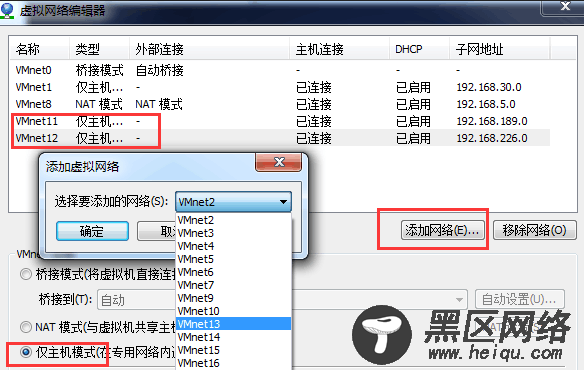

① 根据上图，我们需要分三个网段：VMnet11、VMnet12、VMnet13
② 分别把A机器、R1路由器两个接口、R2路由器两个接口、B机器放到对应的网段：
A—>VMnet11
R1的eth0接口—>VMnet11
R1的eth1接口—>VMnet12
R2的eth0接口—>VMnet12
R2的eth1接口—>VMnet13
B—>VMnet13
（3）查询接口名，若错误（不是我们习惯的eth0、eth1），修改。
① 为了标准化，把CentOS 7 改为传统命名方式（eth0、eth1）（这一步可以不需要）
编辑 /boot/grub2/grub.cfg，在第一个linux16的行尾加上net.ifnames=0，重启才有效

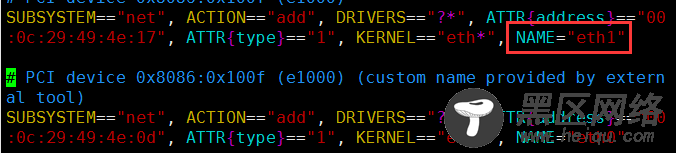

② vim /etc/udev/rules.d/70-persistent-net.rules 编辑网络接口配置文件
③ 修改完配置文件一般都不会生效，所以需要下面的操作
ethtool -i ethX 查询接口对应的网卡驱动名，第一行就是对应的网卡名
rmmod 网卡名 卸载对应的网卡
modprobe 网卡名 重启网卡，接口名就改好了
（4）添加需要的IP地址，注意：A、B两个机器需要配置网关，两个路由R1、R2不需要设置网关。
1.centos 6 中修改IP方法

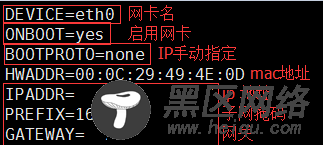

vim /etc/sysconfig/network-scripts/ifcfg-ethX 修改网卡配置文件
重启服务 service network restart 生效
2.centos 7 中修改IP方法
① 当然也可以修改配置文件，不推荐，因为7中有很好的命令
② nmcli 命令，直接生效，因为该命令用法太多，就不详讲了，大家可以根据下面的命令把IP地址设置好
nmcli connection add type ethernet con-name eth0 ifname eth0 ipv4.method manual ipv4.addresses 6.1.0.100/16 ipv4.gateway 6.1.0.200
添加eth0的ip为6.1.0.100/16，网关为6.1.0.200
nmcli connection modify eth0 ipv4.method manual ipv4.addresses 6.1.0.100 ipv4.gateway 6.1.0.200
修改eth0的ip为6.1.0.100/16，网关为6.1.0.200
nmcli connection up eth0 启用eth0
（5）添加两个路由器的路由记录，可以用上面介绍的命令，根据（1）的构思表添加
R1：route add default gw 6.2.0.201
R2：route add default gw 6.2.0.200
route -n 查询一下
（6）开启两个路由的路由功能，因为是用linux虚拟机作为路由器，所以需打开路由功能。
echo 1 > /proc/sys/net/ipv4/ip_forward
（7）关闭防火墙
iptables -vnL 查看防火墙策略
centos6
chkconfig iptables off 设置开机不开启防火墙
servcie iptables stop 关闭防火墙
centos7
systemctl disable firewalld 设置开机不开启防火墙
systemctl stop firewalld 关闭防火墙
（8）实验检测
用ping 命令检测，各段都能ping通。
A—>VMnet12：ping 6.2.0.201
A—>VMnet13：ping 6.3.0.100
四、路由协议
小型网络的配置，可以手动自己设置；大型网络，可以通过路由协议自动生成
路由协议：R2P（路近，经过路由器越少） OSPF（速度快，综合考虑） BGP EIERP（思科专有）
