基于VMware模拟实现远程主机网络通信 目的：

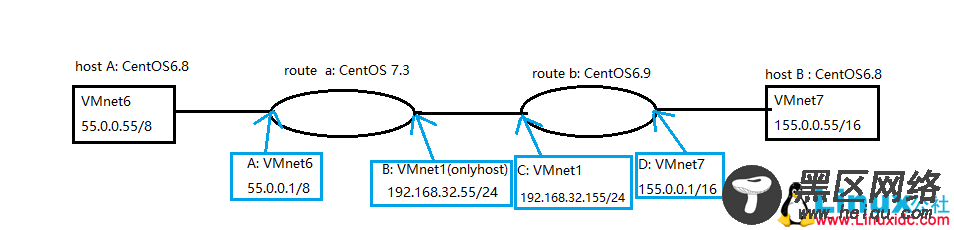

基于VMware软件，模拟实现不同网段的两主机，通过路由器进行通信。两主机host A和host B分别处于VMnet6网络和VMnet7网络，都属于端系统，不能直接通信，在这两台主机中添加两台路由器，即可实现通信。在本实验中，由CentOS系统充当路由器，具体网络和IP信息科查看下图：
从上图可以得知：
主机A：有一个网卡（网络适配器）使用自定义虚拟网络VMnet6进行连接，ip为55.0.0.55/8。
主机 B：有一个网卡使用自定义虚拟网络VMnet7进行连接，ip为155.0.0.55/16。
路由器a：使用CentOS7.3系统充当，有两个网卡，第一个网卡，连接到VMnet6连接，ip为55.0.0.1/8，即和主机A处于同一个网络，即可以直接和主机通信；第二个网卡，使用VMnet1,即仅主机连接模式，ip设置为192.168.32.55/24。
路由器b：使用CentOS6.9系统充当，有两个网卡，第一个网卡，连接到VMnet1，ip为192.168.32.155/24；第二个网卡，连接到VMnet7，ip为155.0.0.1/16。
这样设置，相当于host A和route a的A网卡直接相连，route a的B网卡和route b的C网卡直接相连，route b的d网卡和host B直接相连。直接相连，意味着可以直接进行网络访问，使用ping命令可以检测

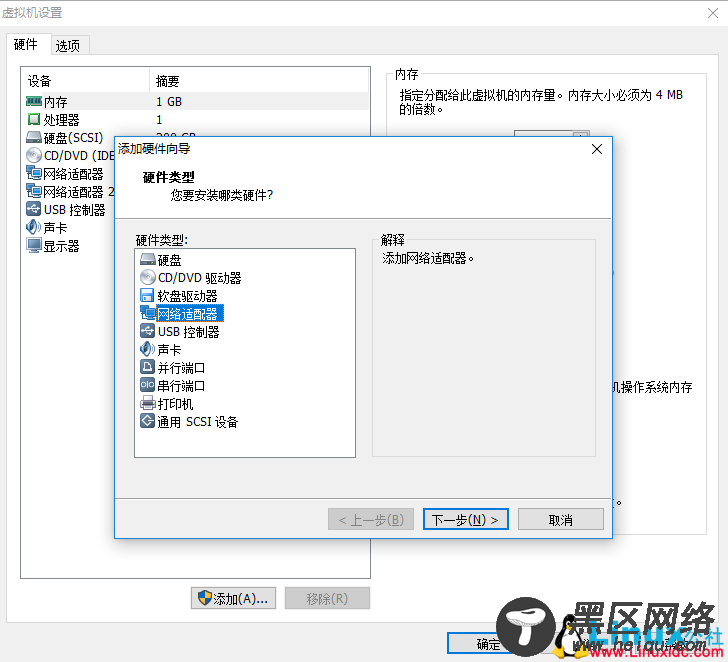

实验步骤硬件设置。按照图示，给各个设备添加网卡设备，在VMware 12 pro中，在关闭虚拟机的状态下，右键单击对应虚拟机，设置-->硬件-->添加-->网络适配器，就可以添加网卡
2.关闭防火墙。将所有设备的防火墙关闭
关闭防火墙命令
CentOS 6: service iptables stop # 临时生效 chkconfig iptables off # 永久生效，关闭重启后，任然有效 CentOS 7: systemctl stop firewall.service # 临时生效 systemctl disable firewall.service # 永久生效
查看是否关闭
CentOS 6: service iptables status CentOS 7: systemctl status firewall.service
3.关闭NetworkManager服务
NetworkManager和network不是同一个服务，当两个服务同时开启，会优先执行NetworkManager服务，关闭NetworkManager，不影响network服务。
CentOS 6: service NetworkManager stop CentOS 7: systemctl stop NetworkManager
4.配置网络
A. host A网络配置
DEVICE=eth1 # 对应设备名，根据自身的设备名做修改 NAME=eth1 # 设置名称，可不配置 TYPE=Ethernet # 网络类型 以太网 ONBOOT=yes # 自动连接 BOOTPROTO=static # 设置静态ip IPADDR=55.0.0.55 # ip PREFIX=8 # 网络位数 GATEWAY=55.0.0.1 # 网关 DNS1=8.8.8.8 # 域名地址
B.host B网络配置
DEVICE=eth3 # 根据自身的设备名做修改 TYPE=Ethernet IPADDR=155.0.0.55 PREFIX=16 GATEWAY=155.0.0.1 DNS1=8.8.8.8
C. route a网络配置
A网卡配置： DEVICE="ens38" ONBOOT="yes" TYPE="Ethernet" BOOTPROTO="static" IPADDR=55.0.0.1 PREFIX=8 DNS1=8.8.8.8 B网卡配置： DEVICE="ens33" TYPE="Ethernet" ONBOOT="yes" BOOTPROTO="static" IPADDR=192.168.0.55 PREFIX=24 DNS1=8.8.8.8
D. route b网络配置
C网卡配置： DEVICE=eth0 HWADDR=00:0C:29:8F:5C:31 TYPE=Ethernet UUID=19f3041b-317b-4a32-bed5- 23f526d177c1 ONBOOT=yes NM_CONTROLLED=yes BOOTPROTO=static IPADDR=192.168.0.155 PREFIX=24 DNS1=8.8.8.8 D网卡配置： DEVICE=eth1 TYPE=Ethernet ONBOOT=yes NM_CONTROLLED=yes BOOTPROTO=static IPADDR=155.0.0.1 PREFIX=16 DNS1=8.8.8.8
5.开启两个“路由器”的路由功能
默认情况下，CentOS系统仅接收网络中与自身相关的数据包，与自身无关的包，做屏蔽处理，为了能够接收并转发网络中的数据包，需做一下设置：
echo 1 > /proc/sys/net/ipv4/ip_forward
6.测试
使用ping命令，例如，在hostA上，测试与route a中A网卡的连接状态：
ping 155.0.0.1
分段测试：
先测试，直接相连的网络是否通信：
host A —— route A
route B —— route C
route D —— host B
如果这三段都通了，可以进行下一步测试；否则，参照前面步骤重新设置
然后测试：
host A —— route B
host A —— route C
host D —— route C
host D —— route B
最终测试：
host A —— host B
