1、图形化网络配置工具
（1）CentOS6下图形化网络配置工具
1）system-config-network（或system-config-network-tui）
2）setup
（2）cnetos7下图形化网络配置管理工具
1）nm-connection-editor（需要在图形化界面终端中使用）
2）nmtui
3）nmcli
2、ifconfig命令的使用（centos7上默认没有此命令，需要安装net-tools包）
（1）查看主机ip
1）ifconfig #查看所有接口网络配置信息
2）ifconfig interface#查看指定接口的网络配置信息
（2）启用或者停用网卡
1）关闭网卡：ifconfig eth0down
2）启用网卡：ifconfig eth0up
（3）修改配置IP地址
1）设置修改IP地址：ifconfig eth1 ipaddress/netmask(临时生效)
[root@linuxidc ~]$ifconfigeth0 #查看eth0IP地址
eth0 Link encap:Ethernet HWaddr 00:0C:29:D3:7B:9B
inet addr:172.16.254.250 Bcast:172.16.255.255 Mask:255.255.0.0
inet6 addr:fe80::20c:29ff:fed3:7b9b/64 Scope:Link
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:28487 errors:0 dropped:0overruns:0 frame:0
TX packets:157 errors:0 dropped:0overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:2833396 (2.7 MiB) TX bytes:25918 (25.3 KiB)
[root@linuxidc ~]$ifconfigeth0 192.168.1.2/24 #修改eth0IP地址
（4）配置网卡别名：ifconfig eth0:0 ipaddress/netmaskup
[root@linuxidc ~]# ifconfigeth0:0 6.6.6.6/24
[root@linuxidc ~]# ifconfigeth0:0
eth0:0:flags=4163<UP,BROADCAST,RUNNING,MULTICAST> mtu 1280
inet 6.6.6.6 netmask 255.255.255.0 broadcast 6.6.6.255
ether 00:0c:29:ed:0f:11 txqueuelen 100 (Ethernet)
3、路由管理命令router
（1）查看路由：route –n
[root@linuxidc ~]$route –n #查看路由表
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
192.168.80.0 0.0.0.0 255.255.255.0 U 1 0 0 eth1
172.16.0.0 0.0.0.0 255.255.0.0 U 1 0 0 eth0
0.0.0.0 172.16.0.1 0.0.0.0 UG 0 0 0 eth0
（2）添加与删除
添加路由：route add[-net|-host] target [netmask Nm] [gwGw] [[dev] If]
删除路由：route del[-net|-host] target [gwGw] [netmask Nm] [[dev] If]
（3）配置路由案例：

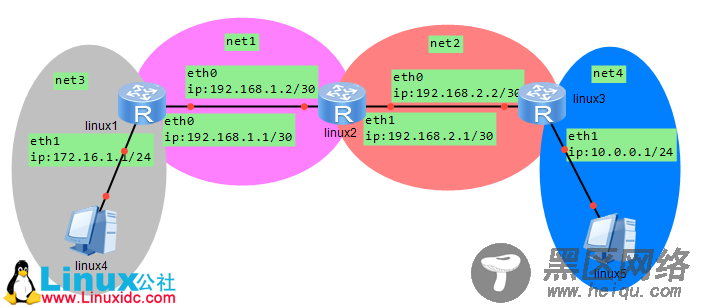

Linux配置路由拓扑图
1）Linux1的配置
[root@linux1 ~]# echo 1> /proc/sys/net/ipv4/ip_forward #开启主机路由转发功能
[root@linux1 ~]# route add -net192.168.2.0/30 gw 192.168.1.2
[root@linux1 ~]# route add -net10.0.0.0/24 gw 192.168.1.2
[root@linux1 ~]# route
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
default server.magelinu 0.0.0.0 UG 100 0 0 eth2
10.0.0.0 192.168.1.2 255.255.255.0 UG 0 0 0 eth0
172.16.0.0 0.0.0.0 255.255.0.0 U 100 0 0 eth2
192.168.1.0 0.0.0.0 255.255.255.252 U 100 0 0 eth0
192.168.2.0 192.168.1.2 255.255.255.252 UG 0 0
2）linux2的配置
[root@linux2 ~]# echo 1> /proc/sys/net/ipv4/ip_forward
[root@linux2 ~]# route add -net172.16.1.0/24 gw 192.168.1.1
[root@linux2 ~]# route add -net10.0.0.0/24 gw 192.168.2.2
[root@linux2 ~]# route
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
10.0.0.0 192.168.2.2 255.255.255.0 UG 0 0 0 eth1
172.16.1.0 192.168.1.1 255.255.255.0 UG 0 0 0 eth0
192.168.1.0 0.0.0.0 255.255.255.0 U 100 0 0 eth0
192.168.2.0 0.0.0.0 255.255.255.252 U 100 0
3）linux3配置
[root@linux3 ~] echo 1> /proc/sys/net/ipv4/ip_forward
[root@linux3 ~]$route add -net192.168.1.0/30 gw 192.168.2.1
[root@linux3 ~]$route add -net172.16.1.0/30 gw 192.168.2.1
[root@linux3 ~]$route
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
10.0.0.0 0.0.0.0 255.255.255.0 U 100 0 0 eth1
172.16.1.0 192.168.2.1 255.255.255.252 UG 0 0 0 eth0
192.168.1.0 192.168.2.1 255.255.255.252 UG 0 0 0 eth0
192.168.2.0 0.0.0.0 255.255.255.252 U 100 0 0 eth0
192.168.122.0 0.0.0.0 255.255.255.0 U 0 0
4）linux4的配置（linux4当做客户机时不用配置路由，将网关指向下一跳即可，此处为linux1的eth0接口地址）
[root@linux1 ~]$ echo 1> /proc/sys/net/ipv4/ip_forward
[root@linux1 ~]$route add –net192.168.1.0/30 gw 172.16.1.1
[root@linux1 ~]$ route add –net192.168.2.0/30 gw 172.16.1.1
[root@linux1 ~]$ route add –net10.0.0.0/24 gw 172.16.1.1
[root@linux1 ~]$route
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
192.168.2.0 172.16.1.1 255.255.255.252 UG 0 0 0 eth0
192.168.1.0 172.16.1.1 255.255.255.252 UG 0 0 0 eth0
10.0.0.0 172.16.1.1 255.255.255.0 UG 0 0 0 eth0
172.16.1.0 * 255.255.255.0 U 1 0 0 eth0
default 172.16.1.1 0.0.0.0 UG 0 0 0 eth0
5）linux5的配置（Linux5当做网关使用时不用配置路由，将网关指向下一跳地址即可，此处为linux3的eth1接口地址即可）
[root@linux5 ~]$echo 1> /proc/sys/net/ipv4/ip_forward
[root@linux5 ~]$ route add -net192.168.2.0/30 gw 10.0.0.254
[root@linux5 ~]$ route add -net192.168.1.0/30 gw 10.0.0.254
[root@linux5 ~]$ route add -net172.16.1.0/24 gw 10.0.0.254
[root@linux5 ~]$route
Kernel IP routing table
Destination Gateway Genmask Flags Metric Ref Use Iface
192.168.2.0 10.0.0.1 255.255.255.252 UG 0 0 0 eth1
192.168.1.0 10.0.0.1 255.255.255.252 UG 0 0 0 eth1
10.0.0.0 * 255.255.255.0 U 1 0 0 eth1
172.16.1.0 10.0.0.1 255.255.255.0 UG 0 0 0 eth1
172.16.0.0 * 255.255.0.0 U 1 0 0 eth0
default server.magelinu 0.0.0.0 UG 0 0 0 eth0
（4）Linux主机配置动态路由
1）需要安装包quagga
[root@linux5 ~]$yum installquagga
2）配置：
[root@linux5 ~]$cd /etc/quagga/
[root@linux5 quagga]$cpospfd.conf.sample ospfd.conf #修改配置文件，时配置文件生效
[root@linux5quagga]$/etc/init.d/ospfd start #启动ospf路由协议
[root@linux5 ~]$vtysh #进入配置动态路由
Hello, this is Quagga (version0.99.15).
Copyright 1996-2005 KunihiroIshiguro, et al.
linux5#
linux5#
linux5# enable
% Unknown command.
linux5# configure terminal
linux5(config)#
4、网络管理命令ip
（1）使用IP命令管理网卡
1）关闭网卡：ip link setdev eth0 down
2）启用网卡：ip link setdev eth0 up
（2）使用ip命令配置网络
1）用法：ip addr{ add |del } IFADDR dev STRING
2）常用选项：
[label LABEL]：添加地址时指明网卡别名
[scope {global|link|host}]：指明作用域
global: 全局可用
link: 仅链接可用
host: 本机可用
[broadcast ADDRESS]：指明广播地址
[root@linuxidc ~]# ip addr add6.6.6.6/24 dev eth0 label eth0:0 #添加IP地址指定标签
[root@linuxidc ~]# ip addr #查看网卡配置信息
……
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP>mtu 1500 qdisc pfifo_fast state UP qlen 1000
link/ether 00:0c:29:ed:0f:11 brdff:ff:ff:ff:ff:ff
inet 172.16.250.102/16 brd 172.16.255.255scope global dynamic eth0
valid_lft 85913sec preferred_lft85913sec
inet6.6.6.6/24 scope global eth0:0
valid_lft forever preferred_lft forever
inet6 fe80::20c:29ff:feed:f11/64 scope link
valid_lft forever preferred_lft forever
[root@linuxidc ~]# ip addr del6.6.6.6/24 dev eth0 label eth0:0 #删除地址
3）修改网卡MTU（最大传输单元）
命令：ip link set devIFACE mtu 1500
[root@linuxidc ~]# ip link setdev eth0 mtu 1000 #改变传输单元
[root@linuxidc ~]# ip -s -s linkls eth0 #查看网卡1的详细信息
2: eth0:<BROADCAST,MULTICAST,UP,LOWER_UP> mtu1000 qdisc pfifo_fast state UP mode DEFAULT qlen 1000
link/ether 00:0c:29:ed:0f:11 brdff:ff:ff:ff:ff:ff
RX: bytes packets errors dropped overrun mcast
13836570 145845 0 0 0 0
RX errors: length crc frame fifo missed
0 0 0 0 0
TX: bytes packets errors dropped carrier collsns
218116 1694 0 0 0 0
TX errors: aborted fifo window heartbeat
0 0 0 0
3）改变设备队列传输长度：ip link set dev IFACE txqueuelen
[root@linuxidc ~]# ip link setdev eth0 txqueuelen 100 #改变网卡队列传输长度
[root@linuxidc ~]# ip -s -s linkls eth0 #查看修改后网卡最大传输单元
2: eth0:<BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1000 qdisc pfifo_fast state UP modeDEFAULT qlen 100
（3）使用ip命令配置路由
1）添加路由：ip route addTARGET via GW dev IFACE srcSOURCE_IP
2）删除路由：ip routedelete
3）查看路由：ip route(或ip route (show |list))
4）清空路由表：ip routeflush[dev IFACE] [via PREFIX]
[root@linuxidc ~]# ip route add10.0.0.0/24 via 172.16.0.1 #添加路由
[root@linuxidc ~]# ip route #查看路由表
default via 172.16.0.1 deveth0 proto static metric 100
10.0.0.0/24 via 172.16.0.1 deveth0
172.16.0.0/16 dev eth0 proto kernel scope link src172.16.250.102 metric 100
192.168.122.0/24 devvirbr0 proto kernel scope link src 192.168.122.1
[root@linuxidc ~]# ip routeflush dev eth0 #清空路由表
5、网络状态查看命令netstat命令使用
（1）用法：netstat[--tcp|-t] [--udp|-u] [--raw|-w][--listening|-l] [--all|-a] [--numeric|-n] [--extend|-e[--extend|-e]][--program|-p]
（2）参数：
1）-t: tcp协议相关
2）-u: udp协议相关
3）-w: raw socket相关
4）-l: 处于监听状态
5）-a: 所有状态
6）-n: 以数字显示IP和端口；
7）-e：扩展格式
8）-p: 显示相关进程及PID
（3）组合使用
[root@linuxidc ~]# netstat–tan #以数字形式显示tcp协议相关的状态
Active Internet connections(servers and established)
Proto Recv-Q Send-Q LocalAddress Foreign Address State
tcp 0 0 192.168.122.1:53 0.0.0.0:* LISTEN
tcp 0 0 0.0.0.0:22 0.0.0.0:* LISTEN
tcp 0 0 127.0.0.1:631 0.0.0.0:* LISTEN
[root@linuxidc ~]# netstat–tnl #以数字形式显示所有处于监听状态的tcp协议状态
Active Internet connections(only servers)
Proto Recv-Q Send-Q LocalAddress Foreign Address State
tcp 0 0 192.168.122.1:53 0.0.0.0:* LISTEN
tcp 0 0 0.0.0.0:22 0.0.0.0:* LISTEN
[root@linuxidc ~]# netstat -lntp
Active Internet connections(only servers)
Proto Recv-Q Send-Q LocalAddress Foreign Address State PID/Program name
tcp 0 0 192.168.122.1:53 0.0.0.0:* LISTEN 1826/dnsmasq
tcp 0 0 0.0.0.0:22 0.0.0.0:* LISTEN 1143/sshd
（4）显示路由表：netstat{--route|-r} [--numeric|-n]
[root@linuxidc ~]# netstat–rn #以数字的形式显示网卡信息（不加-n会尝试解析成主机名）
Kernel IP routing table
Destination Gateway Genmask Flags MSS Window irtt Iface
0.0.0.0 172.16.0.1 0.0.0.0 UG 0 0 0 eth0
172.16.0.0 0.0.0.0 255.255.0.0 U 0 0 0 eth0
192.168.122.0 0.0.0.0 255.255.255.0 U 0 0 0 virbr0
（5）显示接口统计数据：netstat{--interfaces|-I|-i}[iface] [--all|-a] [--extend|-e] [--program|-p] [--numeric|-n]
[root@linuxidc ~]# netstat–i #查看所有网卡信息
Kernel Interface table
Iface MTU RX-OK RX-ERR RX-DRP RX-OVR TX-OK TX-ERR TX-DRP TX-OVR Flg
eth0 1000 158203 0 0 0 2050 0 0 0 BMRU
