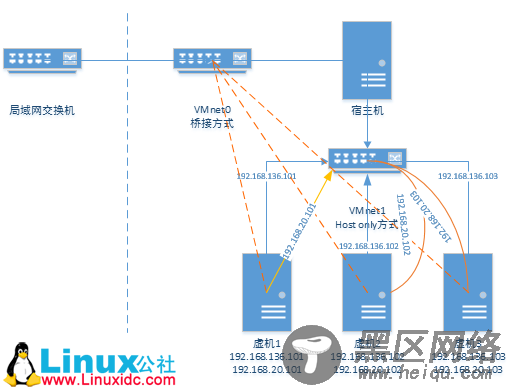

搭建系统架构 系统网络架构图
配置虚机3的目的是为了将来测试Oracle RAC，本实验可以不配。
配置虚机的linux网卡
每个虚机配3个网卡，一个通过桥接方式经vmware workstation虚拟交换机VMnet0连到外网；另两个网卡使用静态IP通过VMnet1与宿主机相连，这两个网卡用于配置两个iscsi路径。由于桥接方式的网卡IP地址是DHCP，不稳定，所以需要配置两个使用静态IP的网卡，方便实验操作。
虚机运行CentOS 6.8操作系统, 两块网卡设备文件名分别是目录/etc/sysconfig/network-scripts下的eth0和eth1。配置文件示例如下：
ifcfg-eth0
DEVICE="eth0"
BOOTPROTO="dhcp"
#HWADDR="00:0C:29:C1:DF:AD"
IPV6INIT="yes"
NM_CONTROLLED="yes"
ONBOOT="yes"
TYPE="Ethernet"
#UUID="aef56469-21c6-4b64-b1d3-d9263706e94a"
ifcfg-eth1
DEVICE="eth1"
BOOTPROTO="static"
HWADDR="00:50:56:2E:77:86"
IPADDR="192.168.136.101"
NETMASK="255.255.255.0"
IPV6INIT="yes"
NM_CONTROLLED="yes"
ONBOOT="yes"
TYPE="Ethernet"
#UUID="aef56469-21c6-4b64-b1d3-d9263706e94a"
ifcfg-eth2
DEVICE="eth2"
BOOTPROTO="static"
HWADDR="00:0C:29:21:32:7B"
IPADDR="192.168.20.101"
NETMASK="255.255.255.0"
NM_CONTROLLED="yes"
ONBOOT="yes"
TYPE="Ethernet"
#UUID="c3c6c1c1-9480-42ae-8bca-05468b021895"
虚机的linux网卡配置文件修改后可以通过如下几种方式让它生效
1. 重新导入ifcfg-eth0网络配置文件
[root@linuxidc]#/etc/init.d/network reload
2. 网卡接口关闭与激活
[root@linuxidc]#ifdown eth0 #关闭网络
[root@linuxidc]#ifup eth0 #启动网络
3. 网络服务启动与关闭
方法一:
[root@localhost~]# service network stop #关闭网络服务
[root@localhost~]# service network start #启动网络服务
[root@localhost~]# service network restart #重启网络服务
方法二：
[root@localhost~]# /etc/init.d/network stop
[root@localhost~]# /etc/init.d/network start
[root@localhost~]# /etc/init.d/network restart
用如下命令可以查询网卡状态
[root@localhost~]# service network status
[root@localhost ~]# ifconfig
修改虚机的linux主机名和命令行提示符
1. 编辑 /etc/sysconfig/network文件，参考如下：
NETWORKING=yes
HOSTNAME=centos-i1
2. 编辑/etc/hosts文件，参考如下：
#127.0.0.1 localhost localhost.localdomain localhost4localhost4.localdomain4
127.0.0.1 centos-i1 centos-i1
::1 localhost localhost.localdomainlocalhost6 localhost6.localdomain6
3. 检查主机名设置
# Uname –a
# hostname
#ping centos-i1
上述修改结束之后，重新登录系统，命令行提示符就会显示正确的主机名，如果不是这样，设置环境变量PS1如下即可：
#export PS1='[/u@/h /W/]/$ '
其中 /u显示当前用户账号
/h显示当前主机名
/W显示当前路径（大写W为相对路径，小写w为绝对路径）
/$显示'$'符号
三个虚拟机的主机名及IP地址分配主机名
Host only IP 1
Host only IP 2
Centos-i1
192.168.136.101
192.168.20.101
Centos-i2
192.168.136.102
192.168.20.102
Centos-i3
192.168.136.103
192.168.20.103
编辑/etc/hosts文件，加入以下三行：
192.168.136.101centos-i1
192.168.136.102centos-i2
192.168.136.103centos-i3
