利用RedHat Rhcs套件搭建高可用性群集,宾实现iscsi网络存储!

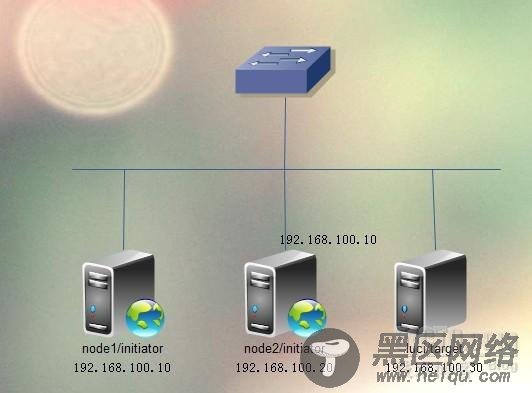

拓补图如下:
targetServer
安装软件
[root@localhost ~]# yum -y install scsi-target-utils
开启服务
[root@localhost ~]# service tgtd start
[root@localhost ~]#chkconfig tgtd on
添加磁盘分区
[root@localhost ~]# fdisk /dev/sdb
创建共享磁盘
[root@localhost ~]#tgtadm --lld iscsi --op new --mode target --tid 1 --targetname iqn.2011-21.com.a.target:disk
[root@localhost ~]#tgtadm --lld iscsi --op new --mode=logicalunit --tid=1 --lun=1 --backing-store /dev/sdb
tgtadm --lld iscsi --op bind --mode=target --tid=1 --initiator-address=192.168.100.0/24
开机自启动
[root@localhost ~]# vim /etc/rc.d/rc.local
tgtadm --lld iscsi --op new --mode target --tid 1 --targetname iqn.2011-21.com.a.target:disk
tgtadm --lld iscsi --op new --mode=logicalunit --tid=1 --lun=1 --backing-store /dev/sdb
tgtadm --lld iscsi --op bind --mode=target --tid=1 --initiator-address=192.168.100.0/24
initiator1
安装软件
[root@node1 ~]# yum -y install iscsi-initiator-utils
开启服务
[root@node1 ~]# service iscsi start
[root@node1 ~]#chkconfig iscsi on
登陆磁盘
[root@node1 ~]#iscsiadm --mode discovery --type sendtargets --portal 192.168.100.30
[root@node1 ~]# iscsiadm --mode node --targetname iqn.2011-21.com.a.target:disk --portal 192.168.100.30 --loginl
开机自启动
vim /etc/rc.d/rc.local
iscsiadm --mode discovery --type sendtargets --portal 192.168.100.30
iscsiadm --mode node --targetname iqn.2011-21.com.a.target:disk --portal 192.168.100.30 --loginl
initiator2
安装软件
[root@node1 ~]# yum -y install iscsi-initiator-utils
开启服务
[root@node1 ~]# service iscsi start
[root@node1 ~]#chkconfig iscsi on
登陆磁盘
[root@node1 ~]#iscsiadm --mode discovery --type sendtargets --portal 192.168.100.30
[root@node1 ~]# iscsiadm --mode node --targetname iqn.2011-21.com.a.target:disk --portal 192.168.100.30 --loginl
开机自启动
vim /etc/rc.d/rc.local
iscsiadm --mode discovery --type sendtargets --portal 192.168.100.30
iscsiadm --mode node --targetname iqn.2011-21.com.a.target:disk --portal 192.168.100.30 –loginl
GFS文件系统
node1
[root@node1 ~]#pvcreate /dev/sdb
[root@node1 ~]#partprobe /dev/sdb
[root@node1 ~]#service clvmd restart
[root@node1 ~]#lvcreate -L 1500M -n lv1 vg1
[root@node1 ~]#gfs_mkfs -p lock_dlm -t cluster1:lv1 -j 3 /dev/vg1/lv1 \\名字为群集名:逻辑卷名
[root@node1 ~]#service clvmd restart
node2
[root@node2 ~]#partprobe /dev/sdb
[root@node2 ~]#service clvmd restart
注释:
1.登陆磁盘后需要在每个结点上键入 partprobe /dev/sdb 同步磁盘信息,创建卷组,逻辑卷后,两个结点都会显示卷组,逻辑卷信息,如果不显示 每个结点 键入service clvmd restart !
2.设置GFS文件系统需要在创建cluster1,添加结点之后,否则提示clvmd服务不存在!
