Linux下TTL串口登录pcDuino V2

摘要:在没有显示器和网线的情况下,串口是连接pcDuino V2的不二选择。本文主要记录了我在LINUX下通过USB-TTL转接连接pcDuino V2 的过程步骤,仅供参考!

我是一名程序猿,硬件是自己的业余爱好!希望大家不吝赐教。

在没有显示器和网线的情况下,串口是连接pcDuino V2的不二选择。本文主要记录了我在LINUX下通过USB-TTL转接连接pcDuino V2 的过程步骤,仅供参考!

pcDuino + BusyBox 成功搭建最小Linux系统

pcDuino的Linux移植心得笔记

pcDuino的U-Boot移植与分析

pcDuino第一个裸板程序uart0

pcDuino+OpenCV实现人脸追踪摄像头

系统:Ubuntu 14.04

软件:minicom

硬件:

PL2303 USB-TTL转接头

杜邦线3根

pcDuino V2一块,带USB电源

硬件连接:

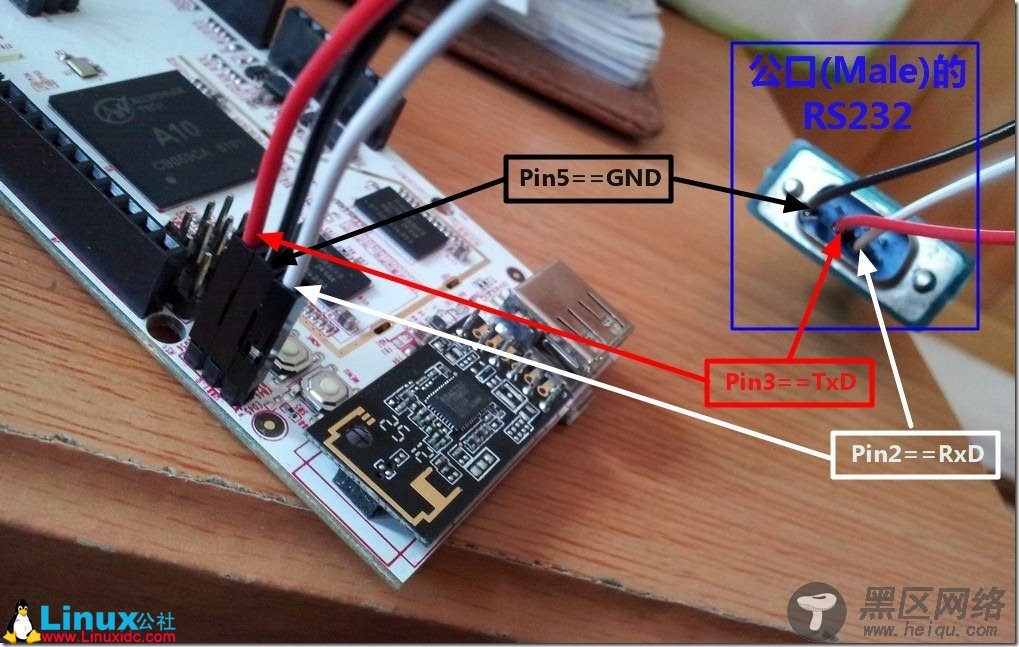

USB-TTL转接头与pcDuino V2的连线请参照下图:

Linux下TTL串口登录pcDuino V2

我用到的 USB转TTL串口设备 如下图:

Linux下TTL串口登录pcDuino V2

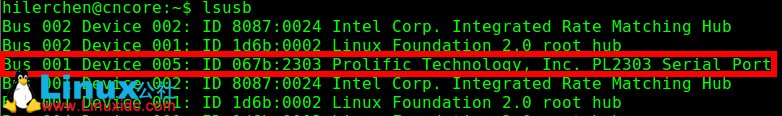

将转接头接到电脑的USB口上,输入lsusb查看PL2303的USB设备是否被识别:

Linux下TTL串口登录pcDuino V2

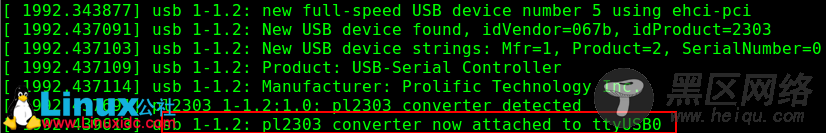

使用 dmesg 命令查看设备信息:

Linux下TTL串口登录pcDuino V2

给pcDuino V2 主板接上USB电源即完成硬件的设置。

minicom安装:

sudo apt-get install minicom

minicom配置:

以root身份登录,运行如下命令:

  # minicom -s

  屏幕上出现Minicom的主配置选单,移动键盘的方向键,选择“Serial Port Setup”选单项,会出现如下配置项:

  A - Serial Device : /dev/ttyUSB0

  B - Lockfile Location : /var/lock

  C - Callin Program :

  D - Callout Program :

  E - Bps/Par/Bits : 115200 8N1

  F - Hardware Flow Control : No

  G - Software Flow Control : No

  Change which setting?

  按照需要配置如下参数:

  ◆ 串口设备 /dev/ttyUSB0;

  ◆ 波特率 115200

  ◆ 帧格式 8N1(表示有8位数据、0位校验和1位停止位);

  ◆ 软、硬件流控 No。

  注意,串口设备号可以根据所连接的端口进行更改

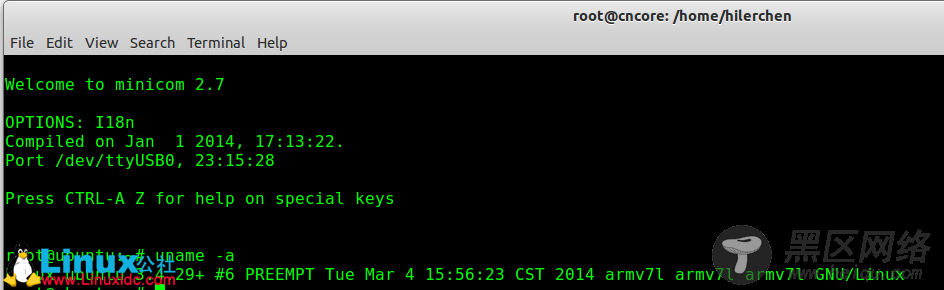

  配置完成后回到主配置选单,选择“Modem and Dialing”选单项,清除掉“A - Init string”、“B - Reset string”和“K - Hang-up string”选项的值。然后重新返回主选单,选择“Sxdye As Dfl”选单项,保存为缺省设置。选择“Exit from Minicom”退出后,用如下命令重新启动Minicom:

  # minicom

Linux下TTL串口登录pcDuino V2
