NEC协议载波：38khz

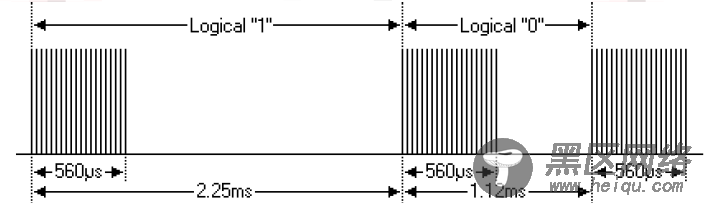

其逻辑1与逻辑0的表示如图所示：
逻辑1为2.25ms，脉冲时间560us；逻辑0为1.12ms，脉冲时间560us。所以我们根据脉冲时间长短来解码。推荐载波占空比为1/3至1/4。

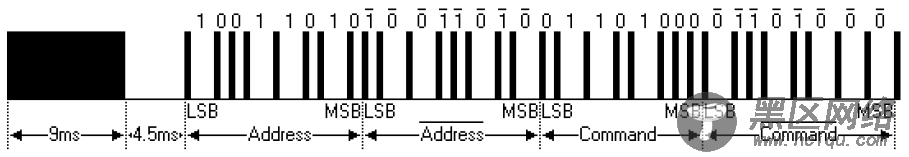

NEC协议格式：
首次发送的是9ms的高电平脉冲，其后是4.5ms的低电平，接下来就是8bit的地址码（从低有效位开始发），而后是8bit的地址码的反码（主要是用于校验是否出错）。然后是8bit 的命令码（也是从低有效位开始发），而后也是8bit 的命令码的反码。

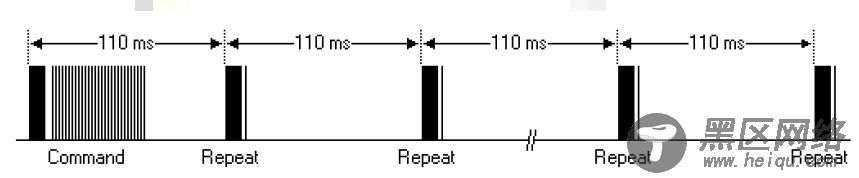

以上是一个正常的序列，但可能存在一种情况：你一直按着1个键，这样的话发送的是以110ms为周期的重复码，如下图:
就是说,发了一次命令码之后，不会再发送命令码，而是每隔110ms时间，发送一段重复码。
重复码由9ms高电平和2.25ms的低电平以及560us的高电平组成。
需要注意的是：1838红外一体接收头为了提高接受灵敏度。输入高电平，其输出的是相反的低电平。
搞了一个下午和晚上，NEC解码出来还是有点细微差错。查了很久，也没有收获。心里有点小郁闷。今早起来，仔细地看了看他人的参考代码。突然被下面一个小小的细节折服了。
请注意这段代码：
void hal_NEC_decode(uchar *addr,uchar *addrt,uchar *comm,uchar *commt)
{
uchar i,j,k;
uchar tmp1=0;
while(NECFinshFlag==0);
NECFinshFlag=0;
for(i=0,k=1;i<4;i=i+1)
{
for(j=1;j<=8;j++)
{
if(NECTimerTable[k++] > 7)
{
tmp1 |=0x80;
}
tmp1 >>=1;
}
switch(i)
{
case 0:*addr=tmp1;break;
case 1:*addrt=tmp1;break;
case 2:*comm=tmp1;break;
case 3:*commt=tmp1;break;
}
tmp1=0;
}
}
最后tmp1的值是被右移了1位。所以改为下代码
void hal_NEC_decode(uchar *addr,uchar *addrt,uchar *comm,uchar *commt)
{
uchar i,j,k;
uchar tmp1;
while(NECFrameFlag==0);
NECFrameFlag=0;
for(i=0,k=1;i<4;i=i+1)
{
tmp1=0;
for(j=0;j<8;j++)
{
tmp1 >>=1;//事先右移一位，防止最后一次循环的出错
if(NECTimerTable[k++] >8)
{
tmp1 |=0x80;
}
}
switch(i)
{
case 0:*addr=tmp1;break;
case 1:*addrt=tmp1;break;
case 2:*comm=tmp1;break;
case 3:*commt=tmp1;break;
}
}
}
仅仅修改了这么一个代码顺序，程序就能比较完美的解析NEC协议来了。可见写程序，小小的细节也是非常重要，可能会牵扯到整个的成功。
总结：以后编写按1bit（不管是从LSB还是MSB开始）接收组成一个字节的程序，要格外的注意循环左移或者右移的情况。实现将临时变量移动一下，免得最后1位还需要移动而造成的错误。

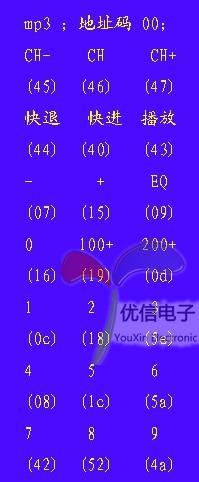

最后附上NEC协议的命令码（市面上常见的遥控板）
