嵌入式Linux 修改启动LOGO

1.嵌入式 Linux LOGO显示原理

     嵌入式Linux是直接在FrameBuffer的基础上。直接显示一个ppm格式的图象。

    它 kernel/drivers/video/fbcon.c中的fbcon_show_logo()完成,最大颜色支持224色而不常见的255色。





  默认的logo文件是 drivers/video/logo/logo_linux_clut224.ppm.



2.制作流程

   因为LINUX LOGO格式需要ppm格式来显示。这种格式是一种用ASCII来描述图像数据一种格式。一般只有少数软件能识这种这种格式。【LINUX公社  】



    因此假设你有一张做好的LOGO图片(JPG或PNG格式,最好是后者),接下来有两种方法来制作LOGO PPM格式. 首先你要保证你的LOGO的尺寸不能超过你的屏幕尺寸,第一次制作可以选小一点。象缺省的LOGO只有80*80.在各种情况能显示。



  2.1使用netpbm包来进行转换

       RHEL5已经安装这几种工具。它自带了 netpbm-10.35-6.fc6 假设你的是png数据分别按如下步骤



pngtopnm huisen-logo-linux.png > huisen-logo-linux.pnm         #转换png成pnm格式
pnmquant 224 huisen-logo-linux.pnm > huisen-logo-linux224.pnm       #转换像素数为224
pnmtoplainpnm huisen-logo-linux224.pnm > logo_linux_clut224.ppm
  #转换二进制的pnm格式为文本的ppm格式.
 cp  logo_m32r_clut224.ppm linux-2.6.28.6/drivers/video/logo/logo_linux_clut224.ppm

 rm -f linux-2.6.28.6/drivers/video/logo/logo_linux_clut224.c





  2.2 使用RHEL的GIMP软件来编辑.

     RHEL自带了GIMP .如果没有安装,可以从光盘选择如下三个包安装,个人推荐用这个模式,不太容易失败。

      [root@huisen Server]# rpm -ivh gimp-libs-2.2.13-1.fc6.i386.rpm
warning: gimp-libs-2.2.13-1.fc6.i386.rpm: Header V3 DSA signature: NOKEY, key ID 37017186
Preparing...                ########################################### [100%]
   1:gimp-libs              ########################################### [100%]
[root@huisen Server]# rpm -ivh gimp-2.2.13-1.fc6.i386.rpm
warning: gimp-2.2.13-1.fc6.i386.rpm: Header V3 DSA signature: NOKEY, key ID 37017186
error: Failed dependencies:
        gimp-print >= 4.2.0 is needed by gimp-2.2.13-1.fc6.i386
[root@huisen Server]# rpm -ivh gimp-print-4.2.7-22.i386.rpm
warning: gimp-print-4.2.7-22.i386.rpm: Header V3 DSA signature: NOKEY, key ID 37017186
Preparing...                ########################################### [100%]
   1:gimp-print             ########################################### [100%]
[root@huisen Server]# rpm -ivh gimp-2.2.13-1.fc6.i386.rpm
warning: gimp-2.2.13-1.fc6.i386.rpm: Header V3 DSA signature: NOKEY, key ID 37017186
Preparing...                ########################################### [100%]
   1:gimp                   ########################################### [100%]

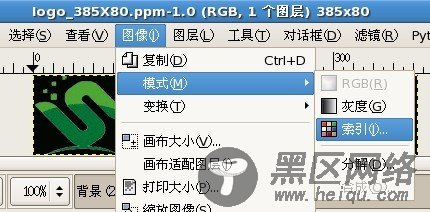

首先用gimp打开一个png文件,首先打开主菜单 图像-->模式-->索引.

嵌入式Linux 修改启动LOGO



设定颜色为224色

嵌入式Linux 修改启动LOGO

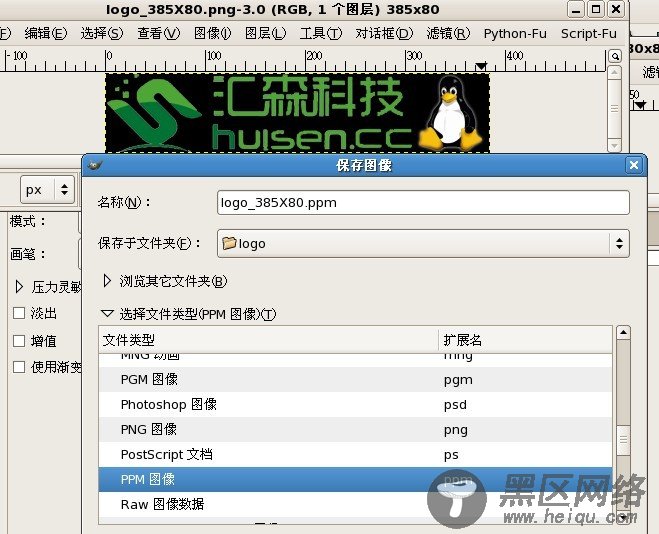

然后另存为ppm格式

嵌入式Linux 修改启动LOGO



另存选择为ASCII格式

嵌入式Linux 修改启动LOGO



将ppm取名为 logo_linux_clut224.ppm 拷入指定目录。



最后实测画面如下。最后成功,理论是可以全屏显示,在2.6.30下实现过。
