一. 实验目的
本实验的目的是让学员掌握在路由器上配置DHCP服务器的方法，并通过配置帮助地址将客户向DHCP服务器发出的广播转发成定点广播，以通过路由器到达服务器。
二. 实验设备
Cisco路由器两部（1600系列一部，1700系列一部），带超级终端的PC机两台。

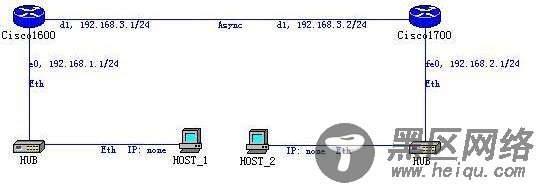

三. 实验拓朴
四. 实验步骤
1． 配置路由器端口的IP地址：
1）Cisco1600的配置：
Cisco1600#config t
Cisco1600 (config)#int e0
Cisco1600 (config-if)#ip address 192.168.1.1 255.255.255.0
Cisco1600 (config-if)#no shut
Cisco1600 (config-if)#int s0
Cisco1600 (config-if)#ip address 192.168.3.1 255.255.255.0
Cisco1600 (config-if)#clock rate 56000
Cisco1600(config-if)#no shut
2）Cisco1700的配置：
Cisco1700#config t
Cisco1700 (config)#int e0
Cisco1700 (config-if)#ip address 192.168.2.1 255.255.255.0
Cisco1700 (config-if)#no shut
Cisco1700 (config-if)#int s0
Cisco1700 (config-if)#ip address 192.168.3.2 255.255.255.0
Cisco1700(config-if)#no shut
2．使用RIP协议作为该网络的路由协议，实现网络的动态路由配置。完成配置后使用show ip route,show interface,show running-configuration查看路由配置的正确性或者使用ping命令验证网络之间是否完全互连。
1）Cisco1600的配置：
Cisco1600#config t
Cisco1600 (config)#router rip
Cisco1600(config-router)#network 192.168.1.0
Cisco1600(config-router)#network 192.168.3.0
2）Cisco1700的配置：
Cisco1700#config t
Cisco1700(config)#router rip
Cisco1700(config-router)#network 192.168.2.0
Cisco1700(config-router)#network 192.168.3.0
3．在Cisco1700路由器上配置DHCP服务：
1）配置192.168.1.0网段的DHCP服务：
Cisco1700#config t
Cisco1700(config)#ip dhcp pool Host1
Cisco1700(dhcp-config)#network 192.168.1.0 255.255.255.0
Cisco1700(dhcp-config)#default-router 192.168.1.1
Cisco1700(dhcp-config)#dns-server 202.116.64.1
Cisco1700(config)#ip dhcp excluded-address 192.168.1.1
2）配置192.168.2.0网段的DHCP服务：
Cisco1700#config t
Cisco1700(config)#ip dhcp pool Host2
Cisco1700(dhcp-config)#network 192.168.2.0 255.255.255.0
Cisco1700(dhcp-config)#default-router 192.168.2.1
Cisco1700(dhcp-config)#dns-server 202.116.64.1
Cisco1700(config)#ip dhcp excluded-address 192.168.2.1
4．在Cisco1600路由器上配置IP helper address：
Cisco1600#config t
Cisco1600(config)#int e0
Cisoc1600(config-if)ip helper-address 192.168.3.2
5．验证DHCP和IP helper address:
在Host1和Host2两台主机的网络IP/TCP属性上分别设置为自动获取IP地址，然后在主机的MS-DOS下执行ipconfig /all命令，可以查看到Host1和Host2自动获取到的IP地址，DHCP服务器地址，DNS服务器地址等信息
