RedHat Linux 9下ARP实验

VMware7.0,Red Hat Linux 9主机IP地址:192.168.0.132(一下简称Linux主机),windows xp主机IP地址:192.168.0.150(以下简称xp主机),二虚拟主机均挂在vmnet2交换机上。

抓包工具:

wireshark-win32-1.2.9,安装在xp主机上。

实验目的:

1、深刻理解arp缓存的意义和原理;

2、掌握Linux环境下arp命令。

实验操作:

1、将Linux和xp主机上的arp缓存清空,在Linux上ping xp主机,分析wireshark截获到的包,最后分别检查Linux主机和xp主机的arp缓存;

2、将xp主机的arp缓存清空,在Linux主机上执行arp -s 192.168.0.150 xp主机mac地址的命令,然后在Linux上ping xp主机,分析wireshark截获到的包,最后分别检查Linux主机和xp主机的arp缓存。

第一种情况:

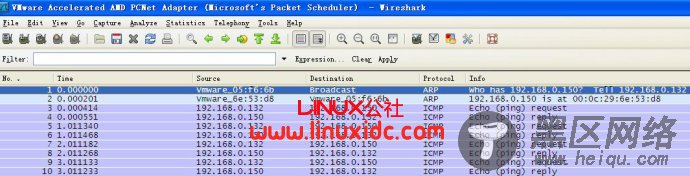

包的情况:Linux主机先广播一个询问xp主机mac地址的arp请求包,xp主机收到请求包后发出一个arp应答包给Linux主机,告诉Linux主机,自己的mac地址是多少。然后就是四对ICMP(ping的请求-应答)包,如下图:

Red Hat Linux 9下ARP实验

arp缓存的情况:两台主机的arp缓存中均有对方主机IP地址与mac地址的对应关系的记录。

第二种情况:

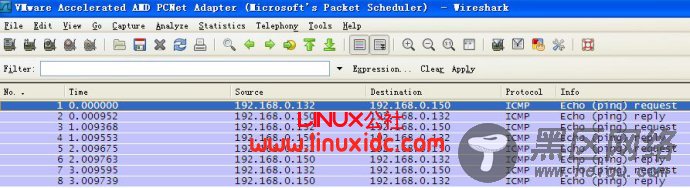

包的情况:没有Linux主机先广播的arp请求包。只有四对ICMP(ping的请求-应答)。

Red Hat Linux 9下ARP实验

arp缓存的情况:两台主机的arp缓存中均有对方主机IP地址与mac地址的对应关系的记录。
