IPAT 和服务 IP 标签
可以将两种 IPAT 方法和这些方法控制服务 IP 标签的方式作如下解释：
通过 IP 别名的 IP 地址接管将服务 IP 地址/标签用作某个现有通信接口的别名，而不更改（替换）该接口的基本地址。
HACMP 使用 ifconfig 命令来执行此操作。
注意：在此配置中，节点上定义的所有基本（启动）IP 地址/标签必须配置在不同的子网上，并且还要与服务 IP 地址（标签）不同。此方法还可以节省硬件，但是需要额外的子网。图 1。

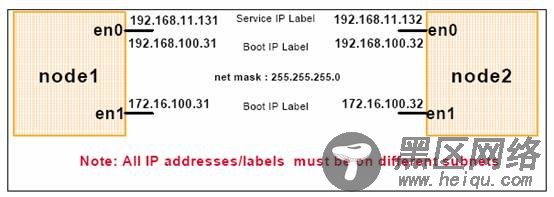

图 1 通过 IP 别名的 IPAT
HACMP 使用 AIX 的 IP 别名网络功能来支持不同类型的网络上的 IP 地址接管。通过 IP 别名的 IPAT 可以在某些类型的网络上使用无故 ARP (gratuitous ARP) 功能。
通过 IP 别名的 IPAT 使单个网络适配器可以支持多个服务 IP 地址（标签）。因此，同一个节点可以同时承载多个资源组，而不会将资源组的数量限制为可用的通信接口的数量。
相对于通过 IP 替换的 IPAT，通过别名的 IPAT 提供了以下优点：
通过 IP 别名的 IP 地址接管比通过 IP 替换的 IPAT 速度更快，因为与在同一个接口上添加一个 IP 别名相比，替换 IP 地址要花显著更长的时间。 IP 别名允许多个服务标签在同一个网络接口上共存，因此可以在集群中使用更少的物理网络接口卡。注意：在 HACMP V5.1 中，通过 IP 别名的 IPAT 是用于保持服务 IP 标签高度可用的缺省机制。
通过 IP 替换的 IP 地址接管服务 IP 地址替换网络接口上的现有（启动/基本）IP 地址。
使用此方法，同一网络接口上一次仅配置有一个 IP 地址/标签。
注意：在此配置中，服务 IP 地址必须与其中一个节点的通信接口启动地址在同一个子网上，而备用通信接口的基本 IP 地址必须在一个不同的子网上。此方法还可以节省子网，但是需要额外的硬件。
图 2 通过 IP 替换的 IPAT
如果包含服务 IP 地址的通信接口发生故障，在使用通过 IP 替换的 IPAT 时，HACMP 将把服务 IP 地址转移到在同一个节点并在同一网络上的另一个可用接口；在此情况下，关联的资源组不受影响。
如果同一个节点上没有可用的接口，则将资源组连同服务 IP 标签一起转移到另一个具有可用通信接口的节点上。
在使用通过 IP 替换的 IPAT（也称为“传统 IPAT”）时，还可以配置硬件地址接管 (HWAT)。硬件地址接管的实现方式是使用本地管理地址（locally administered address，LAA）来屏蔽通信接口的本机 MAC 地址，从而确保客户端上的 ARP 缓存中的映射保持不变。
