小时候，我是个逃课去黑网吧的小学生。传说网吧老板，会在电脑背后的USB接口上安装一个小玩意，记录小学生们的网游账号。现在我知道了，那是个硬件的键盘记录器。
硬件键盘记录器
和软件的键盘记录器一样，它会记录下用户在键盘上的所有输入，比如账号密码、网址、手机号等等。
硬件版本的独特之处在于：即使现在各种防御措施，已经能防御大多数软件键盘记录器，但是基于硬件的键盘记录器，对于操作系统来说是无感知的，毕竟它就是一个标准的输入设备。识别和防御也就变得十分困难了。
图中有一个设备是键盘记录器，你能找到吗？
本文我们来讲讲硬件键盘记录器的原理。并从PCB和固件起，做一个可以通过Wi-Fi远程控制的硬件键盘记录器。
二、原理硬件键盘记录器在国内外的电商上有很多成品，就是价格略贵。开源设计有spacehuhn的wifi_keylogger（https://github.com/spacehuhn/wifi_keylogger），Freebuf上的@anymous的作品（https://www.freebuf.com/geek/58895.html）等等。
我们以wifi_keylogger为例，它是一个基于Arduino的键盘记录器。带有Wi-Fi功能，可以存储记录到的键盘输入，并可以通过其发出的Wi-Fi网络查看记录数据

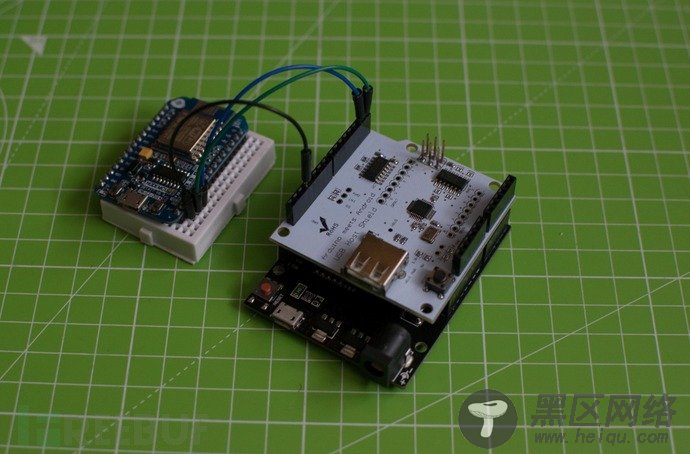

wifi_keylogger
不过，可能您会觉得它不太实用：它太大了，很难安装在电脑后面。
究其原因，是因为USB键盘使用了HID协议。对于Arduino来说，它的速度太快，没办法读取。所以除了Arduino，还得加上其它用于读取HID协议的设备。
wifi_keylogger的解决方法是使用了一个USB Host Shield模块（图中白色的部分），@anymous的方法是用转接器将USB键盘转成PS2键盘，分析PS2的协议。
这些解决方案有两个缺点：一个是大，再者是这些方案会对键盘造成一些影响，比如多媒体键用不了、不同键盘布局兼容性有问题等等。
要做到更紧凑和兼容的设计，就得换用其它芯片，并且重新设计PCB了。最好是能将HID协议转换、键盘数据解析记录、Wi-Fi功能做在一块板上，而且体积较为小巧。
本文就设计制作了这样的一个键盘记录器。
三、设计本文中的键盘记录器，实现了USB键盘输入的分析和记录，并提供Wi-Fi功能。本章我们具体分析各部分的设计。
Wi-Fi部分在渗透场景下，植入了硬件设备，过几天又回来取，可能会使您锒铛入狱。如果键盘记录器带有Wi-Fi功能，就能在远程读取键盘记录了，甚至可以配置它连接到目标办公室的Wi-Fi，直接把键盘记录传回攻击者的控制服务器。
通过Wi-Fi读取记录
Wi-Fi部分，我们使用著名的ESP8266芯片——廉价而功能强大的Wi-Fi SOC，广泛应用在物联网领域。本文中使用了ESP8266-07S模块，它非常小，而且引出了常用的引脚，可以满足本文所需。
ESP8266-07S模块
键盘记录部分首先需要CH9350芯片，用于将HID协议转换为UART协议，以便分析记录键盘数据。后端的数据分析和记录在ESP8266上实现。

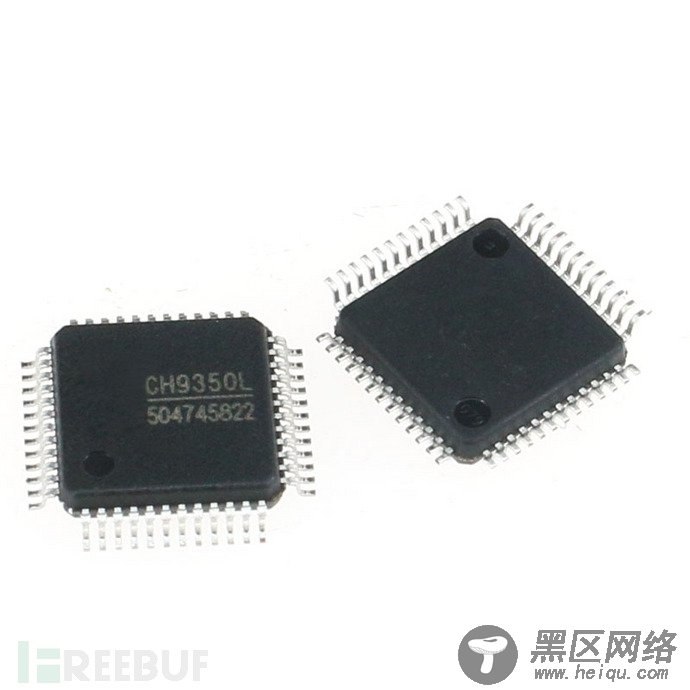

CH9350
CH9350是南京沁恒微公司生产的USB键鼠转串口通讯控制芯片，它可以将HID协议和UART协议互相转换，而且完成度很高，开发简单。
我们将要使用CH9350将USB键盘的HID协议转为UART协议，使用ESP8266解析和记录键盘输入内容，并且提供WI-FI访问功能。
电路整体设计整个电路的原理图如图所示：
