本篇内容是基于上篇《LVS负载均衡集群详解》(见 )为前提，所以一些基本的上篇文档详细介绍过的内容不再重复。

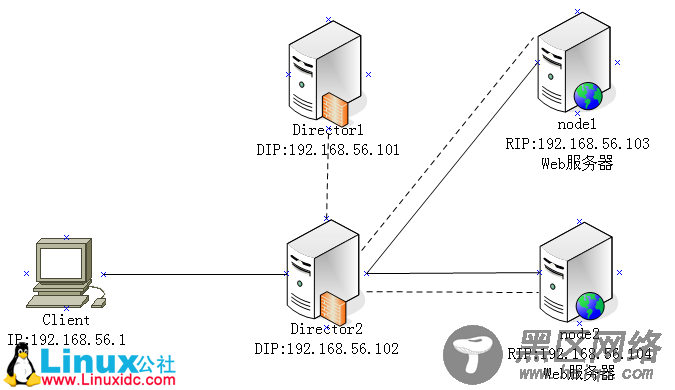

一、环境拓扑介绍
说明：前端两台调度服务器Director1和Director2，两者之间可以实现故障转移，例如当Director1节点出现故障时Director2节点可以自动接管调度服务器的资源，能够继续为为客户端转发请求到后端Real Server；而且当后台的node1或着node2出现故障时能够把故障节点自动踢出列表，当恢复正常时能够自动加入。
注意：
1、设置各个节点间的时间同步
2、基于hosts文件实现能够互相用主机名访问
3、使用uname -n执行结果要和主机名相同
4、确保ipvsadm服务和httpd服务关闭开机启动
二、安装相关软件包
需要的软件：
ipvsadm
heartbeat
heartbeat-ldirectord
heartbeat-pils
heartbeat-stonith
libnet
perl-MailTools
libtool-ltdl
openhpi-libs
perl-Compress-Zlib
perl-HTML-Parser
perl-HTML-Tagset
perl-TimeDate
perl-libwww-perl
三、配置Director节点之间高可用
1、复制配置文件样例
[root@director1 ~]# cd /usr/share/doc/heartbeat-2.1.4/
[root@director1 heartbeat-2.1.4]# cp authkeys ha.cf haresources /etc/ha.d/
2、编辑配置文件
[root@director1 heartbeat-2.1.4]# cd /etc/ha.d/
[root@director1 ha.d]# vim ha.cf
--------------------------添加如下行------------------------------------
bcast eth1 //定义发送心跳信息的广播接口，我这里是eth1
node director1 //定义节点
node director2
-------------------------结束--------------------------------------------
编辑配置文件authkeys
[root@director1 ha.d]# vim authkeys
-------------------------添加如下行---------------------------------
auth 1
1 md5 124hddhu56d8yd8 //后边的为随机数值
--------------------------结束-------------------------------------
[root@director1 ha.d]# chmod 600 authkeys //设置权限为600
编辑配置文件haresources
[root@director1 ha.d]# vim haresources //编辑资源配置文件添加如下行
director1 192.168.56.200/32/eth1/192.168.56.200 ldirectord //定义资源VIP，ldirectord服务
编辑ldriectord配置文件
[root@director1 ha.d]# vim ldirectord.cf
--------------------------------修改为以下内容----------------------------
checktimeout=3 //检测超时时间
checkinterval=1 //检测间隔
autoreload=yes //该配置文件修改后能够自动重载
quiescent=yes
virtual=192.168.56.200:80 //定义VIP地址和端口
real=192.168.56.103:80 gate //定义real server的IP和端口
real=192.168.56.104:80 gate //定义第二个real server
fallback=127.0.0.1:80 gate //如果所有后端节点不可用时请求连接的转发位置，此处设置转发给director自身的80端口
service=http //定义服务类型
request=".test.html" //检测后端节点时使用的页面
receive="ok" //检测的关键字，这里的设置表示测试访问.test.html页面是否包含ok关键字，如果有则说明该节点正常，否则认定为故障
scheduler=wlc //指定算法
protocol=tcp //定义协议为tcp
checktype=negotiate //检测类型
checkport=80 //检测的端口
-----------------------------------结束------------------------------------------
3、把配置文件拷贝到director2节点
[root@director1 ha.d]# scp -p ha.cf authkeys ldirectord.cf haresources director2:/etc/ha.d/
