Windows Server 2008 R2中安装SQL Server 2012集群图文详解

超详细讲解在Windows Server 2008 R2中安装SQL Server 2012集群过程步骤,图文并茂。

1、准备:

4台服务器(1台AD、2台SQL服务器、1台iSCSI存储服务器)

9个IP(1个AD的IP、2个SQL服务器的IP、2个心跳IP、1个iSCSI存储服务器的IP、1个集群IP、1个DTC的IP、1个sql集群的IP)

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

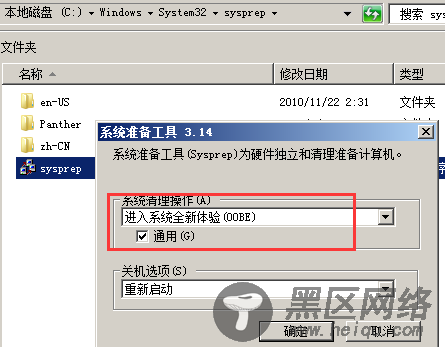

  在VM上拷贝4个服务器,拷贝完后这四个服务器的SID和计算机名、网络地址什么的都是一样的,通过用cmd->whoami /user 可以查看到。这个时候首先要更改SID,找到并运行C:\Windows\System32\sysprep\sysprep.exe,勾选上“通用”。

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

需要注意的是每个源服务器包括拷贝出去的服务器只能更改7次SID,超过的话会更改失败,只能重新建源服务器了。

更改完SID后,在更改计算机名和IP。

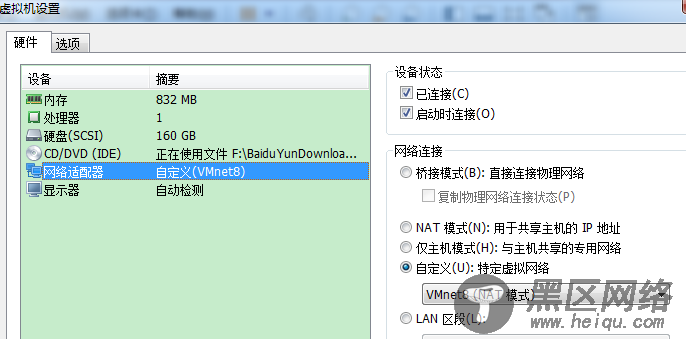

1)一个服务器叫DCServer,作为域服务器,网络适配器设置为VMnet8,IP地址配置为192.168.80.200DNS:192.168.80.200

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

2)一个服务器叫Storage,作为存储服务器,网络适配器设置为VMnet8,IP地址配置为192.168.80.20,DNS:192.168.80.200

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

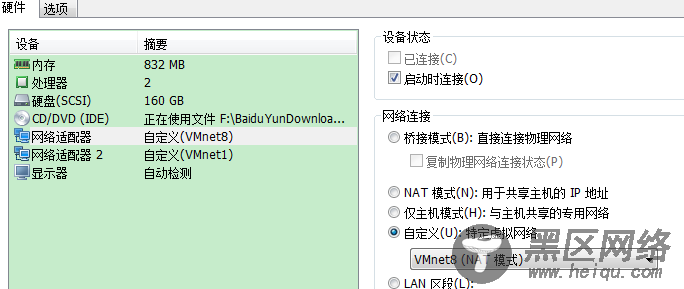

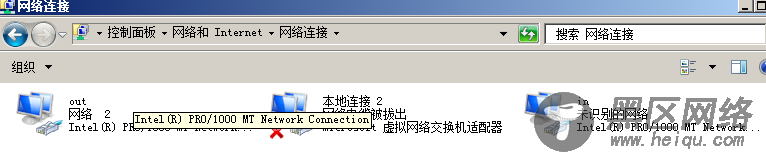

3)一个服务器叫node1,作为第一个节点,需要配置两块网卡,分别作为内网和外网,分别为VMnet1,VMnet8,如图

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

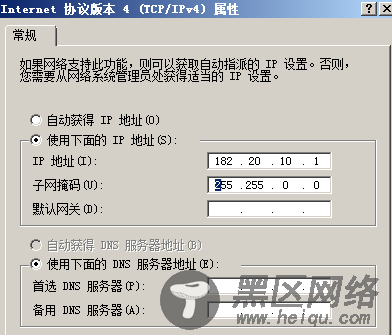

外网IP地址配置为192.168.80.5,内网为182.20.10.1

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

4)一个服务器叫node2,作为第二个节点,也是两块网卡,外网IP地址配置为192.168.80.6,内网为182.20.10.2。

至此,准备工作就做完了。

2.搭建域环境

DCServer的IP地址配置为192.168.80.200,DNS:192.168.80.200

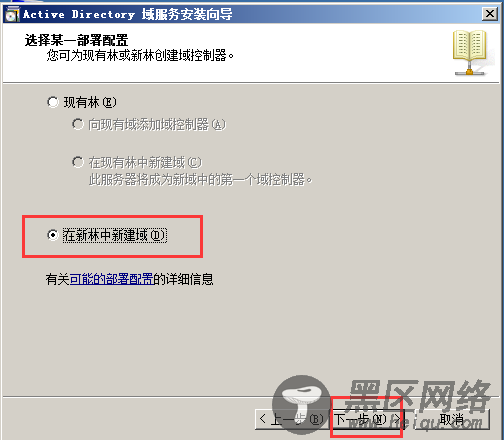

在DCServer上运行dcpromo安装AD

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

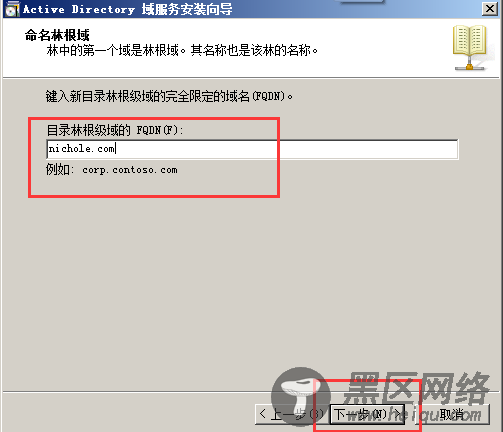

域名为nichole.com

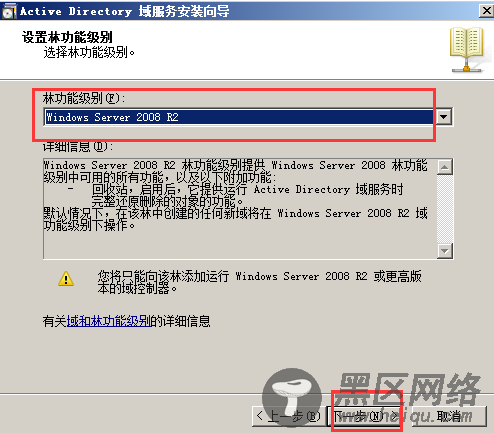

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

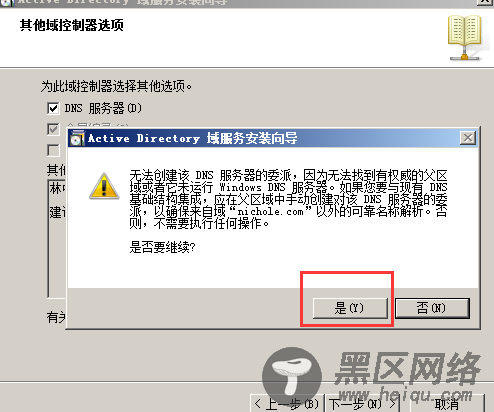

点击下一步可能会弹出如下提示,选择是继续

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

设置一个目录还原模式密码:a1!,下一步

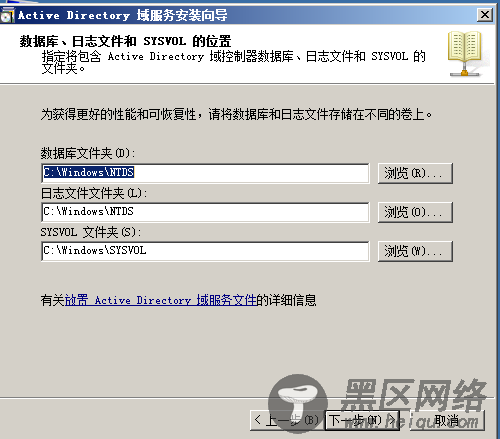

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

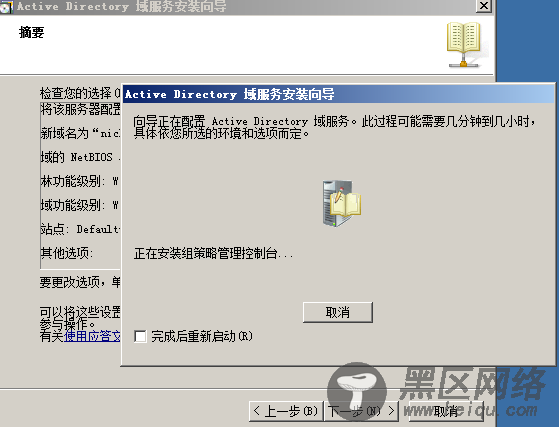

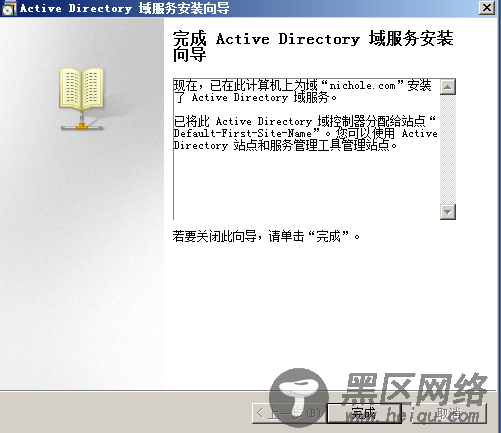

安装完成。

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

3、node1和node2以及存储服务器加入域

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

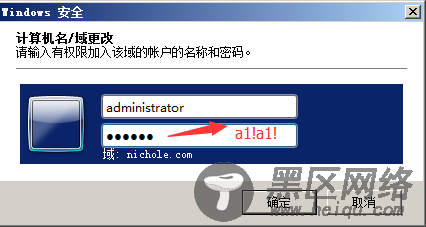

点击确定,会弹出输入用户名密码对话框,输入DCServer的administrator开机密码a1!a1!

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

点击确定,加入域成功。

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

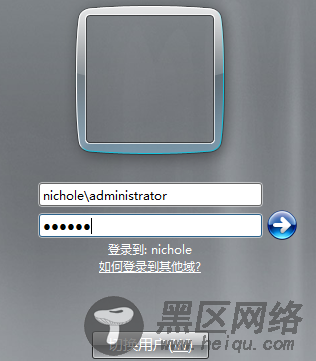

加入域之后要重新启动计算机,再次登录的用户要用域控制器的用户名和密码,依然是nichole\administrator、 a1!a1!,如图,

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

Node1和node2也做同样的操作。此处省略。

3、在存储服务器上安装StarWind,再添加一个硬盘并且格式化,打开StarWind,root密码是starwind,添加三个target(Q、data、sqlDisk)



Windows Server 2008 R2中安装SQL Server 2012集群图文详解

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

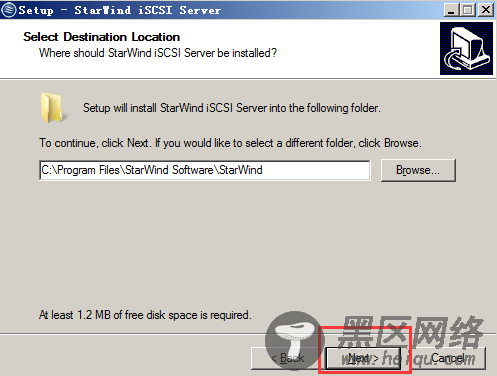

一直默认

若弹出下面对话框,说明需要先开启iSCSI服务,在管理工具中,点开iSCSI发起程序,然后继续安装,直到安装完成。

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

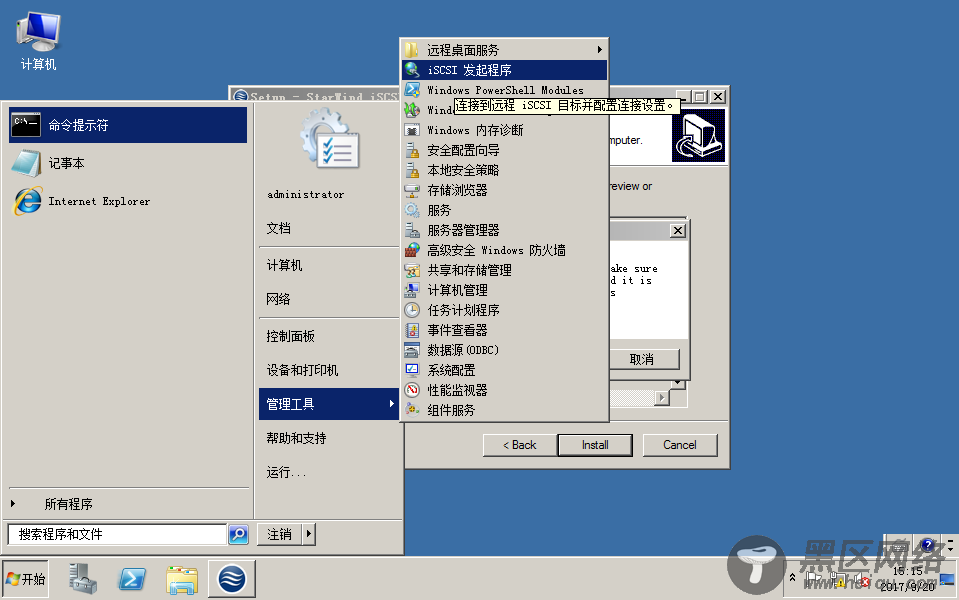

在管理工具中,点开iSCSI发起程序,然后继续安装starwind,直到安装完成。

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

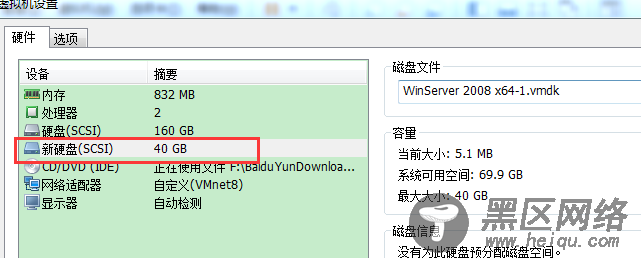

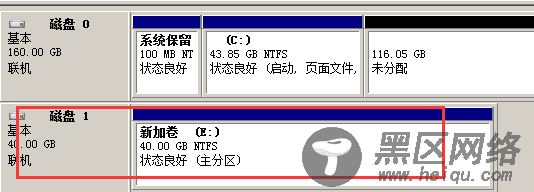

给服务器添加一个硬盘并且格式化作为集群存储:

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

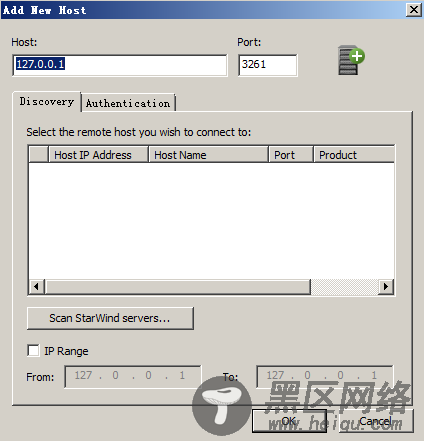

打开StarWind,右键Add Host,添加一个目标服务器,如下图

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

因为是本机,所以也可以使用127.0.0.1。

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

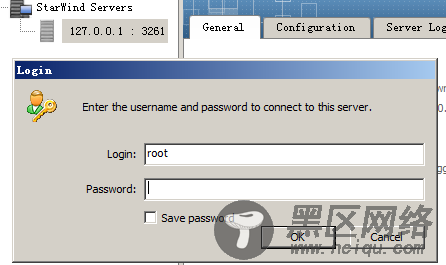

双击目标服务器,输入账号和密码,输入的默认用户是root,密码是starwind

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

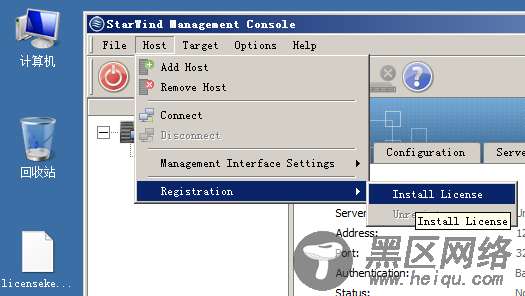

选择Host->Registration->Install License,选择license.key文件,直到完成。如图

Windows Server 2008 R2中安装SQL Server 2012集群图文详解

Windows Server 2008 R2中安装SQL Server 2012集群图文详解
