matlab在图像中画长方形(框)

matlab在图像中画长方形(框)

function [state,result]=draw_rect(data,pointAll,windSize,showOrNot)
% 函数调用:[state,result]=draw_rect(data,pointAll,windSize,showOrNot)
% 函数功能:在图像画个长方形框
% 函数输入:data为原始的大图,可为灰度图,可为彩色图
%          pointAll 框的左上角在大图中的坐标(每行代表一个坐标),
%                  注意:在图中的坐标系为第一列为y,第二列为x(很奇怪的)
%          windSize 框的大小 windSize=[112,92] 分别表示长宽
%          showOrNot 是否要显示,默认为显示出来
% 函数输出:state -- 表示程序结果状态
%          result - 结果图像数据
% 函数历史: v0.0 @2013-01-27 created by Aborn

if nargin < 4
    showOrNot = 1;
end

rgb = [255 255 0];                                % 边框颜色
lineSize = 3;                                      % 边框大小,取1,2,3

windSize(1,1)=windSize(1,1);
windSize(1,2) = windSize(1,2);
if windSize(1,1) > size(data,1) ||...
        windSize(1,2) > size(data,2)
    state = -1;                                    % 说明窗口太大,图像太小,没必要获取
    disp('the window size is larger then image...');
    return;
end

result = data;
if size(data,3) == 3
    for k=1:3
        for i=1:size(pointAll,1)  %画边框顺序为:上右下左的原则
            result(pointAll(i,1),pointAll(i,2):pointAll(i,2)+windSize(i,1),k) = rgb(1,k);
            result(pointAll(i,1):pointAll(i,1)+windSize(i,2),pointAll(i,2)+windSize(i,1),k) = rgb(1,k);
            result(pointAll(i,1)+windSize(i,2),pointAll(i,2):pointAll(i,2)+windSize(i,1),k) = rgb(1,k);
            result(pointAll(i,1):pointAll(i,1)+windSize(i,2),pointAll(i,2),k) = rgb(1,k);
            if lineSize == 2 || lineSize == 3
                result(pointAll(i,1)+1,pointAll(i,2):pointAll(i,2)+windSize(i,1),k) = rgb(1,k);
                result(pointAll(i,1):pointAll(i,1)+windSize(i,2),pointAll(i,2)+windSize(i,1)-1,k) = rgb(1,k);
                result(pointAll(i,1)+windSize(i,2)-1,pointAll(i,2):pointAll(i,2)+windSize(i,1),k) = rgb(1,k);
                result(pointAll(i,1):pointAll(i,1)+windSize(i,2),pointAll(i,2)-1,k) = rgb(1,k);
                if lineSize == 3
                    result(pointAll(i,1)-1,pointAll(i,2):pointAll(i,2)+windSize(i,1),k) = rgb(1,k);
                    result(pointAll(i,1):pointAll(i,1)+windSize(i,2),pointAll(i,2)+windSize(i,1)+1,k) = rgb(1,k);
                    result(pointAll(i,1)+windSize(i,2)+1,pointAll(i,2):pointAll(i,2)+windSize(i,1),k) = rgb(1,k);
                    result(pointAll(i,1):pointAll(i,1)+windSize(i,2),pointAll(i,2)+1,k) = rgb(1,k);
                end
            end
        end
    end
end

state = 1;

if showOrNot == 1
    figure;
    imshow(result);
end

在main函数中调用如下:

% main.m
clc;
clear;
close all;

data = imread('man_1.jpg');
pointAll = [5,20];
windSize = [100,30];

[state,results]=draw_rect(data,pointAll,windSize);
return;

原图像为:

matlab在图像中画长方形(框)

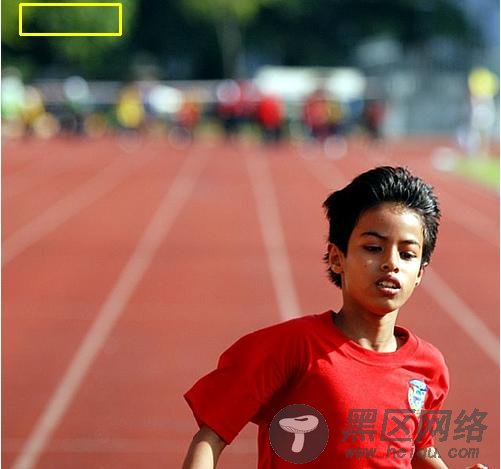

结果图像为:

matlab在图像中画长方形(框)

特别注意:图像中显示的坐标系和我们平时用的不一样!!!
