每个节点占用一个磁盘块的磁盘空间，一个节点上有n个升序排序的关键字和（n+1)个指向子树根节点的指针，这个指针存储的是子节点所在磁盘块的地址（注意这里的n是创建索引的时候，根据数据量计算出来的，如果数据量太大了，三层的可能就满足不了，就需要四层的B+tree，或者更多层）,然后n个关键字划分成（n+1)个范围域，然后每个范围域对应一个指针，来指向子节点，子节点又从新根据关键字再次划分，然后指针指向叶子节点。

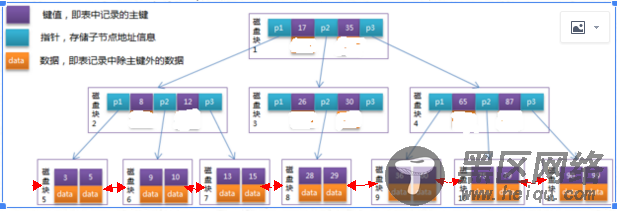

针对下图具体解释下B+tree索引的实现原理（修改自网络）：
针对上图，每个节点占用一个盘块的磁盘空间，一个节点上有两个升序排序的关键字和三个指向子树根节点的指针，两个关键词划分成的三个范围域对应三个指针指向的子树的数据的范围域。以根节点为例，关键字为17和35，P1指针指向的子树的数据范围为小于17，P2指针指向的子树的数据范围为17~35，P3指针指向的子树的数据范围为大于35。
然后针对上图模拟下 where id=29的具体过程：（首先mysql读取数据是以块（page）为单位的）。
首先根据根节点找到磁盘块1，读入内存。【磁盘I/O操作第1次】
比较关键字29在区间（17,35），找到磁盘块1的指针P2。
根据P2指针找到磁盘块3，读入内存。【磁盘I/O操作第2次】
比较关键字29在区间（26,30），找到磁盘块3的指针P2。
根据P2指针找到磁盘块8，读入内存。【磁盘I/O操作第3次】
在磁盘块8中的关键字列表中找到关键字29。
分析上面过程，发现需要3次磁盘I/O操作，和3次内存查找操作。由于内存中的关键字是一个有序表结构，可以利用二分法查找提高效率。而3次磁盘I/O操作是影响整个B-Tree查找效率的决定因素。B-Tree相对于AVLTree缩减了节点个数，使每次磁盘I/O取到内存的数据都发挥了作用，从而提高了查询效率。
相对于B-tree来说，B+Tree根节点和子节点只保存了键值和指针，
查看mysql中的页的大小：
MySQL [meminfo]> show variables like 'innodb_page_size';
+------------------+-------+
| Variable_name | Value |
+------------------+-------+
| innodb_page_size | 16384 |
+------------------+-------+
1 row in set (0.00 sec)
InnoDB存储引擎中页的大小为16KB，一般表的主键类型为INT（占用4个字节）或BIGINT（占用8个字节），指针类型也一般为4或8个字节，也就是说一个页（B+Tree中的一个节点）中大概存储16KB/(8B+8B)=1K个键值（因为是估值，为方便计算，这里的K取值为〖10〗^3）。也就是说一个深度为3的B+Tree索引可以维护10^3 * 10^3 * 10^3 = 10亿 条记录。
实际情况中每个节点可能不能填充满，因此在数据库中，B+Tree的高度一般都在2~4层。MySQL的InnoDB存储引擎在设计时是将根节点常驻内存的，也就是说查找某一键值的行记录时最多只需要1~3次磁盘I/O操作。

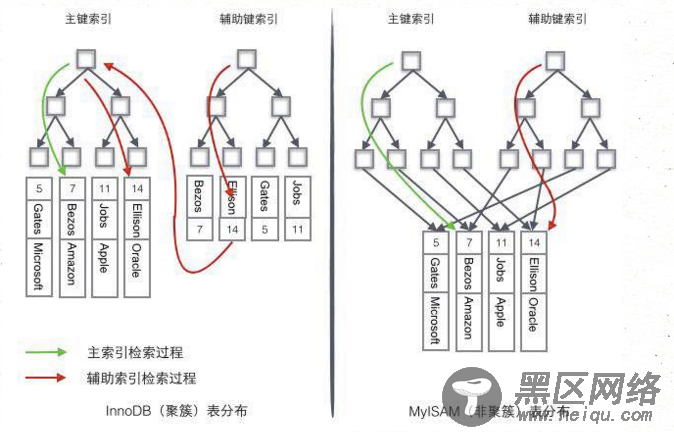

三：下面说下mysql中innodb引擎中聚簇表和myisam中非聚簇表的遍历数据的不同
如下图（来自网络）：
看上去聚簇索引的效率明显要低于非聚簇索引，因为每次使用辅助索引检索都要经过两次B+树查找，这不是多此一举吗？聚簇索引的优势在哪？
1 由于行数据和叶子节点存储在一起，这样主键和行数据是一起被载入内存的，找到叶子节点就可以立刻将行数据返回了，如果按照主键Id来组织数据，获得数据更快。
2 辅助索引使用主键作为"指针" 而不是使用行地址值作为指针的好处是，减少了当出现行移动或者数据页分裂时辅助索引的维护工作，使用主键值当作指针会让辅助索引占用更多的空间，换来的好处是InnoDB在移动行时无须更新辅助索引中的这个"指针"，使用聚簇索引可以保证不管这个主键B+树的节点如何变化，辅助索引树都不受影响。
四：最后说下mysql中的B+tree索引的好处和限制（摘自高性能mysql第三版）
（一）可以使用的情况：
可以使用btree索引的查询类型，btree索引使用用于全键值、键值范围、或者键前缀查找，其中键前缀查找只适合用于根据最左前缀的查找。前面示例中创建的多列索引对如下类型的查询有效：
1）全值匹配
全值匹配指的是和索引中的所有列进行匹配，即可用于查找姓名和出生日期
2）匹配最左前缀
如：只查找姓，即只使用索引的第一列
3）匹配列前缀
也可以只匹配某一列值的开头部分，如：匹配以J开头的姓的人（like 'J%')，这里也只是使用了索引的第一列，且是第一列的一部分
4）匹配范围值
如查找姓在allen和barrymore之间的人，这里也只使用了索引的第一列
5）精确匹配某一列并范围匹配另外一列
如查找所有姓为allen，并且名字字母是K开头的，即，第一列last_name精确匹配，第二列first_name范围匹配
6）只访问索引的查询
