Oracle Library Cache深入解析
每一个进入库缓存的对象，在库缓存中都被按照本身内容分割成多块进行存贮。Oracle这样做的目的是为了更灵活的内存管理，因为在内存寻找大块连续的内存，总比寻找小块连续内存更慢一些.如果一个库缓存对象（如一条SQL语句的执行计划），它所占的内存被切割成4个小块，它们分别被存放在库缓存的各处，并且互不相连。为了将这4个小块组合起来，Oracle另外这个库缓存对象分配一小块内存，这块内存中存有其他4个小块内存的地址，并且，还有一些有关此库缓存对象的基本信息，如名字、类型等等，这块内存就叫库缓存对象句柄（handles）。

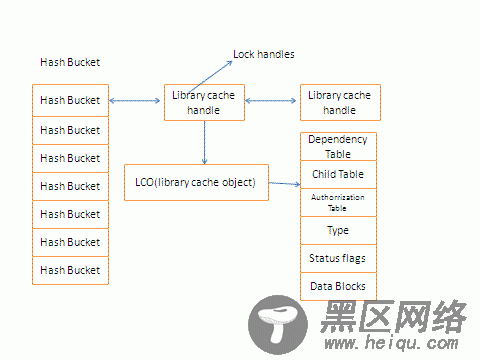

Library Cache结构示意图如下：
在访问库缓存对象时，比如软解析时，要从库缓存中读取执行计划。Oracle首先找到句柄，读取句柄中的信息，这就叫做一次库缓存Get。如果库缓存中不包括对象的句柄信息，Oracle就要重新在库缓存中分配内存、构造句柄，这就是库缓存句柄未命中（Get Miss）。相反，如果在库缓存中找到了对象句柄，就是库缓存句柄命中（Get Hit）。硬解析时，就会发生Get Miss。而软解析则是Get Hit。
--------------------------------------------------------------------------------
在CentOS 6.4下安装Oracle 11gR2(x64)
--------------------------------------------------------------------------------
在取出句柄中的其他内存块地址后，每访问一个内存块，都叫做一次库缓存Pin。如果相应的内存块已经不在内存中了，这就是Pin Miss，Pin的未命中。相反就是Pin Hit。
当库缓存中对象发生改变后，会引起其他一些对象的无效（Invalidation）。比如，你修改了一个表的结构，那么，选择了这个表的SQL语句的执行计划就会变的无效。其实大部分对表的DDL操作，都会造成相关SQL语句执行计划的无效。就连Grant（授权）、Revoke（撤消权限）这样看来跟执行计划耗无关系的操作，都会引起无效。如果有一个表TAB1，你发布了“Grant 某权限 on tab1 to 某用户”，或“revoke 某权限 on tabl from 某用户”这样的操作，那么，所有和TAB1表有关的执行计划都将无效。无效之后，库缓存对象除句柄外的所有内存块，都将被清除。再使用到对象后，必须重新加载对象。如上例，如果你对TAB1使用了DDL语句，那么所有使用了TAB1表语句的执行计划都将无效，你再使用这些语句时，就必须重新硬解析语句。
案例：
16:54:51 SCOTT@ prod>select * from dept1;
DEPTNO DNAME LOC
---------- -------------- -------------
10 ACCOUNTING NEW YORK
20 RESEARCH DALLAS
30 SALES CHICAGO
40 OPERATIONS BOSTON
Elapsed: 00:00:00.06
16:54:03 SYS@ prod> select NAMESPACE,GETS,PINS,RELOADS,INVALIDATIONS from v$librarycache
NAMESPACE GETS PINS RELOADS INVALIDATIONS
------------------------------ ---------- ---------- ---------- -------------
SQL AREA 7722 30134 30 97
TABLE/PROCEDURE 10906 8328 88 0
BODY 608 801 0 0
TRIGGER 24 41 0 0
INDEX 96 62 0 0
CLUSTER 485 300 0 0
QUEUE 36 168 0 0
APP CONTEXT 14 14 0 0
RULESET 3 3 0 0
SUBSCRIPTION 5 5 0 0
EDITION 58 99 0 0
DBLINK 5 0 0 0
OBJECT ID 59 0 0 0
SCHEMA 3584 0 0 0
DBINSTANCE 1 0 0 0
15 rows selected.
Elapsed: 00:00:00.01
在访问对象dept1上，做DDL操作，导致原来的执行计划变得无效
16:55:01 SCOTT@ prod>grant all on dept1 to hr;
Grant succeeded.
Elapsed: 00:00:00.26
16:55:24 SCOTT@ prod>select * from dept1;
DEPTNO DNAME LOC
---------- -------------- -------------
10 ACCOUNTING NEW YORK
20 RESEARCH DALLAS
30 SALES CHICAGO
40 OPERATIONS BOSTON
Elapsed: 00:00:00.04
16:55:29 SCOTT@ prod>
16:55:08 SYS@ prod>r
1* select NAMESPACE,GETS,PINS,RELOADS,INVALIDATIONS from v$librarycache
NAMESPACE GETS PINS RELOADS INVALIDATIONS
------------------------------ ---------- ---------- ---------- -------------
SQL AREA 7781 30422 32 100
TABLE/PROCEDURE 10980 8420 88 0
BODY 623 817 0 0
TRIGGER 26 43 0 0
INDEX 96 62 0 0
CLUSTER 488 302 0 0
QUEUE 36 168 0 0
APP CONTEXT 14 14 0 0
RULESET 3 3 0 0
SUBSCRIPTION 5 5 0 0
EDITION 59 101 0 0
DBLINK 5 0 0 0
OBJECT ID 59 0 0 0
SCHEMA 3595 0 0 0
DBINSTANCE 1 0 0 0
15 rows selected.
Elapsed: 00:00:00.03
16:55:34 SYS@ prod>
