基于DR模型的持久防火墙标记数据包集群配置及检

lvs-DR  IP路由

      工作特征:

       集群节点必须在同一个物理网络中,不能跨越交换机

       RIP可使用公网地址

       Director仅处理入站请求

       realserver网关不能处理Director 所以出站响应不经过Director

        不支持端口映射

        realserver支持大多数操作系统

        Director性能优于nat模型

Director的调度方法

  fixed sckeduling静态调度

  RR 轮调

  WRR加权轮调

  Destination hashing 目标地址hash 一般用于缓存服务器将同一                                     个ip的请求,发往同一个server中

               SH

     Dynamic Scheduling 动态调度  追踪当前处于活动连接和非活动状态的连接的 节点

      Least-connection(LC)最少连接

        RS:active*256+inactive=overhead

        Director计算出overhead值小的RS优先响应

      WLC  加权最少连接  默认方法

        (active*256+inactive)/Weight=overhead

      SED Shrotest Expected Delay

         (active+1)*256/Weight=overhead  将第一次请求交给性能最好的RNever Queue(NQ)

持久防火墙标记

   在实际应用中会有这样的问题,用户在网上购物时,将购物车的数据会被保存在某个RealServer中,当断开网页连接到https协议的网上银行结账时,发现是个新的连接请求,可能Director会分配给client另一个Realserver中去,这此Realserver不会知道购物车中的数据。那么Director为了能够保证连接的持久性,需要为80和443做统一的端口映射,这样就实现了数据不会丢失,又保证了结账的安全性

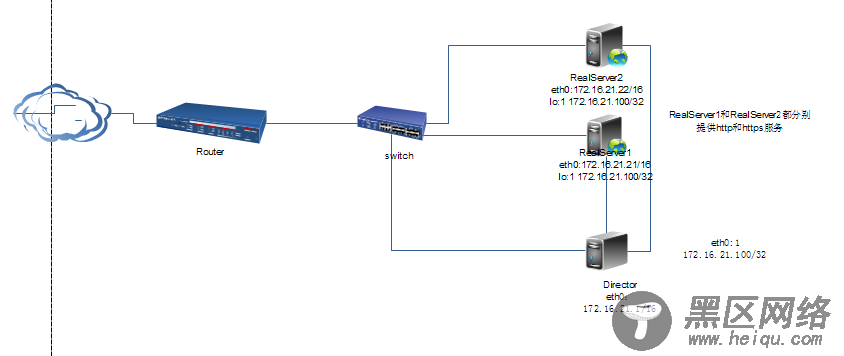

实验拓扑结构:



基于DR模型的持久防火墙标记数据包集群配置及检

RealServer1(172.16.21.21)

首先为它搭建LNMP平台  并开启ssl功能在RealServer2中是同样的做法

为Nginx开启ssl功能并能在ssl中支持php功能的方法:

编辑 nginx.conf

添加如下内容



server {       listen       443;       server_name  ;        ssl                  on;       ssl_certificate      ssl/RC1.crt;  //这里的证书需要想CA服务器申请颁发 并cp到本地/etc/nginx/ssl目录中  也可以指定绝对路径       ssl_certificate_key  ssl/RC1.key;            ssl_session_timeout  5m;          location ~ \.php$ {           root           html;           fastcgi_pass   127.0.0.1:9000;           fastcgi_index  index.php;           fastcgi_param  SCRIPT_FILENAME  /scripts$fastcgi_script_name;           fastcgi_param HTTPS on;                 include        fastcgi_params;       }       location / {           root   html;           index index.php index.html index.htm;       }   }



做好准备工作后,执行以下脚本,脚本内容如下:
