CentOS 7上实现LVS负载均衡群集之NAT转换模式

Linux Virtual Server（LVS）是针对 Linux内核开发的一个负载均衡项目，由我国的章文嵩博土在1998年5月创建，官方站点位于.

LVS实际上相当于基于IP地址的虚拟化应用，为基于IP地址和内容请求分发的负载均衡提出了一种高效的解决方法。

LVS现在已成为Linux内核的一部分，默认编译为ip_vs模块，必要时能够自动调用。

LVS的负载调度算法

针对不同的网络服务和配置需要，LVS调度器提供多种不同的负载调度算法，其中最常用的四种算法包括轮询、加权轮询、最少连接和加权最少连接。

轮询（ RoundRobin）：将收到的访问请求按照顺序轮流分配给群集中的各节点（真实服务器）。

加权轮询（ WeightedRoundRobin）：根据真实服务器的处理能力轮流分配收到的访问请求，调度器可以自动查询各节点的负载情况，并动态调整其权重。这样可以保证处理能力强的服务器承担更多的访问流量。

最少连接（ LeastConnections）：根据真实服务器已建立的连接数进行分配，将收到的访问请求优先分配给连接数最少的节点。

加权最少连接（WeightedLeastConnections）：在服务器节点的性能差异较大的情况下，可以为真实服务器自动调整权重，权重较高的节点将承担更大比例的活动连接负载。

使用ipvsadm管理工具

ipvsadm是在负载调度器上使用的LVS群集管理工具，通过调用ip_vs模块添加、删除服务器节点，以及查看群集的运行状态。在CentOS6系统中，需要手动安装ipvsadm软件包。在centos7中直接安装就可以。

地址转换模式

地址转换（ NetworkAddressTranslation）简称NAT模式，类似于防火墙的私有网络结构，负载调度器作为所有服务器节点的网关，即作为客户机的访问入口，也是各节点回应客户机的访问出口。服务器节点使用私有IP地址，与负载调度器位于同一个物理网络，安全性要优于其他两种方式。

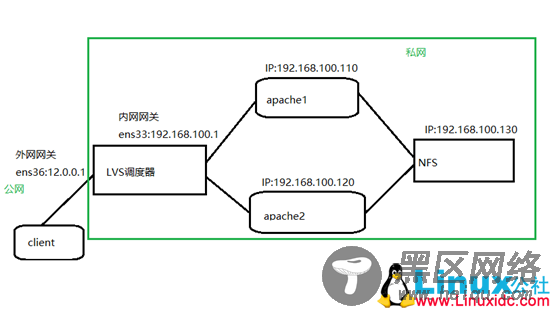

图解

说明：节点服务器作用在私网，而客户端作用在公网，此时LVS就作为网关，节点服务器反馈信息给客户端时，会经过LVS。

实验环境 角色IP
LVS   192.168.100.1 / 12.0.0.1
apache1   192.168.100.110
apache2   192.168.100.120
NFS   192.168.100.130
步骤 在两台节点服务器上搭建httpd服务 # yum install httpd -y # systemctl stop firewalld.service # setenforce 0 在NFS服务器上搭建NFS服务

安装服务 # rpm -q nfs-utils # rpm -q rpcbind //看是否安装，服务已安装

编辑配置文件 # vim /etc/exports /usr/share *(ro,sync) /opt/benet 192.168.100.0/24(rw,sync)//创建目录benet，192.168.100.0网段的可以进行读写和同步操作 /opt/accp 192.168.100.0/24(rw,sync)//创建目录accp，192.168.100.0网段的可以进行读写和同步操作

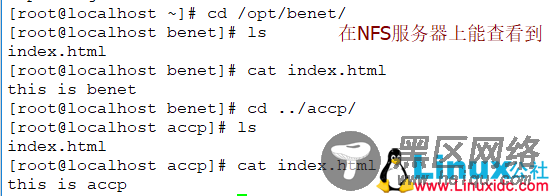

创建目录并赋予权限 # mkdir /opt/benet /opt/accp # chmod 777 /opt/benet /opt/accp

开启nfs服务并发布共享 # systemctl start nfs.service # exportfs -rv //发布共享

节点服务器挂载nfs服务器的共享文件

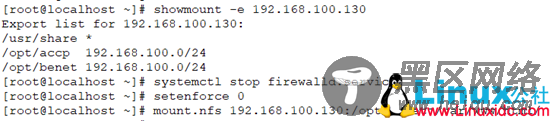

apache1将/opt/benet挂载到站点目录下 # showmount -e 192.168.100.130 //查看共享文件 # mount.nfs 192.168.100.130:/opt/benet /var/www/html //挂载 # cd /var/www/html/ # echo "this is benet" > index.html # systemctl start httpd.service

apache2将/opt/accp挂载到站点目录下 # showmount -e 192.168.100.130 //查看共享文件 # mount.nfs 192.168.100.130:/opt/accp /var/www/html //挂载 # echo "this is accp" > index.html # systemctl start httpd.service

LVS服务器(注意是双网卡)

安装ipvsadm管理工具 # yum install ipvsadm -y

加载内核模块 # modprobe ip_vs

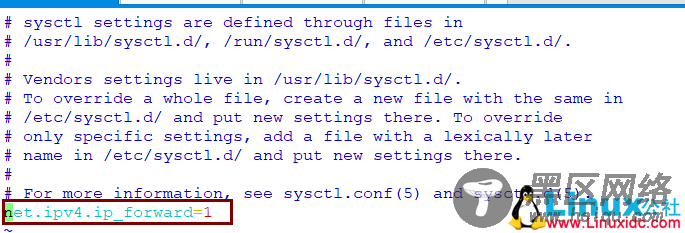

设置路由转发（因为是双网卡） # vim /etc/sysctl.conf 末尾添加：net.ipv4.ip_forward = 1 # sysctl -p //立即生效
