Cacti安装与部署案例(4)

监控端CACTI配置:

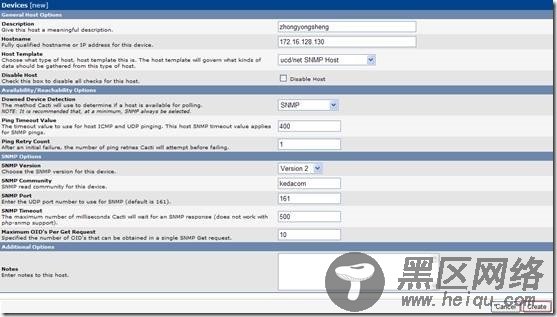

在Cacti控制台中,点击左侧栏“Management”下的“Devices”,然后单击上方的“Add”按钮,进入添加新设备的页面:

clip_image030

接在后面的步骤同上

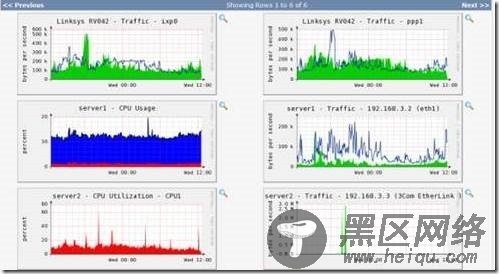

下图为Cacti所形成监控图表:

clip_image032

6 Cacti常见问题解决方法 6.1 Cacti监控H3C注意的问题

(一) 一般说来,Cacti图片的描述都是 |host_description| - Traffic - |query_ifName| 这个形式,对于华为的设备,query_ifName 类似于GigabitEthernet4/3/2形式,应为长度不够,可能导致后面的模块号,端口号无法显示。 GigabitEthernet4/3/2显示成GigabitEthernet。

解决方法:

Console -> Settings  -> Visual  ->Maximum Field Length: 默认 15,修改成80就OK了。

(二) 对于Traffic 大于800Mbits/s的无法显示问题。

解决方法:

在创建graph前修改 Data Templates -> Interface Traffic  ->

1: traffic_in  -> Maximum Value Use Per-Data Source Value 默认是100000000 后面再添 几个0就OK了.

2: traffic_out 也要修改,最好在使用new graph创建新的graph之前修改后,否则之后修改会有一定的麻烦,甚至无法正常工作。

6.2 Cacti监控Windows系统的主机出现无法获取CPU和内存信息解决方法

(一) windows主机

1、安装snmp服务

控制面板 -> 添加删除程序 -> 添加/删除windows组件 -> 管理和监视工具 -> 简单网络管理协议(SNMP)

2、配置snmp服务

管理工具 -> 服务 -> SNMP Service -> 安全 -> 接受团体名称 添加public,这个是用来登录的密码,自定义的 -> 接受来自这些主机的SNMP数据包 填上你的cacti服务器IP

3、安装第三方软件snmp informant

,目前是STD 1.6。安装很简单,注意一定在配置完snmp以后装,不然会提示你没有配置snmp。

(二) cacti服务器

1、测试监控机的snmp连接

# snmpwalk -v2c -c public 192.168.0.1 system

SNMPv2-MIB::sysDescr.0 = STRING: Hardware: x86 Family 6 Model 15 Stepping 7 AT/AT COMPATIBLE – Software: Windows Version 5.2 (Build 3790 Multiprocessor Free)

SNMPv2-MIB::sysObjectID.0 = OID: SNMPv2-SMI::enterprises.311.1.1.3.1.2

DISMAN-EVENT-MIB::sysUpTimeInstance = Timeticks: (7862939) 21:50:29.39

SNMPv2-MIB::sysContact.0 = STRING:

SNMPv2-MIB::sysName.0 = STRING: CHINESE-FD21F3C

SNMPv2-MIB::sysLocation.0 = STRING:

SNMPv2-MIB::sysServices.0 = INTEGER: 76

显示这个说明连接正常,如果不能正常连接,检查监控机snmp服务器是否正常还有防火墙有没有开放snmp的端口 udp 161

2、cacti模板文件 Windows XP/Win2000/Win2003/Vista/Win2008 Templates

下载地址

解压后10个文件

cacti_data_query_w32_-_cpu_statistics.xml

cacti_data_query_w32_-_network_statistics.xml

cacti_data_query_w32_-_disk_statistics.xml

cacti_data_query_w32_-_object_statistics.xml

cacti_data_query_w32_-_memory_statistics.xml

以上文件在cactit管理界面,Import Templates导入。

snmp_informant_disk.xml

snmp_informant_objects.xml

snmp_informant_memory.xml

snmp_informant_cpu.xml

snmp_informant_network.xml

以上文件copy到服务器cacti安装目录的(/var/www/html/resource/snmp_queries

剩下的事情就是添加device还有graph,简单就不说啦。

7 总结

Cacti 带来的强大功能以及方便还远不止这些.Cacti上多达20多钟插件的使用,报警的实现等等,我将会在后续后续weathermap syslog monitor相关插件的案例中写入博客.

Cacti 的详细介绍请点这里
Cacti 的下载地址请点这里
