系统环境: RHEL6.5x86_64 small install selinux and iptables disabled
Virtual IP 192.168.2.253
192.168.2.162 server62.exampl.com (主节点)
192.168.2.163 server63.example.com（备用节点）
192.168.2.52 desktop52.example.com(real server)
192.168.2.53 desktop53.example.com(real server)
编辑/etc/hoststs做以上解析
一. Piranha 方案基本简绍.
1. Piranha 方案优点:
1.1 配置简洁高效:
配置简便一个 lvs.conf 配置文件即可搞定(类 keepalived 方案.)
1.2 WEB 配置界面.
WEB 配置对于那些不懂 LVS 配置的人员来说非常吸引力,你几乎只要花 15 分钟就可以配置好一个完美的负载均衡及高可用性方案.
1.3 完整的功能:
主备 LVS (Load Balancer)的 Heartbeat 和 HA (pulse, send_arp) ,Load Balancer 和 Real Server 间进程服务的 Heartbeat (nanny)
*IPVS 功能 (lvsd)
*IPVS 的管理 (ipvsadm)
2. Piranha 方案原理结构描述:
Piranha 方案是基于 LVS 基础上设计的一套负载均衡高可用解决方案.
LVS 运行在一对有相似配置的计算机上:
一个作为活动 LVS Router(Active LVS Router), 一个作为备份 LVS Router(Backup LVS Router)。
活动 LVS Router 服务有两个角色:
* 均衡负载到真实服务器上。
* 检查真实服务器提供的服务是否正常。
备份 LVS Router 用来监控活动的 LVS Router,以备活动的 LVS Router 失败时由备份 LVS Router 接管。
Pulse:
Pulse 进程运行在活动 LVS Router 和备份 LVS Router 上。 在备份 LVS Router 上,pulse 发送一个心跳(heartbeat)到活动 LVS Router 的公网接口上以检查活动 LVS Router 是否正常。
在活动 LVS Router 上,pulse 启动 lvs 进程并响应来自于备份 LVS Router 的心跳。
lvsd:
lvs 进程调用 ipvsadm 工具去配置和维护 IPVS 路由表,并为每一个在真实服务器上的虚拟服务启动一个 nanny 进程。
nanny:
每一个 nanny 进程去检查真实服务器上的虚拟服务状态,并将故障情况通知 lvs进程。假如一个故障被发现,lvs 进程通知 ipvsadm 在 IPVS 路由表中将此节点删除。
send_arp:
如果备份 LVS Router 未收到来自于活动 LVS Router 的响应, 它将调用 send_arp 将虚拟 IP 地址再分配到备份 LVS Router 的公网接口上。 并在公网接口和局域网接口上分别发送一个命令去关掉活动 LVS Router 上的 lvs进程。同时启动自己的 lvs 进程来调度客户端请求。
3. Piranha 方案基本套件安装:
#yum install ipvsadm modcluster piranha system‐config‐cluster php php‐cli php‐common
4. 配置文件介绍:
/etc/sysconfig/ha/lvs.cf //由:3636 web界面配置的配置文件写入此文件.
/etc/init.d/piranha‐gui start //启动 piranha 服务的 WEB 配置界面.
/etc/init.d/pulse //启动 piranha 服务读取的就是/etc/sysconfig/ha/lvs.cf.
通过LVS实现WEB站点的MySQL高可用
企业Web高可用集群实战之LVS+Keepalived+MySQL HA
二. Piranha 配置
通过 WEB 界面配置 Piranha 服务.
# /etc/init.d/piranha‐ gui start //启动 Piranha 服务.
#/usr/sbin/piranha‐ passwd //设置密码,请设置你的 piranha 服务 WEB 配置登陆密码.

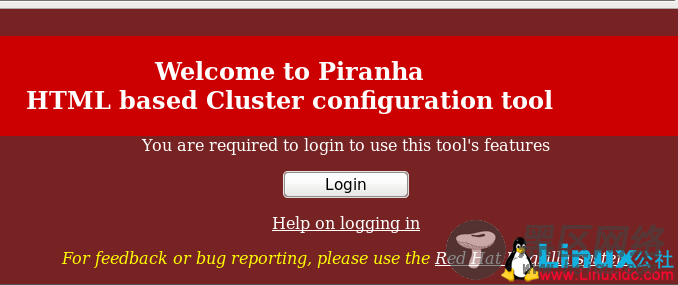

:3636 //输入用户名: piranha 及刚才设置的密码登陆.

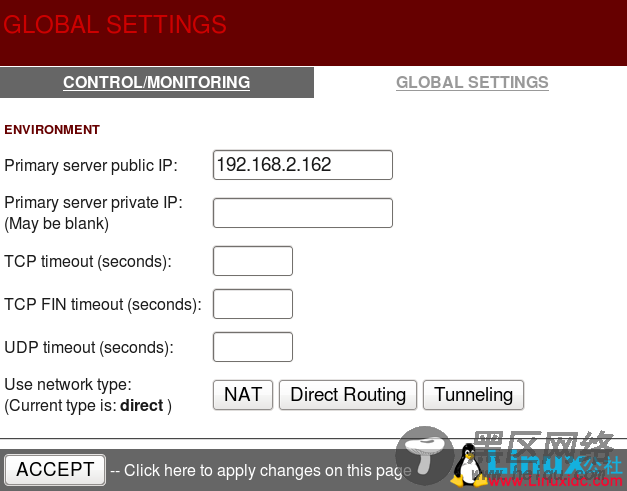

登陆后,选择 Global Settings 这是对 LVS 的配置
Primary server public IP 输入公网 IP:192.168.2.162,应用后按 ACCEPT 按钮保存设置。
通过 WEB 配置主 LVS 的信息
1. 配置主 LVS

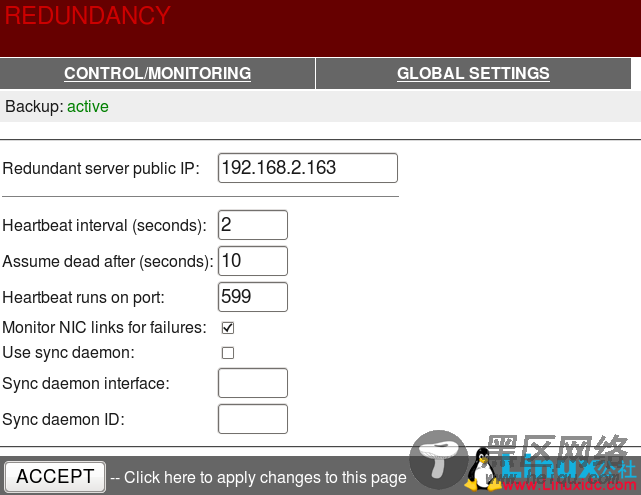

2.配置备份 LVS

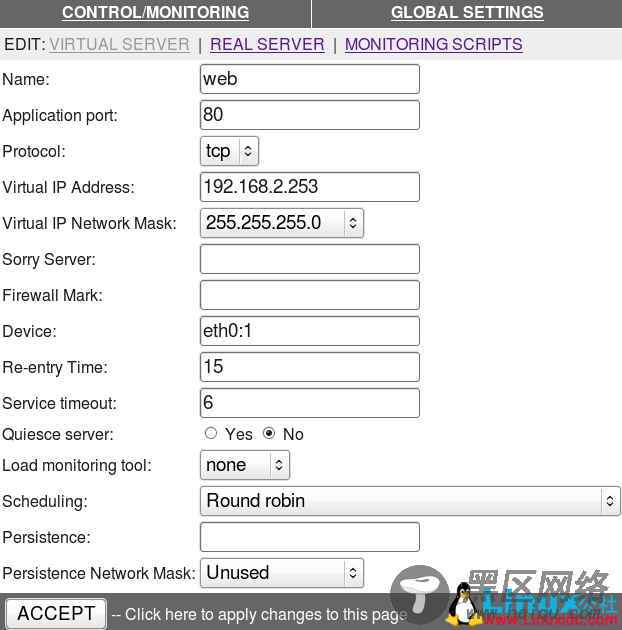

3. 配置添加 LVS( VIP 信息)
