下面介绍LVS常用的三种负载均衡模式
1）NAT模式-网络地址转换 Virtualserver via Network address translation(VS/NAT)
这个是通过网络地址转换的方法来实现调度的。首先调度器(LB)接收到客户的请求数据包时（请求的目的IP为VIP），根据调度算法决定将请求发送给哪个后端的真实服务器（RS）。然后调度就把客户端发送的请求数据包的目标IP地址及端口改成后端真实服务器的IP地址（RIP）,这样真实服务器（RS）就能够接收到客户的请求数据包了。真实服务器响应完请求后，查看默认路由（NAT模式下我们需要把RS的默认路由设置为LB服务器。）把响应后的数据包发送给LB,LB再接收到响应包后，把包的源地址改成虚拟地址（VIP）然后发送回给客户端。
VS/NAT是一种最简单的方式，所有的RealServer只需要将自己的网关指向Director即可。客户端可以是任意操作系统，但此方式下，一个Director能够带动的RealServer比较有限。在VS/NAT的方式下，Director也可以兼为一台RealServer。VS/NAT的体系结构如图所示。

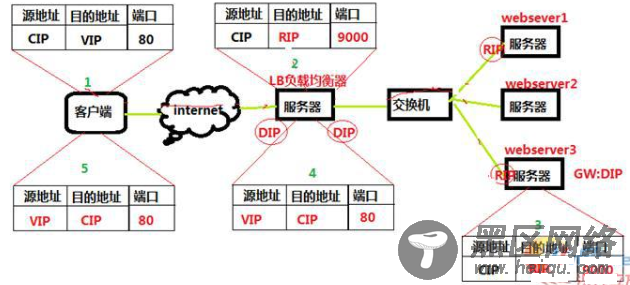

NAT工作模式下，调度过程IP包详细图：
NAT模式的以上原理图简述：
1) 客户端请求数据，目标IP为VIP
2) 请求数据到达LB服务器，LB根据调度算法将目的地址修改为RIP地址及对应端口（此RIP地址是根据调度算法得出的。）并在连接HASH表中记录下这个连接。
3) 数据包从LB服务器到达RS服务器webserver，然后webserver进行响应。Webserver的网关必须是LB，然后将数据返回给LB服务器。
4) 收到RS的返回后的数据，根据连接HASH表修改源地址VIP&目标地址CIP，及对应端口80.然后数据就从LB出发到达客户端。
5) 客户端收到的就只能看到VIP\DIP信息。
NAT模式优缺点：
1) NAT技术将请求的报文和响应的报文都需要通过LB进行地址改写，因此网站访问量比较大的时候LB负载均衡调度器有比较大的瓶颈，一般要求最多之能10-20台节点。
2) 只需要在LB上配置一个公网IP地址就可以了。
3) 每台内部的节点服务器的网关地址必须是调度器LB的内网地址。
4) NAT模式支持对IP地址和端口进行转换。即用户请求的端口和真实服务器的端口可以不一致。

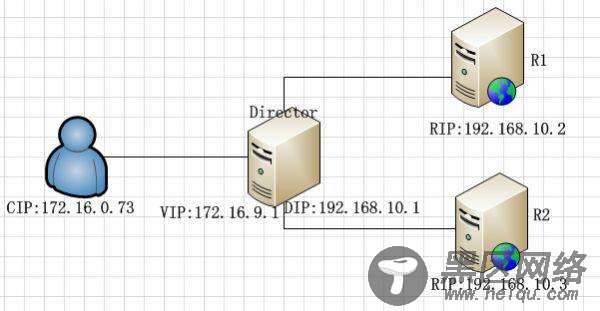

再看下面的NAT模式图
客户发出请求，发送请求给链接调度器的VIP，调度器将请求报文中的目标Ip地址改为RIP。这样服务器RealServer将请求的内容发给调度器，调度器再将报文中的源IP地址改为VIP;
1) 当用户请求到达Director Server，此时请求的数据报文会先到内核空间的PREROUTING链。 此时报文的源IP为CIP，目标IP为VIP;
2) PREROUTING检查发现数据包的目标IP是本机，将数据包送至INPUT链;
3) IPVS比对数据包请求的服务是否为集群服务，若是，修改数据包的目标IP地址为后端服务器IP，然后将数据包发至POSTROUTING链。 此时报文的源IP为CIP，目标IP为RIP
4) POSTROUTING链通过选路，将数据包发送给Real Server;
5) Real Server比对发现目标为自己的IP，开始构建响应报文发回给Director Server。 此时报文的源IP为RIP，目标IP为CIP;
6) Director Server在响应客户端前，此时会将源IP地址修改为自己的VIP地址，然后响应给客户端。 此时报文的源IP为VIP，目标IP为CIP;
NAT模式特点和注意事项：
1) 很好配置，原理简单易懂;
2) 由于调度器的工作量太大，很容易成为整个集群系统的瓶颈;
3) RS应该使用私有地址；
4) RS的网关的必须指向DIP；
5) RIP和DIP必须在同一网段内；
6) 请求和响应的报文都得经过Director；在高负载场景中，Director很可能成为系统性能瓶颈；
7) 支持端口映射；
8) RS可以使用任意支持集群服务的OS；
2）TUN模式-IP隧道模式 Virtual Server via IP Tunneling(VS/TUN)
IP隧道(IP tunneling)是将一个IP报文封装在另一个IP报文的技术，这可以使得目标为一个IP地址的数据报文能被封装和转发到另一个IP地址。IP隧道技术亦称为IP封装技术(IP encapsulation)。
