Oracle数据库应用系统结构图解(2)

  这种结构由多个数据库服务器,多个数据文件组成,虽然一台计算机上装有两个数据库,但是它们的内存结构、服务器进程和数据库文件等都不是共享的,它们有各自的内存机构、服务器进程和数据库文件,彼此之间不能进行共享,即一个数据库的进程不能访问另一个数据库的文件。这种结构对硬件要求较高(内存大、CPU运算强、硬盘快),一般不采用这种结构。

7.Oracle 分布式数据库系统结构

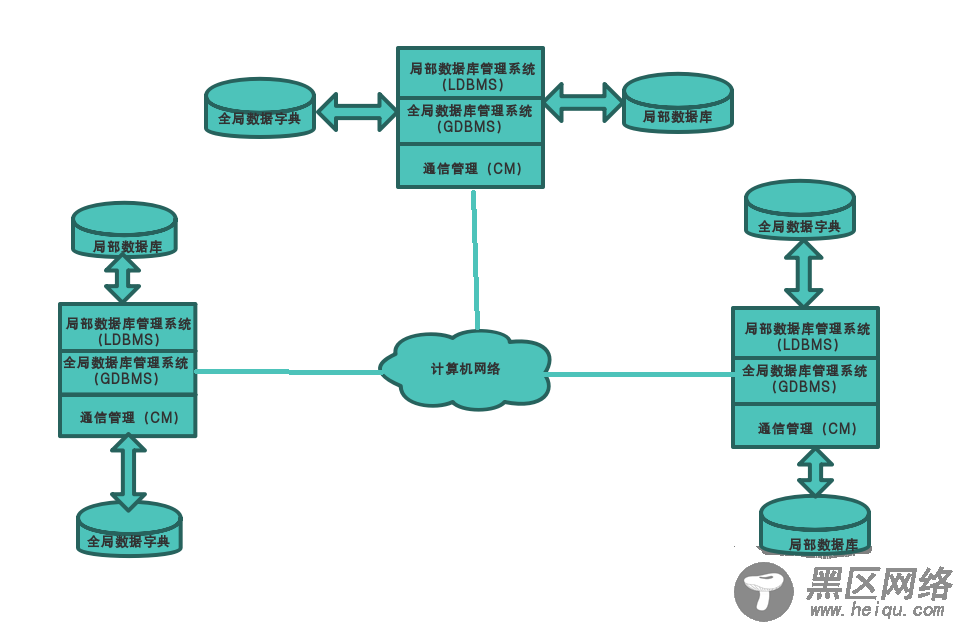

  数据库系统按数据分布方式可分为集中式数据库系统和分布式数据库系统。集中式数据库系统是将数据集中存放在一台计算机上,而分布式数据库系统是将数据存放在由计算机网络连接的不同计算机上。一个分布式数据库是由分布于计算机网络上的多个逻辑相关的的数据库组成,网络的每个节点都具有独立处理能力,可以执行局部应用,也可以通过网络执行全局应用。如图2-6为分布式数据库系统结构:

Oracle数据库应用系统结构图解

图2-6 分布式数据库系统结构

  从图2-6可以看出,分布式数据库系统由以下部分组成:

局部数据库管理系统 :创建和管理局部数据库,执行局部和全局应用子查询。

全局数据库管理系统:协调各局部数据库管理系统,共同完成全局事务的执行并保证全局数据库执行的正确性和全局数据的完整性。

通信管理:实现分布在网络中各个数据库之间的通信。

全局数据字典:存放全局概念模式。

局部数据库:查询全局数据库信息。

  分布式数据库管理系统的数据在物理上是分布存储,即数据存放在计算机网络上不同节点(局部数据库),而在逻辑上数据之间有语义上的联系,属于一个系统。访问数据库的用户即可是本地用户,也可是网络连接的远地用户。

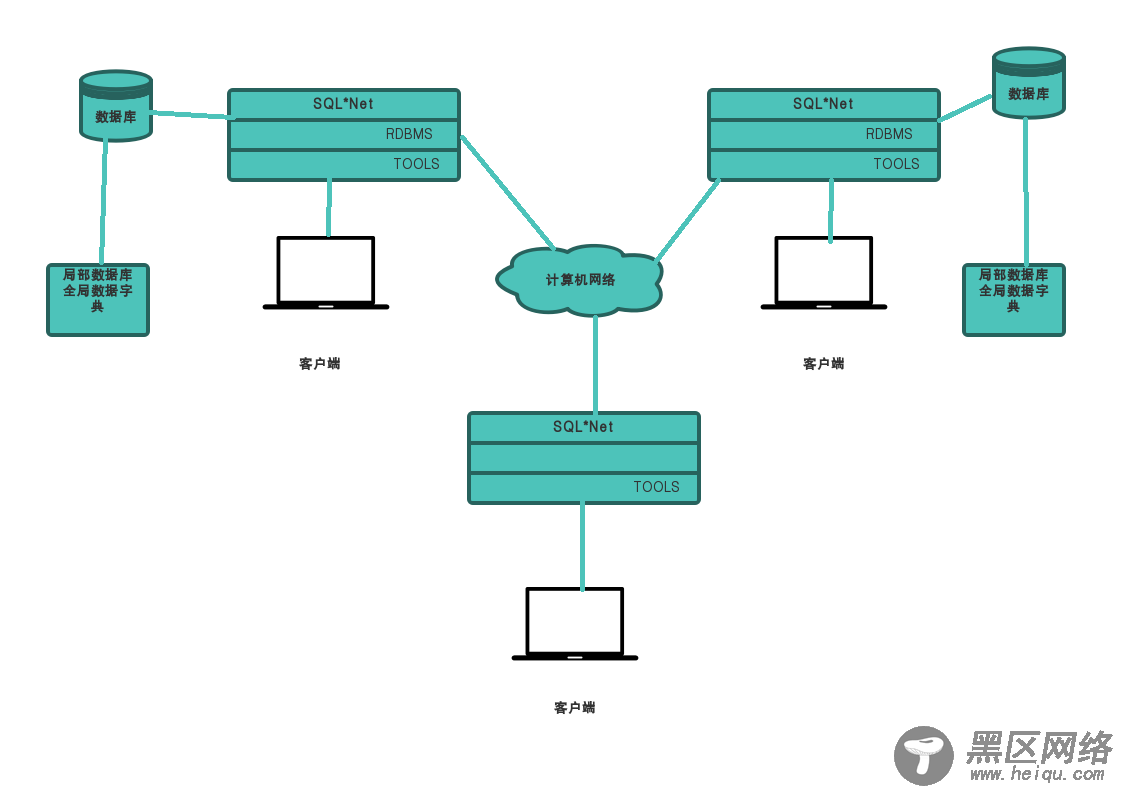

  Oracle支持分布式数据结构,属于客户/服务器模式结构。在网络中每个用户具有多用户处理能力的硬件平台都可以作为服务器,多个服务器上的数据库对用户来讲是一个逻辑上的单一数据库系统。在分布式数据库中,各个服务器之间可以实现数据的实时、定时复制,通过Oracle的远程数据复制选件、快照等在多个不同地域实现数据远程复制。图2-7为Oracle分布式数据库系统结构。

Oracle数据库应用系统结构图解

  图2-7 Oracle分布式数据库系统结构
