LVS+Heartbeat 高可用集群方案操作步骤详解

已经分别介绍了LVS基础知识Heartbeat基础知识, 今天这里简单说下LVS+Heartbeat实现高可用web集群方案的操作说明.

Heartbeat 项目是 Linux-HA 工程的一个组成部分,它实现了一个高可用集群系统。心跳服务和集群通信是高可用集群的两个关键组件,在 Heartbeat 项目里,由 heartbeat 模块实现了这两个功能。

Heartbeat的高可用集群采用的通信方式是udp协议和串口通信,而且heartbeat插件技术实现了集群间的串口、多播、广播和组播通信。它实现了HA 功能中的核心功能——心跳,将Heartbeat软件同时安装在两台服务器上,用于监视系统的状态,协调主从服务器的工作,维护系统的可用性。它能侦测服务器应用级系统软件、硬件发生的故障,及时地进行错误隔绝、恢复;通过系统监控、服务监控、IP自动迁移等技术实现在整个应用中无单点故障,简单、经济地确保重要的服务持续高可用性。  Heartbeat采用虚拟IP地址映射技术实现主从服务器的切换对客户端透明的功能。但是单一的heartbeat是无法提供健壮的服务的,所以这里结合使用lvs进行负载均衡。

LVS是Linux Virtual Server的简写, 意即Linux虚拟服务器,是一个虚拟的服务器集群系统。说到lvs就得提到ipvs (ipvsadm命令),ipvs 是 lvs集群系统的核心软件,它的主要作用是安装在 Load Balancer 上,把发往 Virtual IP 的请求转发到 Real Server 上。

ldirectord是配合lvs作为一种健康检测机制,要不负载均衡器在节点挂掉后依然没有检测的功能。

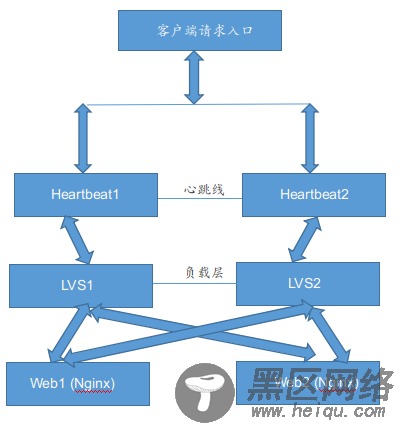

案例架构草图如下:

LVS+Heartbeat 高可用集群方案操作步骤详解

1) 基本环境准备 (CentOS6.9系统)

172.16.60.206(eth0)    HA主节点(ha-master)      heartbeat, ipvsadm, ldirectord
172.16.60.207(eth0)    HA备节点(ha-slave)        heartbeat, ipvsadm, ldirectord
172.16.60.111          VIP地址
172.16.60.204(eth0)    后端节点1(rs-204)        nginx, realserver
172.16.60.205(eth0)    后端节点2(rs-205)        nginx, realserver

1) 关闭防火墙和selinux (四台节点机都操作)
[root@ha-master ~]# /etc/init.d/iptables stop
[root@ha-master ~]# setenforce 0
[root@ha-master ~]# vim /etc/sysconfig/selinux
SELINUX=disabled

2) 设置主机名和绑定hosts (两台HA节点机器都操作)
主节点操作
[root@ha-master ~]# hostname ha-master
[root@ha-master ~]# vim /etc/sysconfig/network
HOSTNAME=ha-master
[root@ha-master ~]# vim /etc/hosts
172.16.60.206 ha-master
172.16.60.207 ha-slave

备节点操作
[root@ha-slave ~]# hostname ha-slave
[root@ha-slave ~]# vim /etc/sysconfig/network
HOSTNAME=ha-slave
[root@ha-slave ~]# vim /etc/hosts
172.16.60.206 ha-master
172.16.60.207 ha-slave

3) 设置ip路由转发功能 (四台节点机器都设置)
[root@ha-master ~]# echo 1 > /proc/sys/net/ipv4/ip_forward
[root@ha-master ~]# vim /etc/sysctl.conf
net.ipv4.ip_forward = 1
[root@ha-master ~]# sysctl -p

2) 安装配置 Heartbeat  (两台HA节点机都操作)

1) 首先安装heartbeat (HA主备两个节点都要同样操作)
分别下载epel-release-latest-6.noarch.rpm 和 ldirectord-3.9.5-3.1.x86_64.rpm
下载地址: https://pan.baidu.com/s/1IvCDEFLCBYddalV89YvonQ
提取密码: gz53

[root@ha-master ~]# ll epel-release-latest-6.noarch.rpm
-rw-rw-r-- 1 root root 14540 Nov  5  2012 epel-release-latest-6.noarch.rpm
[root@ha-master ~]# ll ldirectord-3.9.5-3.1.x86_64.rpm
-rw-rw-r-- 1 root root 90140 Dec 24 15:54 ldirectord-3.9.5-3.1.x86_64.rpm

[root@ha-master ~]# yum install -y epel-release
[root@ha-master ~]# rpm -ivh epel-release-latest-6.noarch.rpm --force
[root@ha-master ~]# yum install -y heartbeat* libnet
[root@ha-master ~]# yum install -y ldirectord-3.9.5-3.1.x86_64.rpm      #因为依赖比较多, 所以直接采用yum方式安装

2) 配置heartbeat (HA主备两个节点都要操作)
安装完heartbeat后系统会生成一个/etc/ha.d/目录,此目录用于存放heartbeat的有关配置文件。
Heartbeat自带配置文件的注释信息较多,在此手工编写有关配置文件,heartbeat常用配置文件有四个,分别是:
ha.cf:heartbeat主配置文件
ldirectord.cf:资源管理文件
haresources:本地资源文件
authkeys:认证文件

[root@ha-master ~]# cd /usr/share/doc/heartbeat-3.0.4/
[root@ha-master heartbeat-3.0.4]# cp authkeys ha.cf haresources /etc/ha.d/

[root@ha-master heartbeat-3.0.4]# cd /usr/share/doc/ldirectord-3.9.5
[root@ha-master ldirectord-3.9.5]# cp ldirectord.cf /etc/ha.d/
[root@ha-master ldirectord-3.9.5]# cd /etc/ha.d/
[root@ha-master ha.d]# ll
total 56
-rw-r--r-- 1 root root  645 Dec 24 21:37 authkeys
-rw-r--r-- 1 root root 10502 Dec 24 21:37 ha.cf
-rwxr-xr-x 1 root root  745 Dec  3  2013 harc
-rw-r--r-- 1 root root  5905 Dec 24 21:37 haresources
-rw-r--r-- 1 root root  8301 Dec 24 21:38 ldirectord.cf
drwxr-xr-x 2 root root  4096 Dec 24 21:28 rc.d
-rw-r--r-- 1 root root  692 Dec  3  2013 README.config
drwxr-xr-x 2 root root  4096 Dec 24 21:28 resource.d
-rw-r--r-- 1 root root  2082 Mar 24  2017 shellfuncs

3) 配置heartbeat的主配置文件ha.cf  (HA主备节点配置一样)
[root@ha-master ha.d]# pwd
/etc/ha.d
[root@ha-master ha.d]# cp ha.cf ha.cf.bak
[root@ha-master ha.d]# > ha.cf
[root@ha-master ha.d]# vim ha.cf
debugfile /var/log/ha-debug
logfile /var/log/ha-log        #日志存放位置
#crm yes                            #是否开启集群资源管理功能
logfacility        local0        #记录日志等级
keepalive 2                        #心跳的时间间隔,默认时间单位为秒
deadtime 5                        #超出该时间间隔未收到对方节点的心跳,则认为对方已经死亡。
warntime 3                        #超出该时间间隔未收到对方节点的心跳,则发出警告并记录到日志中,但此时不会切换
initdead 10          #在某些系统上,系统启动或重启之后需要经过一段时间网络才能正常工作,该选项用于解决这种情况产生的时间间隔。取值至少为deadtime的两倍。
udpport  694        #设置广播通信使用的端口,694为默认使用的端口号。
bcast        eth0              # Linux指定心跳使用以太网广播方式,并在eth0上进行广播。"#"后的要完全删除,要不然要出错。
ucast eth0 172.16.60.207      #采用网卡eth0的UDP多播来组织心跳,后面跟的IP地址应该为双机中对方的IP地址!!!!!
auto_failback on            #在该选项设为on的情况下,一旦主节点恢复运行,则自动获取资源并取代备用节点。off主节点恢复后变为备用节点,备用为主节点!!!!!
#stonith_host *    baytech 10.0.0.3 mylogin mysecretpassword
#stonith_host ken3  rps10 /dev/ttyS1 kathy 0
#stonith_host kathy rps10 /dev/ttyS1 ken3 0
#watchdog /dev/watchdog
node  ha-master          #主机节点名,可通过"uname -n"查看,默认为主节点!!!!!
node  ha-slave              #备用机节点名,默认为次节点,要注意顺序!!!!
#ping 172.16.60.207        # 选择ping节点,选择固定路由作为节点。ping节点仅用来测试网络连接。一般选择这行ping测试就行, 下面一行注释掉.
ping_group group1 172.16.60.204 172.16.60.205    #这个地址并不是双机中的两个节点地址,而是仅仅用来测试网络的连通性. 当这两个IP 都不能ping通时,对方即开始接管资源。
respawn root /usr/lib64/heartbeat/ipfail                    #选配项。其中rootr表示启动ipfail进程的身份。要确保/usr/lib64/heartbeat/ipfail这个路径正确(可以用find命令搜索出来), 否则heartbeat启动失败
apiauth ipfail gid=root uid=root

============================温馨提示================================
HA备节点的ha.cf文件只需要将上面配置中的ucast一行内容改为"ucast eth0 172.16.60.206" 即可, 其他配置内容和上面HA主节点的ha.cf完全一样!

4) 配置heartbeat的认证文件authkeys (HA主备节点配置必须一致)
[root@ha-master ~]# cd /etc/ha.d/
[root@ha-master ha.d]# cp authkeys authkeys.bak
[root@ha-master ha.d]# >authkeys
auth 3                                                      #auth后面指定的数字,下一行必须作为关键字再次出现! 一共有"1", "2","3" 三行, 这里选择"3"关键字, 选择"1"和"2"关键字也行, HA主备节点必须一致!
#1 crc
#2 sha1 HI!
3 md5 Hello!

必须将该文件授权为600
[root@ha-master ha.d]# chmod 600 authkeys
[root@ha-master ha.d]# ll authkeys
-rw------- 1 root root 20 Dec 25 00:16 authkeys

5) 修改heartbeat的资源文件haresources (HA主备节点配置必须完全一致)
[root@ha-slave ha.d]# cp haresources haresources.bak
[root@ha-slave ha.d]# >haresources
[root@ha-slave ha.d]# vim haresources          # 在文件结尾添加下面一行内容. 由于该文件默认全是注释,可以先清空该文件, 然后添加下面这一行内容
ha-master IPaddr::172.16.60.111 ipvsadm ldirectord

配置说明:
上面设置ha-maser为主节点, 集群VIP为172.16.60.111, ipvsadm ldirectord为所指定需要监视的应用服务.
这样启动heartbeat服务的时候, 会自动启动ipvsadm和ldirectord服务.
ipvsadm服务的配置文件为/etc/sysconfig/ipvsadm, 后面会配置这个.
ldirectord 服务的配置文件为/etc/ha.d/ldirectord.cf, 后面会配置这个

6) 配置heartbeat的监控文件ldirectord.cf (HA主备节点配置必须完全一致)
ldirectord,用于监控在lvs集群的真实服务。ldirectord是和heartbeat相结合的一个服务,可以作为heartbeat的一个启动服务。
Ldirectord 的作用是监测 Real Server,当 Real Server失效时,把它从 Load Balancer列表中删除,恢复时重新添加。
将ldrectord的配置文件复制到/etc/ha.d下,因为默认没有放到这个路径下, 并且在ldirectord.cf文件中要配置"quiescent=no" 。

[root@ha-master ha.d]# cp ldirectord.cf ldirectord.cf.bak
[root@ha-master ha.d]# vim ldirectord.cf
checktimeout=3      #判定realserver出错时间
checkinterval=1      #指定ldirectord在两次检查之间的间隔时间,即主从切换的时间间隔
autoreload=yes      #是否自动重载配置文件
logfile="/var/log/ldirectord.log"    #指定ldirectord的日志文件路径
#logfile="local0"
#emailalert="root@30920.cn"
#emailalertfreq=3600
#emailalertstatus=all
quiescent=no        #如果一个realserver节点在checktimeout设置的时间周期内没响应,将会被踢除,中断现有客户端的连接。 设置为yes, 则出问题的realserver节点不会被踢出, 只是新的连接不能到达。

virtual=172.16.60.111:80    #指定虚拟IP,注意在virtual这行后面的行必须缩进一个tab字符进行标记!! 否则极有可能因为格式配置不正确而导致ldirectord启动失败
        real=172.16.60.204:80 gate  #gate为lvs的DR模式,ipip表示TUNL模式,masq表示NAT模式
        real=172.16.60.205:80 gate  #当所有RS机器不能访问的时候WEB重写向地址; 即表示realserver全部失败,vip指向本机80端口
        fallback=127.0.0.1:80 gate    #指定服务类型,这里对HTTP进行负载均衡
        service=http        #指定服务类型,这里对HTTP进行负载均衡
        scheduler=wlc      #指定调度算法,这里的算法一定要和lvs脚本(/etc/sysconfig/ipvsadm)的算法一样
        persistent=600    #持久链接:表示600s之内同一个客户端ip将访问同一台realserver. 除非这个realserver出现故障,才会将请求转发到另一个realserver
        #netmask=255.255.255.255
        protocol=tcp          # 指定协议
        checktype=negotiate  #指定检查类型为协商 (或者执行检查类型为negotiate, 表示通过交互来判断服务是否正常)
        checkport=80        # 监控的端口
        request="lvs_testpage.html"  #请求监控地址, 这个文件一定要放到后端realserver监控端口的根目录下, 即放到两台realserver的nginx根目录下
        receive="Test HA Page"      #指定请求和应答字符串,也就是上面lvs_testpage.html的内容
        #virtualhost=www.x.y.z      #虚拟服务器的名称可任意指定

============================温馨提示======================================
配置如上,通过virtual来定义vip,接下来是定义real service的节点,fallback是当所有real挂掉后,访问请求到本机的80端口上去,一般这个页面显示服务器正在维护等界面。
service表示;调度的服务,scheduler是调度算法,protocol是定义协议,checktype是检查类型为协商,checkport就是检查的端口,也就是健康检查。

上面在/etc/ha.d/ldirectord.cf文件里定义了一个80端口的代理转发, 如果还有其他端口, 比如3306,
 则只需要在下面再添加一个"virtual=172.16.60.111:3306 ...."类似上面的配置即可! 配置案例在备份的ldirectord.cf.bak文件里有.

ldirectord.cf文件的配置, 最好按照这个文件里的配置范例去修改, 不要全部清空后自行添加, 否则容易因为配置格式问题导致ldirectord服务启动失败!

使用status查看ldirectord服务, 只要不出现报错信息, 就说明ldirectord.cf文件配置没有问题了!
[root@ha-master ha.d]# /etc/init.d/ldirectord status

3) 安装配置 LVS  (两台HA节点机操作一致)
