LVS的DR模型工作流程从ip数据层的详细分析
[日期：2012-07-23] 来源：51cto 作者：itnihao [字体：]
版本V1.0
时间2012-07-22
版权GPL
作者itnihao 邮箱 itnihao@qq.com
博客
架构如下
Vip 192.168.16.20
Dip 192.168.16.22
Real server1 192.168.16.2
Real server2 192.168.16.3
Real server3 192.168.16.4
客户端ip 192.168.16.90
关于lvs-DR集群模型的搭建，此处略过。
各服务器的mac地址如下
客户端的mac地址如下
客户端访问vip
访问成功
抓包数据如下

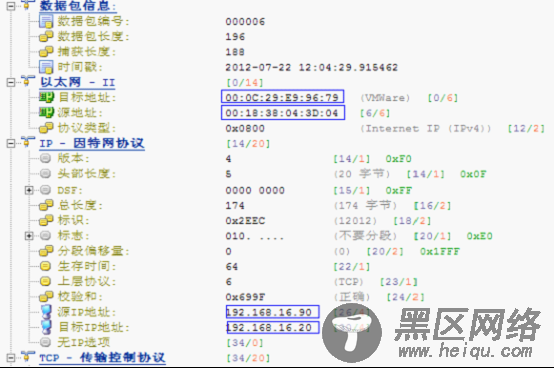

A.客户端抓包数据如下：
由于是一个二层网络环境发送数据包，故封装的有二层数据包
源 mac 00:18:38:04:3D:04 为客户端192.168.16.90
目的mac 00:0C:29:E9:96:79 为 vip 192.168.16.20

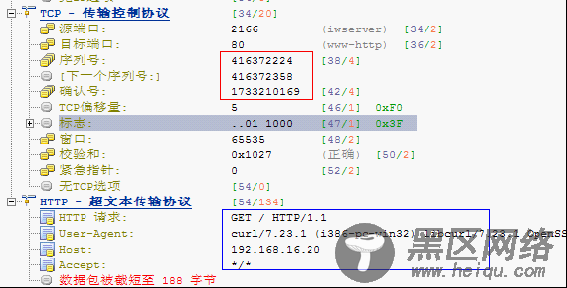

Tcp序列号为
序列号: 416372224 [38/4]
[下一个序列号:] 416372358
确认号: 1733210169 [42/4]

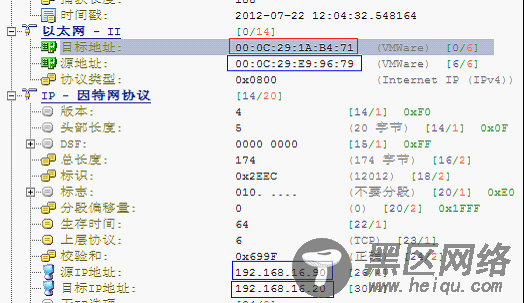

B.在lvs上面抓包如下
