红帽企业存储管理之DRBD应用详解(2)

DRBD在企业网络中的应用

一．案例应用背景

在方案中，通过DRBD保证了服务器数据的完整性和一致性。DRBD类似于一个网络RAID-1功能。当你将数据写入本地文件系统时，数据还将会被发送到网络中另一台主机上，以相同的形式记录在一个另文件系统中。主节点与备节点的数据可以保证实时相互同步。当本地主服务器出现故障时，备份服务器上还会保留有一份相同的数据，可以继续使用。

二．案例应用简化拓扑图

三．案例应用具体实现步骤：

1. 基本配置

1.1  node1基本配置&新建磁盘

1.1.1查看系统信息，同步时间

[root@node1 ~]# uname -rv

2.6.18-164.el5 #1 SMP Tue Aug 18 15:51:54 EDT 2009

[root@node1 ~]# cat /etc/RedHat-release

Red Hat Enterprise Linux Server release 5.4 (Tikanga)

[root@node1 ~]# hwclock -s

[root@node1 ~]# date

Wed Feb  8 13:55:50 CST 2012

1.1.2查看主机名称，修改查看ip地址

[root@node1 ~]# hostname

node1.junjie.com

[root@node1 ~]# cat /etc/sysconfig/network

NETWORKING=yes

NETWORKING_IPV6=no

HOSTNAME=node1.junjie.com

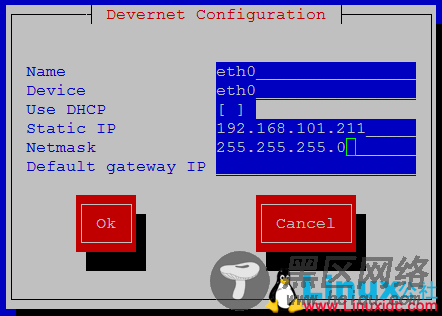

[root@node1 ~]#setup

[root@node1 ~]# service network restart

Shutting down interface eth0:                              [  OK  ]

Shutting down loopback interface:                          [  OK  ]

Bringing up loopback interface:                            [  OK  ]

Bringing up interface eth0:                                [  OK  ]

[root@node1 ~]# ifconfig eth0

eth0      Link encap:Ethernet  HWaddr 00:0C:29:AE:83:D1

          inet addr:192.168.101.211  Bcast:192.168.101.255  Mask:255.255.255.0

1.1.3配置/etc/hosts文件（就不用dns了）

[root@node1 ~]# echo "192.168.101.211 node1.junjie.com node1" >>/etc/hosts

[root@node1 ~]# echo "192.168.101.212 node2.junjie.com node2" >>/etc/hosts

1.1.4构建一个新的磁盘空间有利于实现DRBD技术

[root@node1 ~]# fdisk -l

Disk /dev/sda: 21.4 GB, 21474836480 bytes

255 heads, 63 sectors/track, 2610 cylinders

Units = cylinders of 16065 * 512 = 8225280 bytes



   Device Boot      Start         End      Blocks   Id  System

/dev/sda1   *           1          13      104391   83  Linux

/dev/sda2              14        1318    10482412+  83  Linux

/dev/sda3            1319        1579     2096482+  82  Linux swap / Solaris

[root@node1 ~]# fdisk /dev/sda

p/n/p//+1000M/p/w

[root@node1 ~]# fdisk -l

Disk /dev/sda: 21.4 GB, 21474836480 bytes

255 heads, 63 sectors/track, 2610 cylinders

Units = cylinders of 16065 * 512 = 8225280 bytes



   Device Boot      Start         End      Blocks   Id  System

/dev/sda1   *           1          13      104391   83  Linux

/dev/sda2              14        1318    10482412+  83  Linux

/dev/sda3            1319        1579     2096482+  82  Linux swap / Solaris

/dev/sda4            1580        1702      987997+  83  Linux

[root@node1 ~]# partprobe /dev/sda

[root@node1 ~]# cat /proc/partitions

major minor  #blocks  name



   8     0   20971520 sda

   8     1     104391 sda1

   8     2   10482412 sda2

   8     3    2096482 sda3

   8     4     987997 sda4
