原始套接字实例:发送 UDP 数据包

以太网报文格式:

原始套接字实例:发送 UDP 数据包

详细的说明,请看《MAC 头部报文分析》。

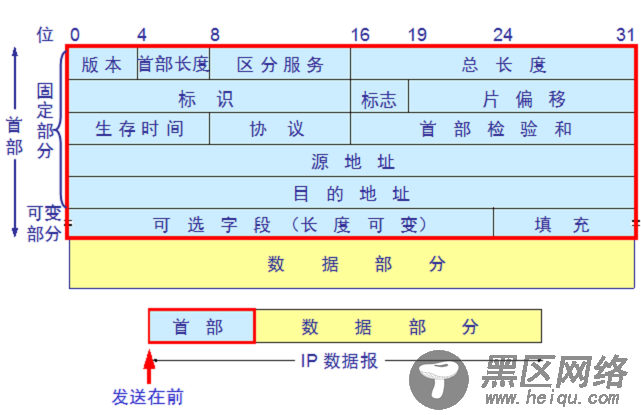

IP 报文格式:

原始套接字实例:发送 UDP 数据包

详细的说明,请看《IP 数据报格式详解》。

UDP 报文格式:

原始套接字实例:发送 UDP 数据包

详细的说明,请看《UDP 数据报格式详解》。

校验和函数:

/*******************************************************
功能:
 校验和函数
参数:
 buf: 需要校验数据的首地址
 nword: 需要校验数据长度的一半
返回值:
 校验和
*******************************************************/
unsigned short checksum(unsigned short *buf, int nword)
{
 unsigned long sum;
 for(sum = 0; nword > 0; nword--)
 {
  sum += htons(*buf);
  buf++;
 }
 sum = (sum>>16) + (sum&0xffff);
 sum += (sum>>16);
 return ~sum;
}

这里是在 Ubuntu 下通过原始套接字组一个 udp 数据包,给 PC 机的网络调试助手发送信息:

#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include <net/if.h>    //struct ifreq
#include <sys/ioctl.h>   //ioctl、SIOCGIFADDR
#include <sys/socket.h>
#include <netinet/ether.h>  //ETH_P_ALL
#include <netpacket/packet.h> //struct sockaddr_ll


unsigned short checksum(unsigned short *buf, int nword);//校验和函数
int main(int argc, char *argv[])
{
 //1.创建通信用的原始套接字
 int sock_raw_fd = socket(PF_PACKET, SOCK_RAW, htons(ETH_P_ALL));

 //2.根据各种协议首部格式构建发送数据报
 unsigned char send_msg[1024] = {
  //--------------组MAC--------14------
  0x74, 0x27, 0xea, 0xb5, 0xef, 0xd8, //dst_mac: 74-27-EA-B5-FF-D8
  0xc8, 0x9c, 0xdc, 0xb7, 0x0f, 0x19, //src_mac: c8:9c:dc:b7:0f:19
  0x08, 0x00,                        //类型:0x0800 IP协议
  //--------------组IP---------20------
  0x45, 0x00, 0x00, 0x00,            //版本号:4, 首部长度:20字节, TOS:0, --总长度--:
  0x00, 0x00, 0x00, 0x00,    //16位标识、3位标志、13位片偏移都设置0
  0x80, 17,  0x00, 0x00,    //TTL:128、协议:UDP(17)、16位首部校验和
  10,  221,  20,  11,    //src_ip: 10.221.20.11
  10,  221,  20,  10,    //dst_ip: 10.221.20.10
  //--------------组UDP--------8+78=86------
  0x1f, 0x90, 0x1f, 0x90,            //src_port:0x1f90(8080), dst_port:0x1f90(8080)
  0x00, 0x00, 0x00, 0x00,              //#--16位UDP长度--30个字节、#16位校验和
 };

 int len = sprintf(send_msg+42, "%s", "this is for the udp test");
 if(len % 2 == 1)//判断len是否为奇数
 {
  len++;//如果是奇数,len就应该加1(因为UDP的数据部分如果不为偶数需要用0填补)
 }

 *((unsigned short *)&send_msg[16]) = htons(20+8+len);//IP总长度 = 20 + 8 + len
 *((unsigned short *)&send_msg[14+20+4]) = htons(8+len);//udp总长度 = 8 + len
 //3.UDP伪头部
 unsigned char pseudo_head[1024] = {
  //------------UDP伪头部--------12--
  10,  221,  20,  11,    //src_ip: 10.221.20.11
  10,  221,  20,  10,    //dst_ip: 10.221.20.10
  0x00, 17,  0x00, 0x00,             //0,17,#--16位UDP长度--20个字节
 };

 *((unsigned short *)&pseudo_head[10]) = htons(8 + len);//为头部中的udp长度(和真实udp长度是同一个值)
 //4.构建udp校验和需要的数据报 = udp伪头部 + udp数据报
 memcpy(pseudo_head+12, send_msg+34, 8+len);//--计算udp校验和时需要加上伪头部--
 //5.对IP首部进行校验
 *((unsigned short *)&send_msg[24]) = htons(checksum((unsigned short *)(send_msg+14),20/2));
 //6.--对UDP数据进行校验--
 *((unsigned short *)&send_msg[40]) = htons(checksum((unsigned short *)pseudo_head,(12+8+len)/2));


 //6.发送数据
 struct sockaddr_ll sll;     //原始套接字地址结构
 struct ifreq ethreq;     //网络接口地址

 strncpy(ethreq.ifr_name, "eth0", IFNAMSIZ);   //指定网卡名称
 if(-1 == ioctl(sock_raw_fd, SIOCGIFINDEX, ðreq)) //获取网络接口
 {
  perror("ioctl");
  close(sock_raw_fd);
  exit(-1);
 }

 /*将网络接口赋值给原始套接字地址结构*/
 bzero(&sll, sizeof(sll));
 sll.sll_ifindex = ethreq.ifr_ifindex;
 len = sendto(sock_raw_fd, send_msg, 14+20+8+len, 0 , (struct sockaddr *)&sll, sizeof(sll));
 if(len == -1)
 {
  perror("sendto");
 }
 return 0;
}
