Python中使用Matplotlib绘制3D图形示例

3D图形能给我们对数据带来更加深入地理解。Python的matplotlib库就包含了丰富的3D绘图工具。3D图形在数据分析、数据建模、图形和图像处理等领域中都有着广泛的应用,下面将给大家介绍一下如何在Python中使用 matplotlib进行3D图形的绘制,包括3D散点、3D表面、3D轮廓、3D直线(曲线)以及3D文字等的绘制。

准备工作:

Python中绘制3D图形,依旧使用常用的绘图模块matplotlib,但需要安装mpl_toolkits工具包,安装方法如下:Windows命令行进入到python安装目录下的Scripts文件夹下,执行: pip3 install --upgrade matplotlib即可;Linux环境下直接执行该命令。

安装好这个模块后,即可调用mpl_tookits下的mplot3d类进行3D图形的绘制。

下面以实例进行说明。

1、创建三维坐标轴对象Axes3D

创建Axes3D主要有两种方式,一种是利用关键字projection='3d'l来实现,另一种则是通过从mpl_toolkits.mplot3d导入对象Axes3D来实现,目的都是生成具有三维格式的对象Axes3D。

#方法一,利用关键字
from matplotlib import pyplot as plt
from mpl_toolkits.mplot3d import Axes3D

#定义坐标轴
fig = plt.figure()
ax1 = plt.axes(projection='3d')
#ax = fig.add_subplot(111,projection='3d')  #这种方法也可以画多个子图


#方法二,利用三维轴方法
from matplotlib import pyplot as plt
from mpl_toolkits.mplot3d import Axes3D

#定义图像和三维格式坐标轴
fig=plt.figure()
ax2 = Axes3D(fig)

2、3D曲线和散点
随后在定义的坐标轴上画图:

import numpy as np
z = np.linspace(0,13,1000)
x = 5*np.sin(z)
y = 5*np.cos(z)
zd = 13*np.random.random(100)
xd = 5*np.sin(zd)
yd = 5*np.cos(zd)
ax1.scatter3D(xd,yd,zd, cmap='Blues')  #绘制散点图
ax1.plot3D(x,y,z,'gray')    #绘制空间曲线
plt.show()

效果图如下:

Python中使用Matplotlib绘制3D图形示例

3、3D曲面

下一步画3D曲面:

fig = plt.figure()  #定义新的三维坐标轴
ax3 = plt.axes(projection='3d')

#定义三维数据
xx = np.arange(-10,10,100)
yy = np.arange(-10,10,100)
X, Y = np.meshgrid(x, y)
Z = np.sin(X)+np.cos(Y)


#作图
ax3.plot_surface(X,Y,Z,cmap='rainbow')
#ax3.contour(X,Y,Z, zdim='z',offset=-2,cmap='rainbow)  #等高线图,要设置offset,为Z的最小值
plt.show()

Python中使用Matplotlib绘制3D图形示例

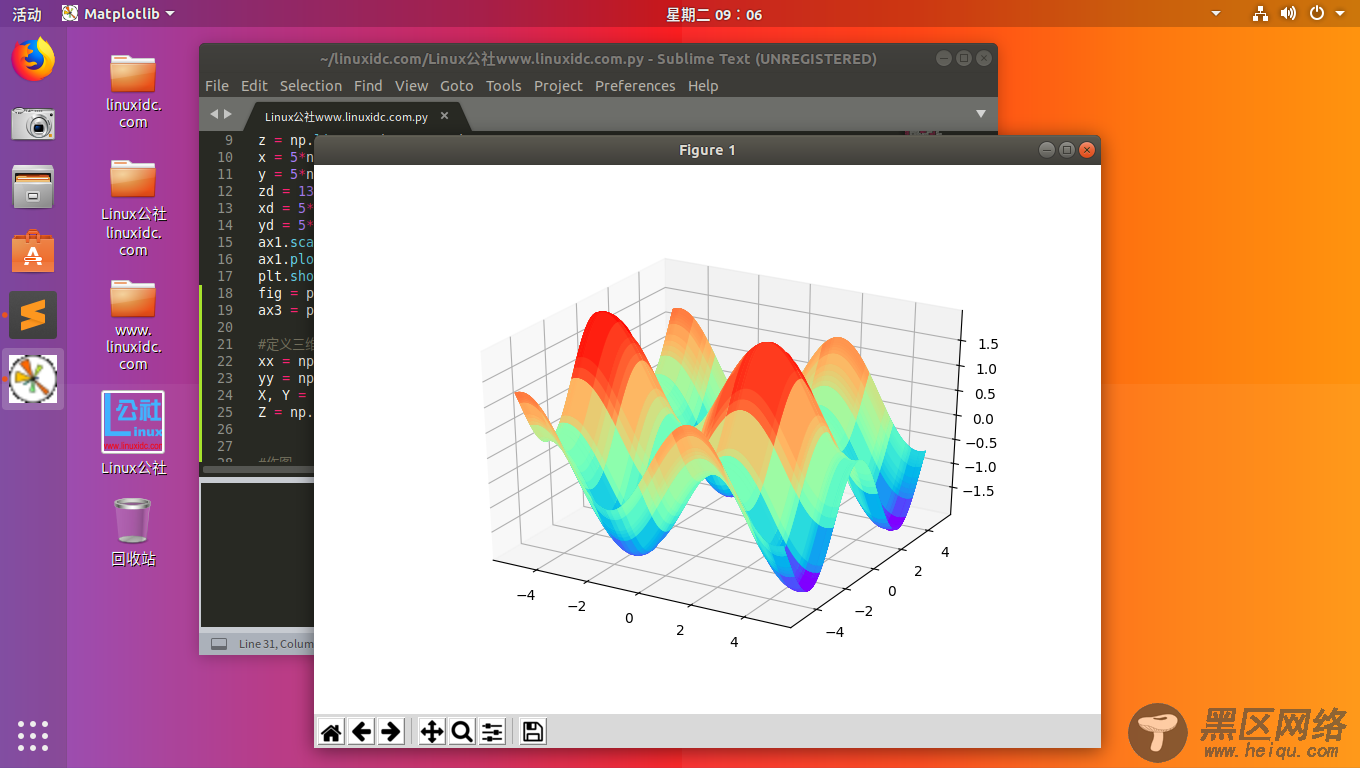

如果加入渲染时的步长,会得到更加清晰细腻的图像:
ax3.plot_surface(X,Y,Z,rstride = 1, cstride = 1,cmap='rainbow'),其中的row和cloum_stride为横竖方向的步长。

Python中使用Matplotlib绘制3D图形示例

4、等高线

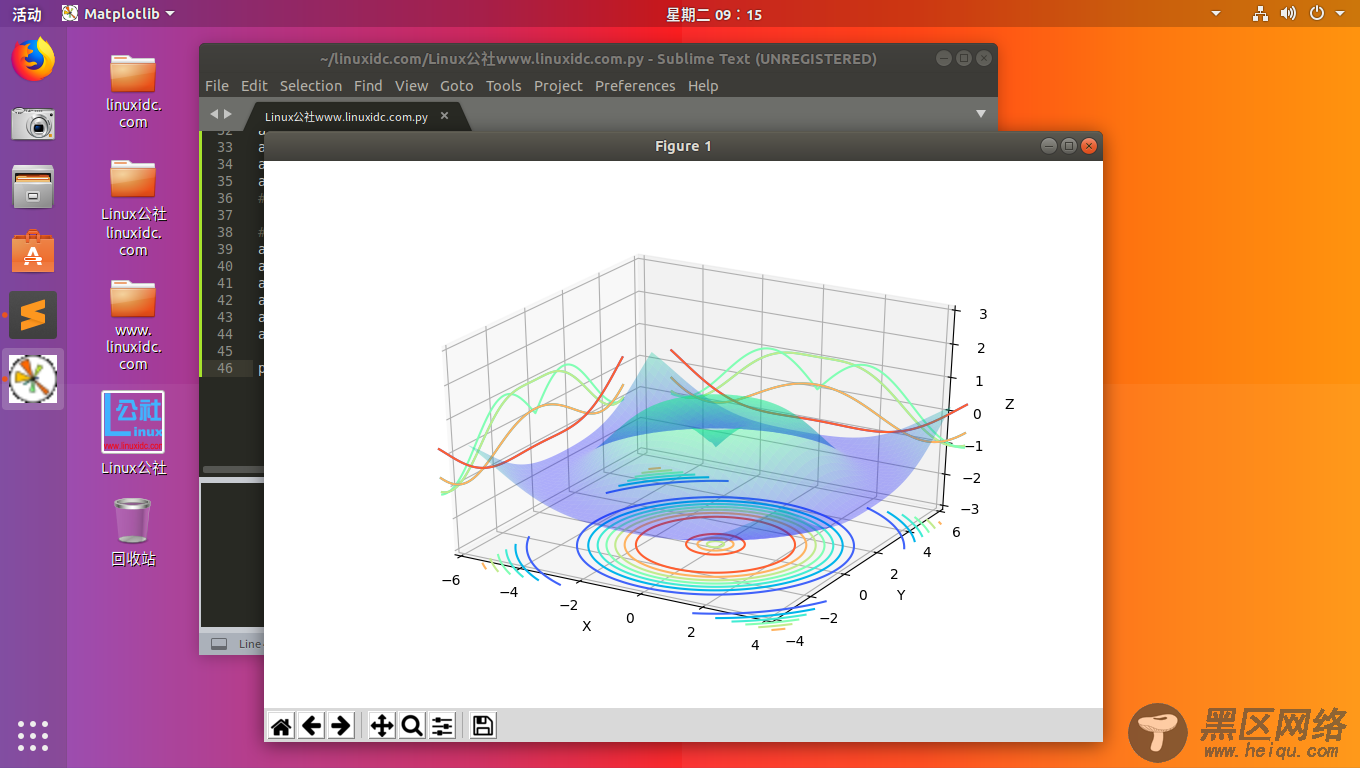

同时还可以将等高线投影到不同的面上:

from matplotlib import pyplot as plt
from mpl_toolkits.mplot3d import Axes3D

#定义坐标轴
fig4 = plt.figure()
ax4 = plt.axes(projection='3d')

#生成三维数据
xx = np.arange(-5,5,0.1)
yy = np.arange(-5,5,0.1)
X, Y = np.meshgrid(xx, yy)
Z = np.sin(np.sqrt(X**2+Y**2))

#作图
ax4.plot_surface(X,Y,Z,alpha=0.3,cmap='winter')    #生成表面, alpha 用于控制透明度
ax4.contour(X,Y,Z,zdir='z', offset=-3,cmap="rainbow")  #生成z方向投影,投到x-y平面
ax4.contour(X,Y,Z,zdir='x', offset=-6,cmap="rainbow")  #生成x方向投影,投到y-z平面
ax4.contour(X,Y,Z,zdir='y', offset=6,cmap="rainbow")  #生成y方向投影,投到x-z平面
#ax4.contourf(X,Y,Z,zdir='y', offset=6,cmap="rainbow")  #生成y方向投影填充,投到x-z平面,contourf()函数

#设定显示范围
ax4.set_xlabel('X')
ax4.set_xlim(-6, 4)  #拉开坐标轴范围显示投影
ax4.set_ylabel('Y')
ax4.set_ylim(-4, 6)
ax4.set_zlabel('Z')
ax4.set_zlim(-3, 3)

plt.show()

Python中使用Matplotlib绘制3D图形示例

5、随机散点图

可以利用scatter()生成各种不同大小,颜色的散点图,其参数如下:

#函数定义
matplotlib.pyplot.scatter(x, y,
 s=None,  #散点的大小 array  scalar
 c=None,  #颜色序列  array、sequency
 marker=None,  #点的样式
 cmap=None,    #colormap 颜色样式
 norm=None,    #归一化  归一化的颜色camp
 vmin=None, vmax=None,    #对应上面的归一化范围
  alpha=None,    #透明度
 linewidths=None,  #线宽
 verts=None,  #
 edgecolors=None,  #边缘颜色
 data=None,
 **kwargs
 )

-------------------------------------------------------

from matplotlib import pyplot as plt
from mpl_toolkits.mplot3d import Axes3D

#定义坐标轴
fig4 = plt.figure()
ax4 = plt.axes(projection='3d')
