借助LVS+Keepalived实现负载均衡(2)

  (1)LVS是四层负载均衡,也就是说建立在OSI模型的第四层——传输层之上,传输层上有我们熟悉的TCP/UDP,LVS支持TCP/UDP的负载均衡。因为LVS是四层负载均衡,因此它相对于其它高层负载均衡的解决办法,比如DNS域名轮流解析、应用层负载的调度、客户端的调度等,它的效率是非常高的。

  (2)LVS的转发主要通过修改IP地址(NAT模式,分为源地址修改SNAT和目标地址修改DNAT)、修改目标MAC(DR模式)来实现。

  ①NAT模式:网络地址转换

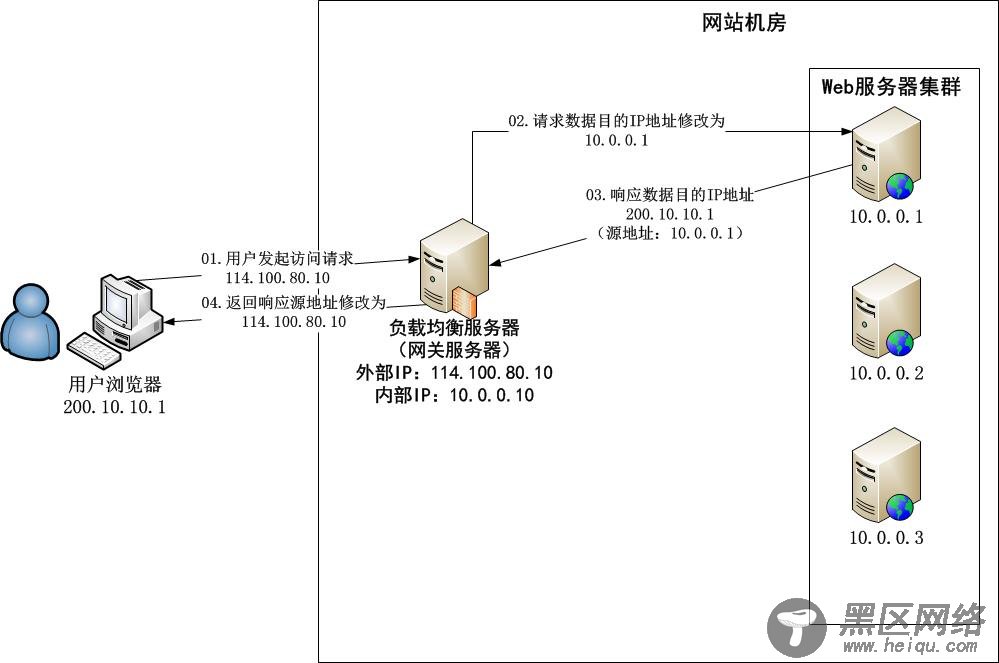

NAT

  NAT(Network Address Translation)是一种外网和内网地址映射的技术。NAT模式下,网络数据报的进出都要经过LVS的处理。LVS需要作为RS(真实服务器)的网关。当包到达LVS时,LVS做目标地址转换(DNAT),将目标IP改为RS的IP。RS接收到包以后,仿佛是客户端直接发给它的一样。RS处理完,返回响应时,源IP是RS IP,目标IP是客户端的IP。这时RS的包通过网关(LVS)中转,LVS会做源地址转换(SNAT),将包的源地址改为VIP,这样,这个包对客户端看起来就仿佛是LVS直接返回给它的。客户端无法感知到后端RS的存在。

  ②DR模式:直接路由

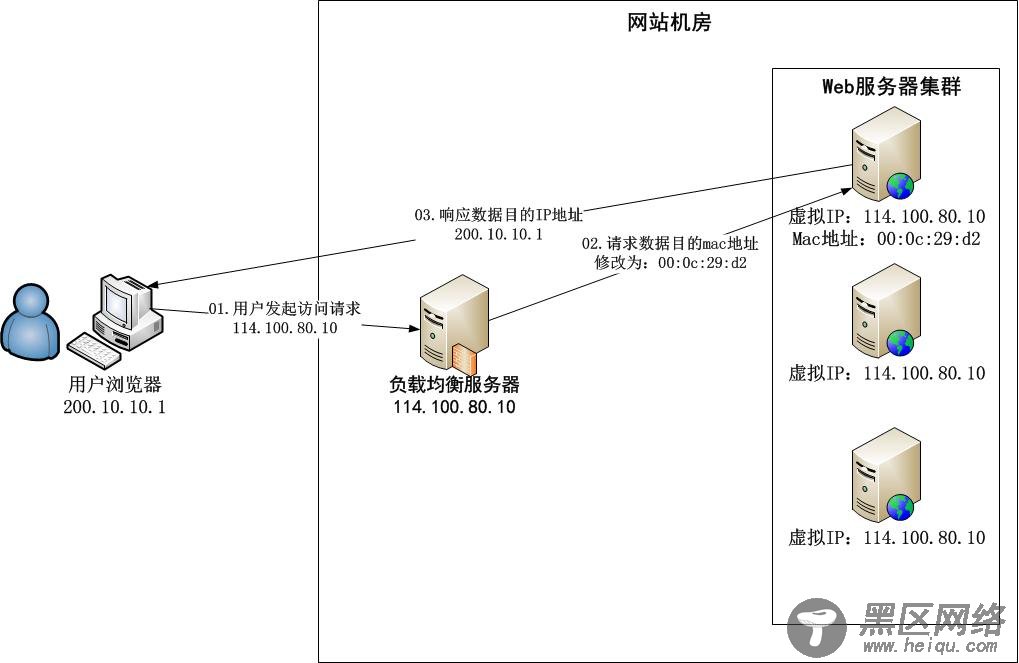

DR

  DR模式下需要LVS和RS集群绑定同一个VIP(RS通过将VIP绑定在loopback实现),但与NAT的不同点在于:请求由LVS接受,由真实提供服务的服务器(RealServer, RS)直接返回给用户,返回的时候不经过LVS。详细来看,一个请求过来时,LVS只需要将网络帧的MAC地址修改为某一台RS的MAC,该包就会被转发到相应的RS处理,注意此时的源IP和目标IP都没变,LVS只是做了一下移花接木。RS收到LVS转发来的包时,链路层发现MAC是自己的,到上面的网络层,发现IP也是自己的,于是这个包被合法地接受,RS感知不到前面有LVS的存在。而当RS返回响应时,只要直接向源IP(即用户的IP)返回即可,不再经过LVS。

  (3)DR负载均衡模式数据分发过程中不修改IP地址,只修改mac地址,由于实际处理请求的真实物理IP地址和数据请求目的IP地址一致,所以不需要通过负载均衡服务器进行地址转换,可将响应数据包直接返回给用户浏览器,避免负载均衡服务器网卡带宽成为瓶颈。因此,DR模式具有较好的性能,也是目前大型网站使用最广泛的一种负载均衡手段。
