1. 简要说明
JLink的调试功能、烧写Flash的功能都很强大,但是对于S3C2410、S3C2440的Flash操作有些麻烦:烧写Nor Flash时需要设置SDRAM,否则速率很慢;烧写Nand Flash只是从理论上能够达到,但是还没有人直接实现这点。
本文使用一个间接的方法来实现对S3C2410、S3C2440开发板的Nor、Nand Flash的烧写。原理为:JLink可以很方便地读写内存、启动程序,那么可以把一个特制的程序下载到开发板上的SDRAM去,并运行它,然后使用这个程序来烧写。

2. 操作步骤
2.1 连接硬件

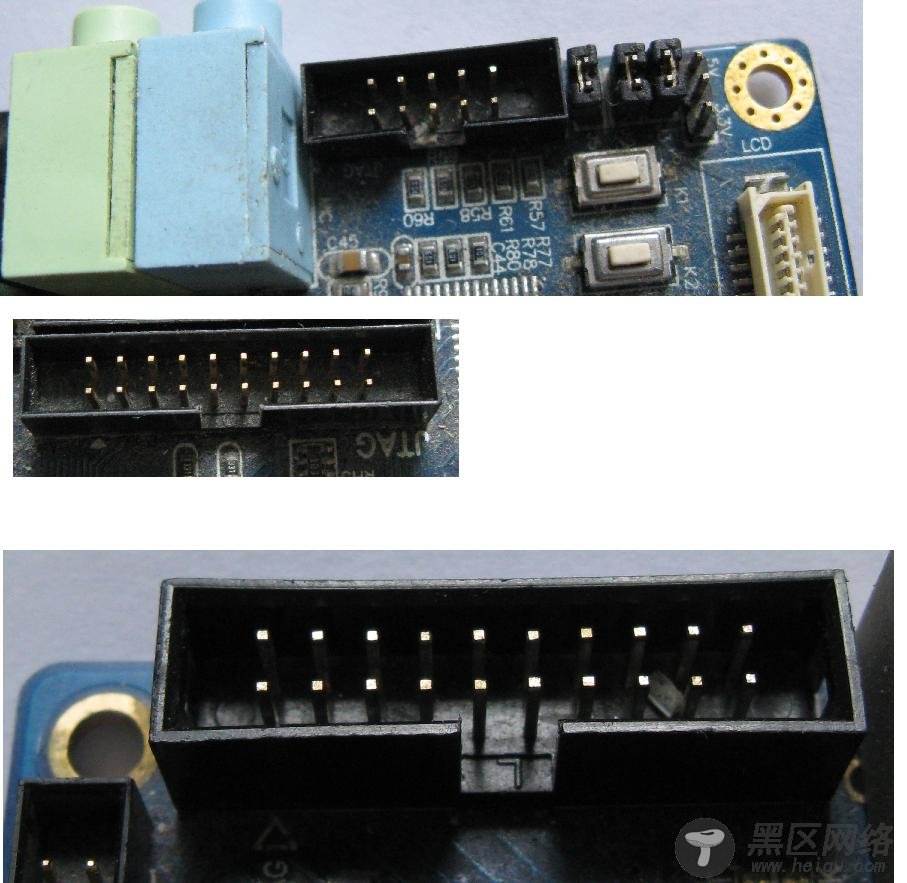

对于大多数的S3C2410、S3C2440开发板而言,它们所用的JTAG接口一般有3种(如图1所示),其中前两种用得比较多。

使用JLink间接烧写S3C2410、S3C2440开发板Nor、Nand F


(原文件名:3种jtag.JPG)

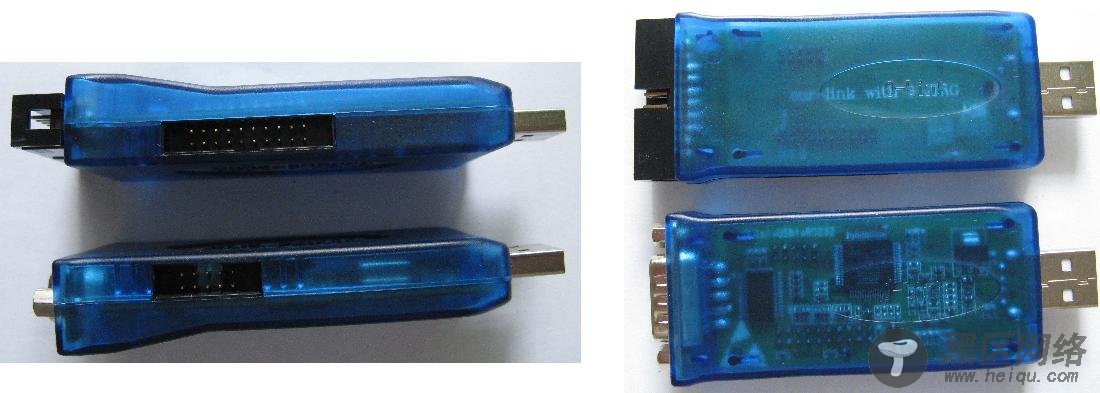

但是市面上的JLink,大多只支持第3种JTAG接口,所以需要用到转接板。或者直接使用JLink的变种,如图2所示的两种改进版JLink:

使用JLink间接烧写S3C2410、S3C2440开发板Nor、Nand F


(原文件名:2种jlink.JPG)

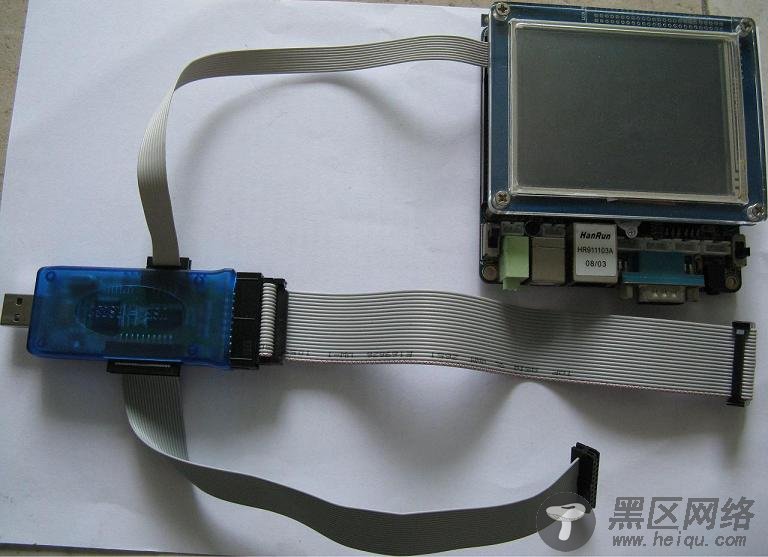

以mini2440为例,如图3接好JTAG线。

使用JLink间接烧写S3C2410、S3C2440开发板Nor、Nand F


(原文件名:JLink_2440.jpg)

2.2 运行J-Link commander

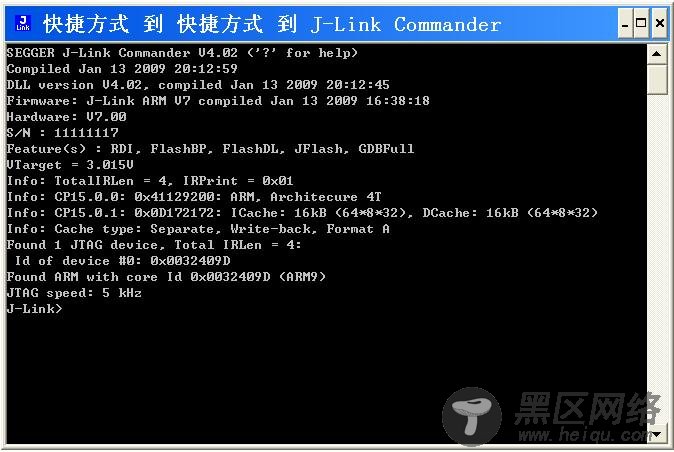

J-Link commander启动界面如图4所示,(如果没有发现检测到CPU,就在里面执行usb命令连接JLink,再执行r命令识别处理器)。

使用JLink间接烧写S3C2410、S3C2440开发板Nor、Nand F


(原文件名:JLINK启动界面.JPG)

2.3 下载运行特制的程序
对于S3C2410、S3C2440处理器,它们内部有4K的SRAM,当使用Nor Flash启动时,地址为0x40000000;当使用Nand Flash启动时,地址为0。
对于S3C2410、S3C2440开发板,一般都外接64M的SDRAM。SDRAM能被使用之前,需要经过初始化。
所以,先把一个init.bin下载到内部SRAM去运行,它执行SDRAM的初始化;然后再下载一个比较大的程序,比如u-boot到SDRAM去动行,它将实现对Nor、Nand Flash的操作。
以下是在J-Link commander里的命令,假设init.bin、u-boot.bin在e:盘下。
1. speed 12000               //设置TCK为12M,下载程序时会很快

2. 下载并运行init.bin,这是用来初始化SDRAM的
2.1 如果是NAND启动:
loadbin e:\init.bin 0
setpc 0
g
2.2 如果是Nor启动:
loadbin e:\init.bin 0x40000000
setpc 0x40000000
g

3. 下载特制的uboot:
h
loadbin e:\u-boot.bin 0x33f80000
setpc 0x33f80000
g

上述操作命令可以参考图5。

使用JLink间接烧写S3C2410、S3C2440开发板Nor、Nand F


(原文件名:使用jlink下载运行uboot.JPG)

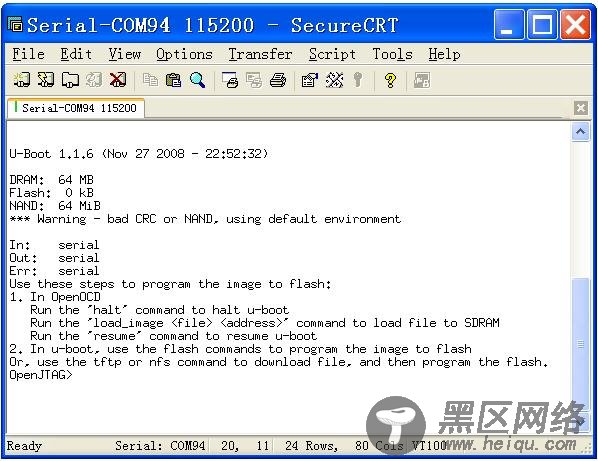

现在,u-boot已经启动了,在串口工具上可以看到如图6所示界面,以后就可以通过网络、串口下载文件,然后使用u-boot里的命令进行烧写。

使用JLink间接烧写S3C2410、S3C2440开发板Nor、Nand F


(原文件名:u-boot启动界面.JPG)

当然,如果没有网络,也不想忍受串口的速率,也可以通过jlink commander下载,比如:
h
loadbin your_file.bin 0x30000000
g

这时,你的文件已经被下载到SDRAM 0x30000000去了。
后面的操作就是u-boot的命令了。


2.4 使用u-boot烧写Flash
以例子为例,假设需要烧写一个名为leds.bin的程序到Nor、Nand Flash,那么请参考:
(1).通过Jlink下载:
在J-Link commander里执行:
h
loadbin e:\leds.bin 0x30000000
g

注意leds.bin的大小

(2).通过u-boot烧写到Nor Flash:
在u-boot里执行:
protect off all        // 解锁
erase 0 2ffff         // 擦除从0地址开始的大小为0x30000的NOR Flash扇区(大小为可擦除块的整数倍,可以运行flash info命令查看)
cp.b 0x30000000 0 30000   // 把前面下载到0x30000000的程序烧写到NOR去

(3).通过u-boot烧写到Nand Flash:
在u-boot里执行:
nand erase 0 30000           // 擦除从0地址开始的大小为0x30000的Nnad Flash扇区
nand write.jffs2 30000000 0 30000   // 把前面下载到0x30000000的程序烧写到Nand去


注意,上面用的2ffff、30000等数字是192K,如果你的程序比较小,请自行设置。
