上面示例的代码中，数据源是通过source来配置的
"source": { "type": "vector", 'scheme':'tms', "tiles": ["http://192.168.50.198:7000/geoserver/gwc/service/tms/1.0.0/china%3Acity_region@EPSG%3A900913@pbf/{z}/{x}/{y}.pbf"], },这里面有三个参数，type和tiles的意思好理解，scheme是什么意思呢？
查看mapboxgl的api，关于的解释如下：
这个 xyz和tms分别是啥意思呢？
百度后觉得这篇博客写的还算明白，它们是两种请求瓦片的协议，不同协议对瓦片编号的规则也不同，在xyz协议中，Y从顶部开始计算，而在tms协议中，Y从底部开始计算。mapboxgl默认使用xyz协议，而geoserver发布的是tms协议。所以调用时需要定义scheme为tms。
问题找到这里，感觉自己已经看到黎明的曙光了。

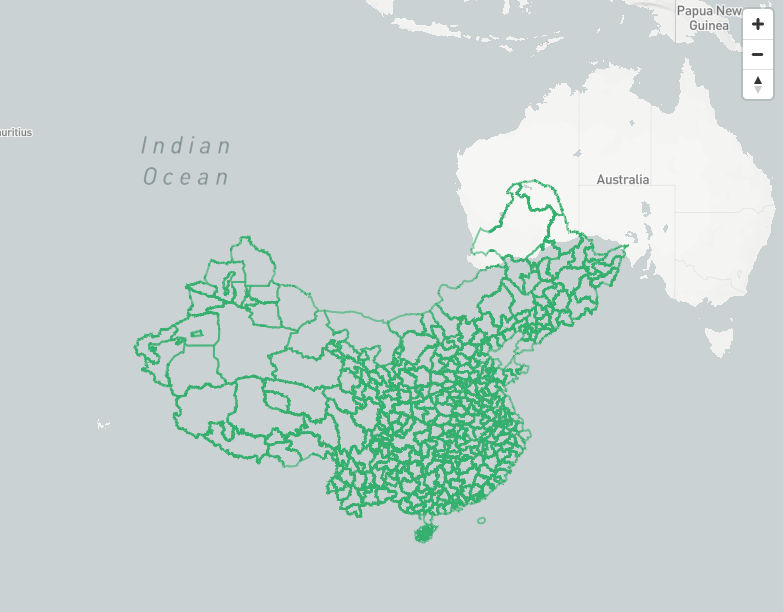

那如果把示例中的scheme设置为xyz会不会出现和Maputnik一样的错误呢？尝试后答案是肯定的，地图同样跑到了南半球。
真相大白了，Maputnik界面上因为没有配置scheme的选项，而scheme默认是xyz协议，所以就导致它只支持xyz协议，不支持tms协议，所以就请求不到瓦片，地图无法正确显示。
如何解决问题找到了，接下来就是如何解决，思路有二：
geoserver发布一个xyz协议的矢量瓦片服务。
修改一下Maputnik的源码，增加scheme的选项，让它支持tms协议。
思路一自己找了一圈，没有发现相关教程，个人感觉思路二更简单一些，只要在下图的红框的位置加个选择scheme的下拉框就能解决问题
下载maputnik的源码，一通研究，发现修改下面两个位置就可以：
1、在这里加一个下拉框控件

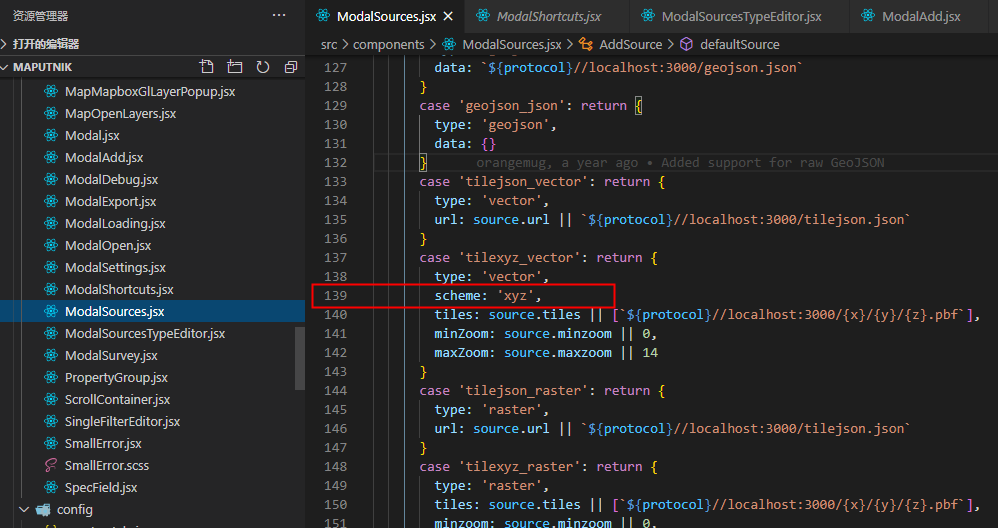

2、在这里给scheme设置一下默认值
ok，来，走两步

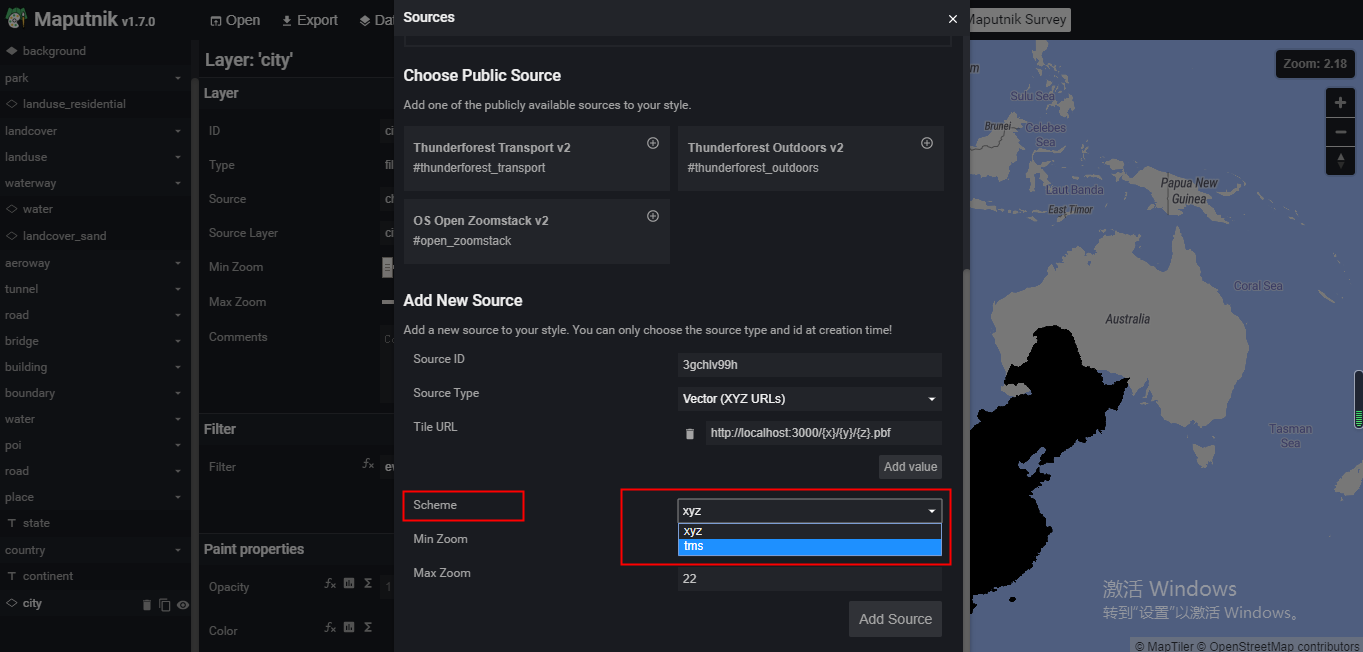

一步

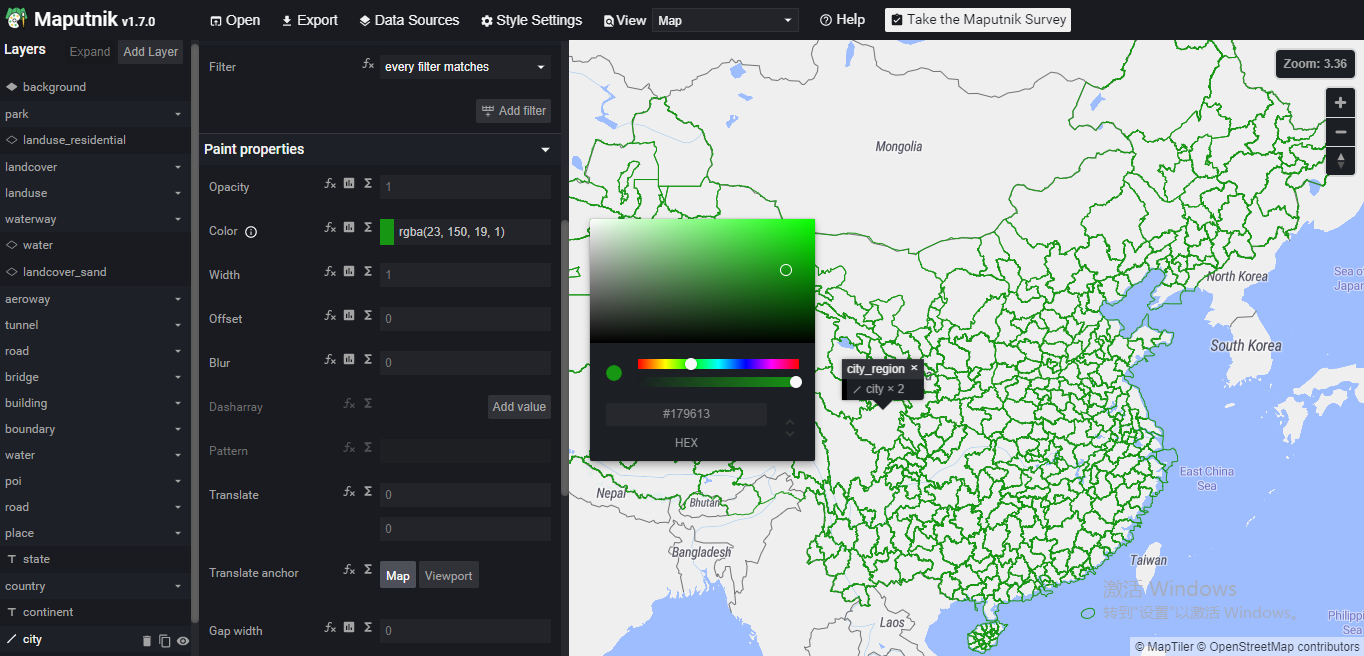

两步
哈哈，效果杠杠的！问题完美解决。
总结
Maputnik是一个矢量瓦片配图工具，可以替代 mapbox studio，免费使用。
Maputnik默认只支持xyz协议的矢量瓦片，不支持geoserver发布的tms协议矢量瓦片。
Maputnik的地图api使用的是mapboxgl，mapboxgl通过设置source的scheme选项，可以支持tms协议。
通过修改Maputnik源码，增加scheme选项，就可以让Maputnik支持geoserver发布的tms协议矢量瓦片。
源码支持tms矢量瓦片的maputik源码
