并联系统指的是组成系统的所有单元都失效时才失效的系统。把电路中的元件并列地接到电路中的两点间,电路中的电流分为几个分支,分别流经几个元件的连接方式叫并联。并联电路是使在构成并联的电路元件间电流有一条以上的相互独立通路,为电路组成二种基本的方式之一。例如,一个包含两个电灯泡和一个9 V电池的简单电路。若两个电灯泡分别由两组导线分开地连接到电池,则两灯泡为并联。

即若干二端电路元件共同跨接在一对节点之间的连接方式。这样连成的总体称为并联组合。其特点是:①组合中的元件具有相同的电压;②流入组合端点的电流等于流过几个元件的电流之和;③线性时不变电阻元件并联时,并联组合等效于一个电阻元件,其电导等于各并联电阻的电导之和,称为并联组合的等效电导,其倒数称为等效电阻

注:以上对于并联系统的描述来源于网络。

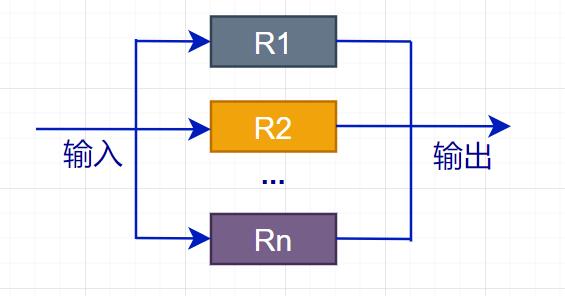

接下来,我们来看一个关于并联系统的图形表示,这里我们假设并联系统中每个部分的可靠度依次为R1,R2,...Rn,如下所示。

程序员心中的一道坎:主存的编址与计算和串并联系统!

则整个并联系统的可靠度R = 1 - (1 - R1) * (1 - R2) * ... * (1-Rn)。

混合型系统

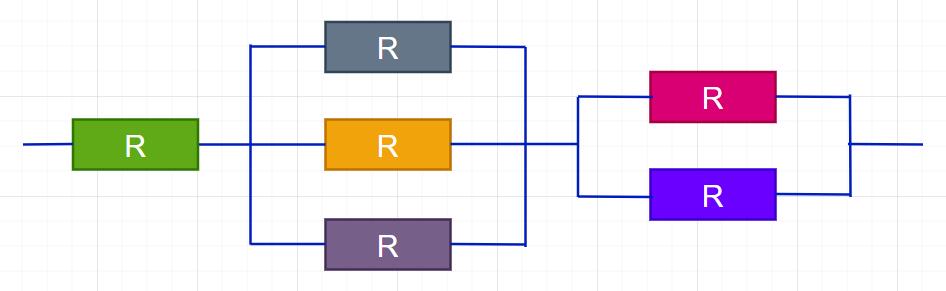

混合型系统就是既有串联系统,又有并联系统的系统,这里,我们也使用一个图形进行表示,如下所示。

程序员心中的一道坎:主存的编址与计算和串并联系统!

所以,上图并联系统的可靠度为:R * (1 - (1 - R) 3) * (1 - (1 - R) 2)

好了,今天就到这儿吧,我是冰河,大家有啥问题可以在下方留言,也可以加我微信:sun_shine_lyz,我拉你进群,一起交流技术,一起进阶,一起牛逼~~
