boot源代码全分析系列(基于PowerPC)(3)

7、跳转到Stage2入口处

    这也是Stage1的最后一步,程序在执行到这一步后,基本的硬件初始化工作也就完成了,下面是跳转的代码:

clear_bss:       /* 执行清空bss操作 */       lwz r3,GOT(__bss_start)   #if defined(CONFIG_HYMOD)        /*       * For HYMOD - the environment is the very last item in flash.       * The real .bss stops just before environment starts, so only       * clear up to that point.       * taken from mods for FADS board       * 检查当前代码位置       */       lwz r4,GOT(environment)   #else        lwz r4,GOT(_end)   #endif       /* 计算跳转 */       cmplw   0, r3, r4       beq 6f          li  r0, 0   5:       stw r0, 0(r3)       addi    r3, r3, 4       cmplw   0, r3, r4       bne 5b   6:          mr  r3, r9      /* Global Data pointer  */       mr  r4, r10     /* Destination Address  */       bl  board_init_r

其中board_init_r就是Stage2的函数入口。

    由上可以看出start.S的流程为:异常向量——上电复位后进入复位异常向量——跳到启动代码处——设置处理器进入管理模式——关闭看门狗——关闭中断——设置时钟分频——关闭MMU和CACHE——进入low level初始化代码——检查当前代码所处的位置,如果在FLASH中就将代码搬移到RAM中。至此,Stage1分析到此结束。

    跳转到board_init_r后,程序开始执行Stage2阶段,代码多为C。

望谅解。

    在上篇分析完Stage1的汇编代码后,又细看了两个C函数,也是属于很重要的初始化函数,所以,在分析Stage2的代码前,先还要看下Stage1的两个C代码程序,分别为cpu_init_f和board_init_f,二者在汇编程序in_flash中被调用,虽是C代码,但实现的仍是基本的初始化功能,且运行在ROM中,属于Stage1的范畴。

    先看cpu_init_f函数,它是用来初始化low-level CPU的,主要功能包括建立内存映射map、初始化一些寄存器和UPM(User-Programmable Machine)。

    首先初始化一个结构体:



gd = (gd_t *) (CFG_INIT_RAM_ADDR + CFG_GBL_DATA_OFFSET);      /* Clear initial global data */   memset ((void *) gd, 0, sizeof (gd_t));

    此处的结构体gd_t是一个放在启动后很早就可用的内存中的,就像mpc8xx、mpc82xx的DPRAM,或者是数据cache的locked parts,主要用于存放一小部分系统初始化时要用的全局变量,直到初始化内存控制器可用RAM之前,这是我们唯一能用的全局变量。这个区间是很小的,在本区间中只有256个字节。之后就开始配置各种设备的时钟模式,下面是对PCI和DMA的配置:

#ifdef CFG_SCCR_PCICM        /* PCI & DMA clock mode */       im->clk.sccr = (im->clk.sccr & ~SCCR_PCICM) |                  (CFG_SCCR_PCICM << SCCR_PCICM_SHIFT);   #endif

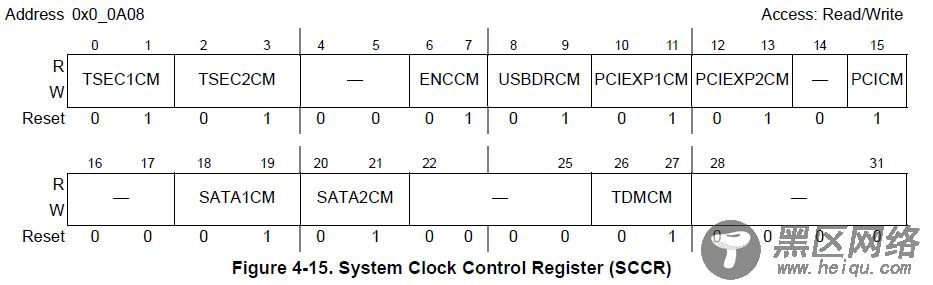

    这个配置的选项是要根据datasheet里的SCCR寄存器来定的,下面是mpc83xx的一个系统时钟控制寄存器的各位:

boot源代码全分析系列(基于PowerPC)


    根据说明来对应uboot中include/Mpc83xx.h中的相关配置,不过大多数的CPU型号都已经配置好了,一般无需改动。

    接下来初始化一些寄存器,如复位控制寄存器,DDR控制驱动寄存器等:

/* RSR - Reset Status Register - clear all status */       gd->reset_status = im->reset.rsr;       im->reset.rsr = ~(RSR_RES);          /* RMR - Reset Mode Register  contains checkstop reset enable*/       im->reset.rmr = (RMR_CSRE & (1<<RMR_CSRE_SHIFT));          /* LCRR - Clock Ratio Register */       im->lbus.lcrr = CFG_LCRR;          /* Enable Time Base & Decrimenter ( so we will have udelay() )*/       im->sysconf.spcr |= SPCR_TBEN;          /* System General Purpose Register */   im->sysconf.sicrh = CFG_SICRH;

    这些都需要对照着Datasheet里的第四章:Reset,Clockig,and Initialization一一比对着看,这样才能加深印象(尽管大多数实际应用中都不用修改)。

    最后是初始化内存映射,下面代码作用为将bank0映射到Flash的bank0的初始地址,后面还有部分代码,将根据需要映射bank1~7的:

im->lbus.bank[0].br = CFG_BR0_PRELIM;   im->lbus.bank[0].or = CFG_OR0_PRELIM;   im->sysconf.lblaw[0].bar = CFG_LBLAWBAR0_PRELIM;   im->sysconf.lblaw[0].ar = CFG_LBLAWAR0_PRELIM;

    再来看下board_init_f函数,它主要用于在启动时尽快的提供一个控制台接口(串口)用于输出错误信息,并且初始化内存以便于复制代码。这段代码的编写需要注意:全局变量是只读的,BSS还未初始化,堆栈空间也很小(尽量不要有复杂操作)。最开始先进行一系列的初始化操作,和ARM系列类似,将初始化函数列表放在结构体init_sequence中:

for (init_fnc_ptr = init_sequence; *init_fnc_ptr; ++init_fnc_ptr) {       if ((*init_fnc_ptr) () != 0) {           hang ();       }   }

    主要包括板件前期初始化、获取CPU及总线时钟、初始化SDRAM时钟、初始化串口等操作。此时内存已经映射好了,就可以在DRAM中运行程序了,接下来我们需要在RAM的末端保存一些数据,包括uboot和Linux不能操作的区域、内核日志缓存、PRAM(被保护的RAM)、LCD帧缓存、监听代码、板件信息等。

 /*通过修改gd->ram_size可以使uboot无法访问指定区间*/   gd->ram_size -= CFG_MEM_TOP_HIDE;   addr = CFG_SDRAM_BASE + get_effective_memsize();      #ifdef CONFIG_LOGBUFFER    #ifndef CONFIG_ALT_LB_ADDR        /*保存内核日志*/       addr -= (LOGBUFF_RESERVE);       debug ("Reserving %dk for kernel logbuffer at %08lx\n", LOGBUFF_LEN, addr);   #endif    #endif       #ifdef CONFIG_PRAM        /* reserve protected RAM */       i = getenv_r ("pram", (char *)tmp, sizeof (tmp));       reg = (i > 0) ? simple_strtoul ((const char *)tmp, NULL, 10) : CONFIG_PRAM;       addr -= (reg << 10);      /* size is in kB */       debug ("Reserving %ldk for protected RAM at %08lx\n", reg, addr);   #endif /* CONFIG_PRAM */       #ifdef CONFIG_LCD        /* reserve memory for LCD display (always full pages) */       addr = lcd_setmem (addr);       gd->fb_base = addr;   #endif /* CONFIG_LCD */       #if defined(CONFIG_VIDEO) && defined(CONFIG_8xx)        /* reserve memory for video display (always full pages) */       addr = video_setmem (addr);       gd->fb_base = addr;   #endif /* CONFIG_VIDEO  */       #ifdef CONFIG_AMIGAONEG3SE        gd->relocaddr = addr;   #endif           /* reserve memory for malloc() arena */       addr_sp = addr - TOTAL_MALLOC_LEN;       debug ("Reserving %dk for malloc() at: %08lx\n",               TOTAL_MALLOC_LEN >> 10, addr_sp);      /* (permanently) allocate a Board Info struct and a permanent copy of the "global" dat*/       addr_sp -= sizeof (bd_t);       bd = (bd_t *) addr_sp;       gd->bd = bd;       debug ("Reserving %zu Bytes for Board Info at: %08lx\n",sizeof (bd_t), addr_sp);       addr_sp -= sizeof (gd_t);       id = (gd_t *) addr_sp;       debug ("Reserving %zu Bytes for Global Data at: %08lx\n",       sizeof (gd_t), addr_sp);

    接下来的代码比较容易理解,就是将板件信息存储到结构体board_info里,包括串口信息、PHY芯片信息、启动参数、RAM参数、flash信息等。

    分析完这两个C函数后,Stage1的分析就全部结束了。接下来跳入board_init_r函数中开始Stage2。
