Android工具之被忽略的UI检视利器:Hierarchy Viewer

Hierarchy Viewer是随AndroidSDK发布的工具,位置在tools文件夹下,名为hierarchyviewer.bat。它是Android自带的非常有用而且使用简单的工具,可以帮助我们更好地检视和设计用户界面(UI),绝对是UI检视的利器,但是好像很少有人提它,难道是因为太简单?

具体来说主要功能有2个:

1.从可视化的角度直观地获得UI布局设计结构和各种属性的信息,帮助我们优化布局设计;

2.结合debug帮助观察特定的UI对象进行invalidate和requestLayout操作的过程。

1.基本使用方法

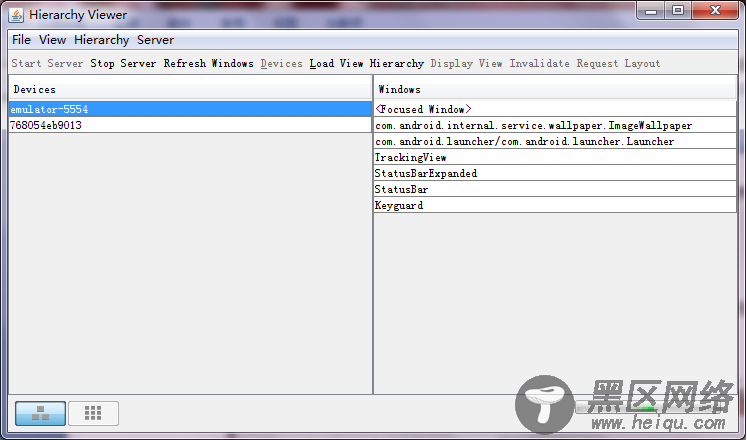

(1)hierarchyviewer的使用非常简单,启动模拟器或者连接上真机后,启动hierarchyviewer.bat,会看到下面的界面,Devices里列出了可以观察的设备,Windows里列出的是当前选中的设备的可以用来显示View结构的Window:

Android工具之被忽略的UI检视利器:Hierarchy Viewer/图

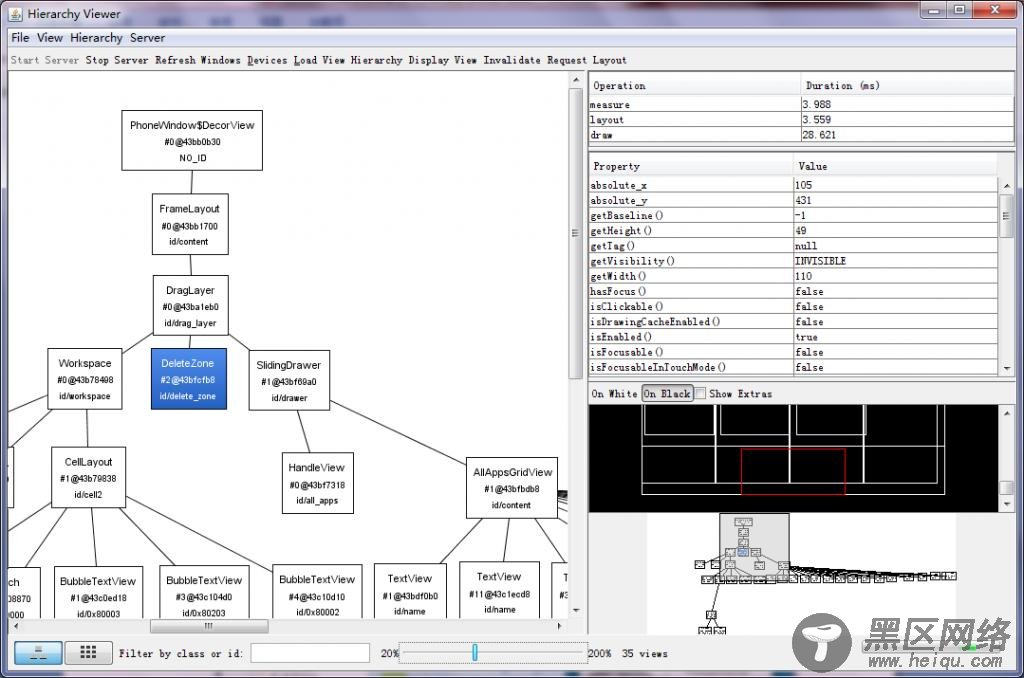

选中某个想要观察的Window,比如上面列出的com.android.launcher/com.android.launcher.Launcher项,然后点击菜单栏的Load View Hierarchy,就进入Layout View,由于要解析相关Window,所以这个过程要几秒钟,左边列出的是当前窗口的树型布局结构图,右边列出的是当前选中的某个子View的属性信息和在窗口中的位置:

Android工具之被忽略的UI检视利器:Hierarchy Viewer/图


需要注意的是:Layout View列出的View结构是从视图的根节点开始的,比如针对Launcher使用的layout,它的底层基础布局DragLayer实际上是放在一个FrameLayout里的,该FrameLayout又是被PhoneWindow的DecorView管理的。
