idt(中断描述符表的初始化)head.s分析

head.s被编译成system模块的最前面部分,故而称为头部。

这段程序处于地址的绝对0处,首先是加载各个数据段寄存器,重新设置中断描述符表 idt,共 256 项,并使各个表项均指向一个只报错误的哑中断

程序。然后重新设置全局描述符表 gdt。接着使用物理地址 0 与 1M 开始处的内容相比较的方法,检测 A20 地址线是否已真的开启(如果没有开

启,则在访问高于 1Mb 物理内存地址时 CPU 实际只会访问(IP MOD,如果检测下来发现没有开启,则进入死循环。然后程序测试 PC 机是否含有数

学1Mb)地址处的内容)协处理器芯片(80287、80387 或其兼容芯片),并在控制寄存器 CR0 中设置相应的标志位。接着设置管理内存的分页处

理机制,将页目录表放在绝对物理地址 0 开始处(也是本程序所处的物理内存位置,因此这段程序将被覆盖掉),紧随后面放置共可寻址 16MB 内存

的 4 个页表,并分别设置它们的表项。最后利用返回指令将预先放置在堆栈中的/init/main.c 程序的入口地址弹出,去运行 main()程序。

下面看一下idt表的初始化。

首先设置ds,es,fs,gs选择符为setup.s中设置的数据段

movl $0x10,%eax   mov %ax,%ds   mov %ax,%es   mov %ax,%fs   mov %ax,%gs

然后设置系统的堆栈

lss stack_start,%esp   #表示_stack_start ss:esp

其中stack_start在/kernel/sched.c中定义了

然后进入setup_idt子程序

setup_idt:       lea ignore_int,%edx       movl $0x00080000,%eax       movw %dx,%ax        /* selector = 0x0008 = cs */       movw $0x8E00,%dx    /* interrupt gate - dpl=0, present */       lea idt,%edi       mov $256,%ecx   rp_sidt:       movl %eax,(%edi)       movl %edx,4(%edi)       addl $8,%edi       dec %ecx       jne rp_sidt       lidt idt_descr       ret

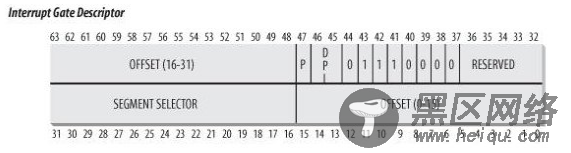

idt表项的结构如下图

idt(中断描述符表的初始化)head.s分析

这段子程序就是循环设置了256项idt描述符,全部指向ignore_int中断门,以后使用的时候再重新设置

/* This is the default interrupt "handler" :-) */   int_msg:       .asciz "Unknown interrupt/n/r"   .align 2   ignore_int:       pushl %eax       pushl %ecx       pushl %edx       push %ds       push %es       push %fs       movl $0x10,%eax       mov %ax,%ds       mov %ax,%es       mov %ax,%fs       pushl $int_msg       call printk       popl %eax       pop %fs       pop %es       pop %ds       popl %edx       popl %ecx       popl %eax       iret

其中idt标号的地址就是idt表的其实地址  位于head.s的233行

定义如下

.align 8   idt:    .fill 256,8,0       # idt is uninitialized

其中.align n 伪指令的含义

在x86 ELF格式中,要在8字节处对齐,应该用 .align 8
