Windows下创建PXE网络安装Linux[Redhat AS5.5]IBM X3650

IBM x3650 M3服务器未配置DVD光驱，但提供了PXE网络方式安装，我们便通过一台普通PC机搭建PXE网络，安装Linux操作系统。由于M3系列的硬盘采用了最新的SATA方式传输，RedHat AS5.4以下版本都不能正确的识别驱动，所以在此我们选用了RedHat AS5.5

一、安装环境设定

1.1 PXE服务器：ThinkPad SL400 Windows server2003

IP：192.168.1.194 【随便设置，但后面软件的配置里必须与此保持一致】

1.2 被安装机器：IBM x3650 M3 全新服务器

二、软件准备

PXE网络允许用户使用http或ftp下载的方式来安装系统，下面我们以ftp方式为例

2.1 Redhat AS 5.5 ISO

2.2 tftpd32 [一款小巧的tftp服务器，PXE网络需要用tftp协议来引导系统]

2.3 FtpServer [一款小巧的ftp服务器，我们使用ftp的方式安装Linux]

2.4 pxelinux.0 文件 这个文件要通过已经安装完成的Redhat AS 5.5系统里面的/usr/lib/syslinux/pxelinux.0获取，pxelinux.0一定是要匹配的版本，不同版本的linux是无法使用的。(经实践检验,CentOS5.4的pxelinux.0可以兼容RedHatAS5.5，这里要感谢梁永健，他帮我找到了CentOS5.4的文件，并让我试试)

三、PXE服务器搭建

我们使用ThinkPad SL400作为PXE服务器，由于是Windows环境，所以配置过程就不做详细描述：

3.1 创建 d:\tftpboot\pxe目录

3.2 把Redhat AS 5.5 ISO文件解压，把\images\pxeboot下的vmlinuz、initrd.img两个文件拷贝到d:\tftpboot\pxe目录下

3.3 在d:\tftpboot\pxe 目录下载创建pxelinux.cfg目录

3.4 把Redhat AS 5.5 ISO文件解压，把\isolinux下的isolinux.cfg文件拷贝到d:\tftpboot\pxe\pxelinux.cfg目录下，并重命为default

3.5 配置TFPTD32

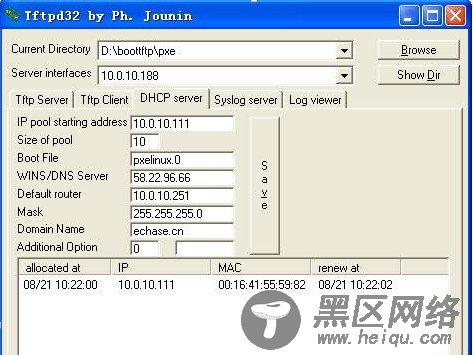

配置tftpd32 dhcp server选项:

如上图所所示，打开TFTPD32后，把Current Directory设置成“D:\boottftp\pxe”，Server Interfaces设置成“192.168.1.194”，然后选择dhcp server，dhcp server主要设置参数如下：

ip pool starting address：192.168.1.194 （dhcp server地址池起始ip，必填项）
Size of pool：20 （dhcp Server地址池个数，必须大于1）
Boot file：pxelinux.0 （PXE启动文件，必填）
WINS/DNS Server：58.22.96.66（dhs服务器ip，如果没有上网可以不填）
Default route：10.0.10.251 (网关，如果单一网段局域网可以不填)
Mask：255.255.255.0 （子网掩码，必填而且要跟本机的掩码一致）
Domian Name：echase（域名，可以不填）

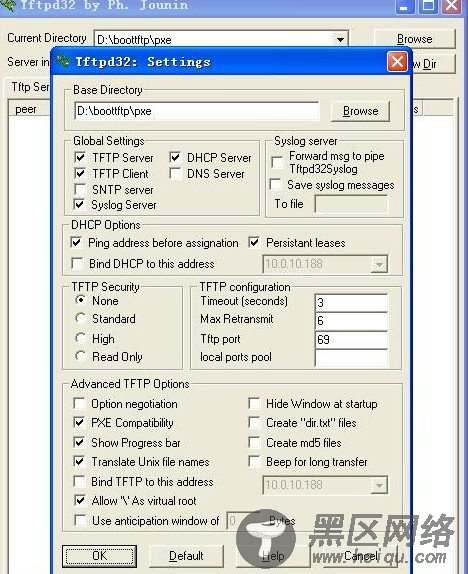

单击“Settings”进入配置tftpd32全局选项：

如上图所所示，做如下配置
把Base Directory设置成“D:\boottftp\pxe”；
把tftp security设置成“None”；
把Advanced Tftp options的 PXE Compaitibility复选框打选上。

其他按照默认配置即可。
