痞子衡嵌入式：恩智浦i.MX RTxxx系列MCU特性介绍（2）- RT685EVKA性能实测(Dhrystone) (2)

　　上一节里已经将dhry_1.c里面的main函数形参int argc, char *argv[]改成了void，由于dhrystone.c（原hello_world.c）里已有main函数，且该main函数中含有板级初始化代码，所以我们需要将dhry_1.c里的main函数更名（比如可更名为dhrystone()），使dhrystone源码作为子程序来调用，这样便于往不同MCU平台移植，最后直接dhrystone.c里的main函数中增加dhrystone()的调用即可。

// dhry_1.c文件中 void main (void) // 需更改为void dhrystone(void) { ... } // dhrystone.c文件中 int main(void) { /* Init board hardware. */ BOARD_InitPins(); BOARD_BootClockRUN(); BOARD_InitDebugConsole(); // 增加的dhrystone函数调用 dhrystone(); while (1) { } } 2.2.3 计时功能

　　原dhry_1.c文件里的关于计时部分的代码应该做一些微调整，time.h头文件的包含应该去除，这是Windows系统里的头文件，start_time(), end_time()是基于time.h里clock_gettime()函数而封装的API，secs是用于记录时间差的变量，这些API和全局变量都可以保留，但需要用MCU里的计时器重新实现。

#include <time.h> // 需删除 void dhrystone (void) { // ... do { start_time(); // ... end_time(); User_Time = secs; } while (count >0); }

　　关于计时器，第一个想到的自然是Cortex-M内核里的SysTick，不过考虑到Dhrystone程序是要跑在300MHz的主频下，而SysTick计时器只有24bit，也就是说即使SysTick->LOAD设最大的reload值0xFFFFFF，也将每隔0.05592s(0x1000000/300MHz)产生一次SysTick中断，而Dhrystone程序至少要跑2s以上，在Dhrystone运行的2s内会产生35次（2/0.05592）SysTick中断，这无疑会降低Dhrystone得分，所以SysTick直接被pass。(备注：SysTick->CTRL[2]用于选择SysTick的时钟源，默认1'b0为Core Clock，1'b1为外部clock，暂未研究这里的外部clock在i.MXRT105x上是否能用)。
　　翻看i.MXRT685的参考手册，其支持的计时器种类很多，有CTIMER、SCT、MRT、UTICK、WWDT，就选择比较常用的32bit计时器CTIMER吧。
　　之前下载的软件包里也有CTIMER的例程\SDK_2.5.0_EVK-MIMXRT685\boards\evkimxrt685\driver_examples\ctimer，打开simple_match_interrupt.c文件将其中CTIMER初始化相关代码放入新定义的timer_ctimer_init()函数中并在start_time()中调用timer_ctimer_init()一次以完成CTIMER初始化。
　　此外还需要添加定义#define CLOCKS_PER_SEC (16000000)，因为CTIMER选择的时钟源是16MHz。

#define CLOCKS_PER_SEC (16000000) volatile uint32_t s_timerHighCounter = 0; void ctimer_match0_callback(uint32_t flags) { s_timerHighCounter++; } void timer_ctimer_init(void) { ctimer_config_t config; /* Use 16 MHz clock for the Ctimer2 */ CLOCK_AttachClk(kSFRO_to_CTIMER2); CTIMER_GetDefaultConfig(&config); CTIMER_Init(CTIMER, &config); /* Configuration 0 */ matchConfig0.enableCounterReset = true; matchConfig0.enableCounterStop = false; matchConfig0.matchValue = (uint32_t)~0; matchConfig0.outControl = kCTIMER_Output_Toggle; matchConfig0.outPinInitState = false; matchConfig0.enableInterrupt = true; CTIMER_RegisterCallBack(CTIMER, &ctimer_callback_table[0], kCTIMER_SingleCallback); CTIMER_SetupMatch(CTIMER, CTIMER_MAT0_OUT, &matchConfig0); CTIMER_StartTimer(CTIMER); } void start_time(void) { timer_ctimer_init(); s_timerHighCounter = 0; } void end_time(void) { uint64_t retVal; uint32_t high; uint32_t low; do { high = s_timerHighCounter; low = CTIMER_GetTimerCountValue(CTIMER); } while (high != s_timerHighCounter); retVal = ((uint64_t)high << 32U) + low; CTIMER_StopTimer(CTIMER); secs = retVal / (CLOCKS_PER_SEC * 1.0); } 2.2.4 串口打印功能

　　串口打印功能的改动比较简单，直接把原dhry_1.c文件里的printf()全部替换成PRINTF()即可，PRINTF函数在原hello world工程里已经实现了。

2.3 Dhrystone参数配置

　　痞子衡在Dhrystone标准的基本知识介绍里说过，Dhrystone几乎没有参数配置，唯一需要注意的就是REG，Cortex-M33平台支持register关键字，所以我们在IAR工程option里宏定义框内加上 REG=register。

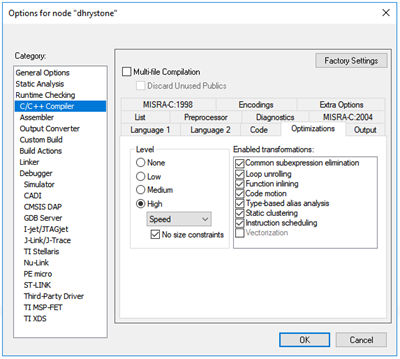

　　此外我们还需要在宏定义框内设置额外两个宏 NUMBER_OF_RUNS、CORE_FREQ_MHz，前者代表跑dhrystone核心算法程序的总次数，后者是当前MCU实际运行主频。最后还需要设置一下IAR的优化选项，如下图所示：

2.4 输出Dhrystone结果

　　到这里Dhrystone的移植工作就完全结束了，此时Dhrystone工程也应该能正常编译了。为得到最高的Dhrystone得分，最后需要再确定两件事：一、Core Clock是否确定配置为300MHz；二、工程代码段/数据段是否放在了SRAM。
　　打开clock_config.c文件，查看BOARD_BootClockRUN()函数，ARM Core/AHB时钟仅保守地配了250MHz，让我们修改Pfd0的分频系数，从19修改为16，直接超频到300MHz。

void BOARD_BootClockRUN(void) { // ... CLOCK_InitSysPll(&g_configSysPll); /* Configure system PLL to 528Mhz. */ /* Valid PFD values are decimal 12-35. */ // 将分频系数修改16 // CLOCK_InitSysPfd(kCLOCK_Pfd0, 19); /* Enable main PLL clock 500MHz. */ CLOCK_InitSysPfd(kCLOCK_Pfd0, 16); /* Enable main PLL clock 594MHz. */ // ... /* Let CPU run on SYS PLL PFD0 with divider 2. */ CLOCK_SetClkDiv(kCLOCK_DivSysCpuAhbClk, 2); CLOCK_AttachClk(kMAIN_PLL_to_MAIN_CLK); // ... }
