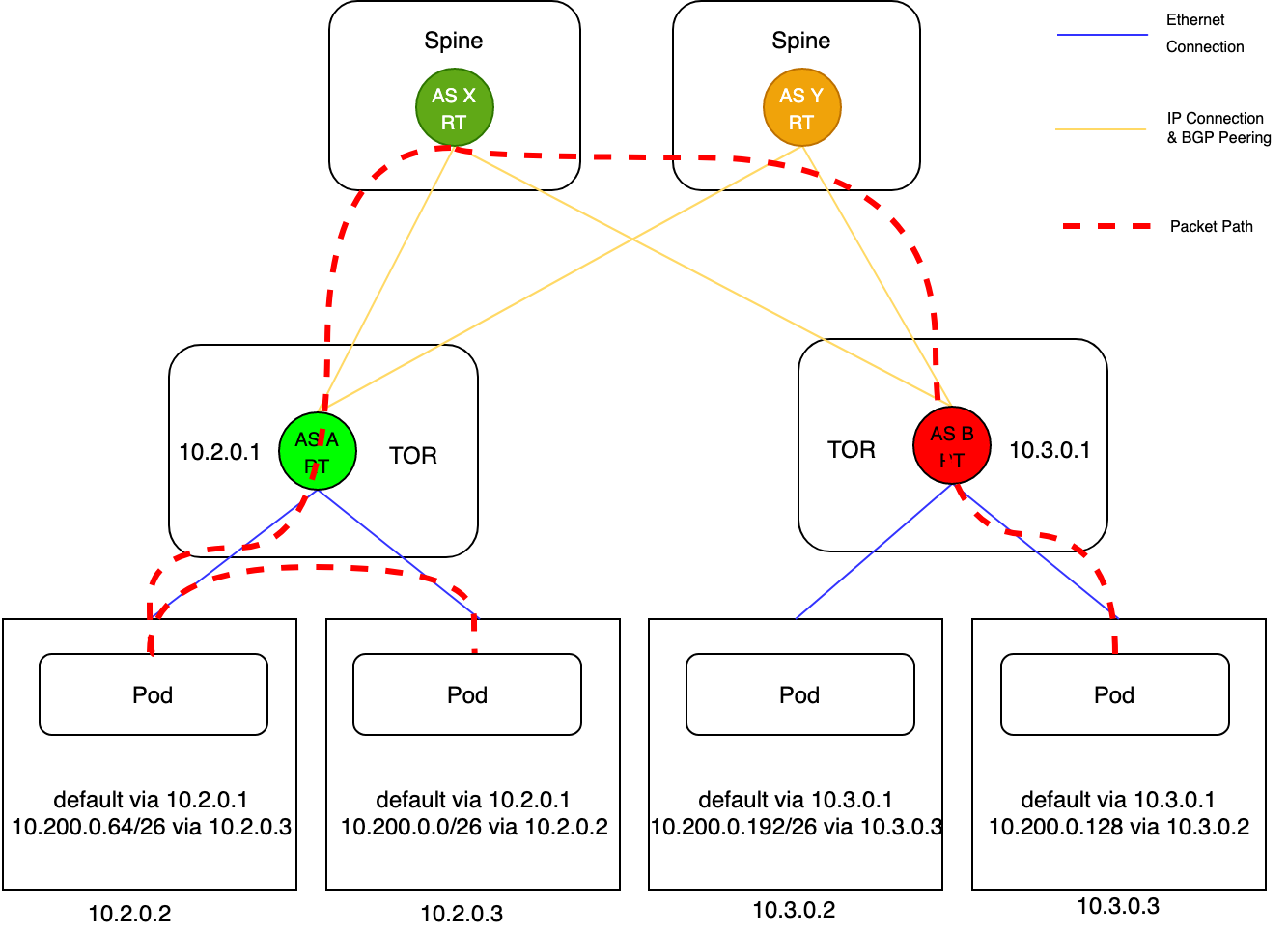

同一个接入层交换机下通信链路：10.2.0.2节点与10.2.0.3节点处在同一个接入层交换机下，具备二层连通，报文经过封装后不经过三层转发直接被送到对端。
不同接入层交换机之间通信链路：10.2.0.2节点与10.3.0.3节点处在不同的接入层交换机下，报文需要经过接入层交换机和核心交换机路由后才能到达对端。

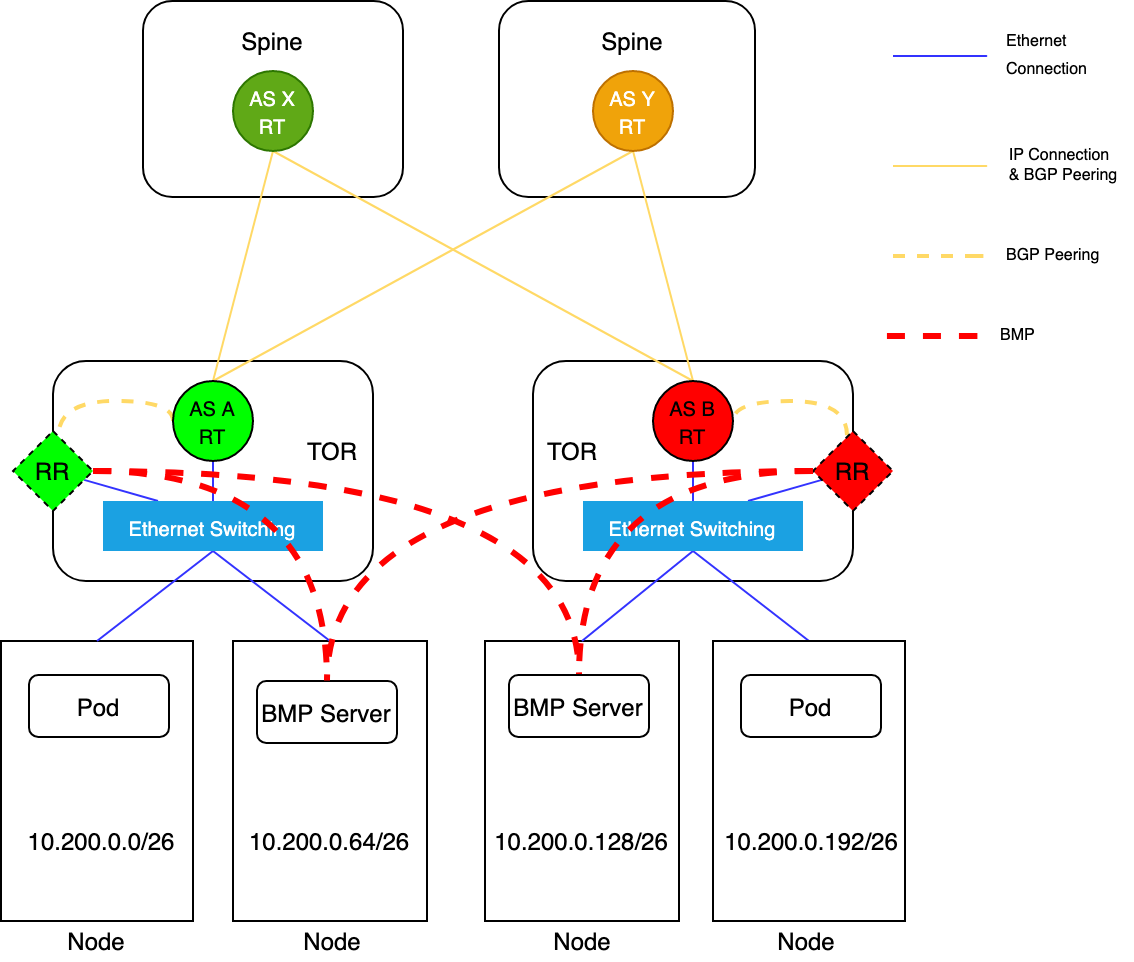

基于 BGP Monitoring Protocol 开发 BMP Server，用于对 BGP 会话的运行状态进行实时监控，包括对等体关系的建立与关闭、路由信息等。利用收集到的BMP Message直接定位故障。
BGP 是基于 TCP 实现的路由协议，TCP 连接异常断开后，开启 Graceful Restart 功能的交换机不会删除 RIB 和 FIB，仍然按照原有的转发表项转发报文，并启动 RIB 路由老化定时器。BGP Peer 需要两端同时开启 Graceful Restart 功能才能生效，Graceful Restart可以有效防止BGP链路震荡，提升底层网络的可用性。
自定义 IPAM在 Kubernetes 常见配置中，会通过 kube-controller-manager 的 allocate-node-cidrs 和 configure-cloud-routes 等参数来为节点分配 PodCIDR 并配置路由。然而，社区的这种方案限制了节点只能有一段 PodCIDR，并且不能动态扩充。这种一个节点一个 PodCIDR 的策略太简单，导致 IP 资源利用率太低，某些节点规格小可能用不完，某些节点规格大却不够。
在混合云场景下，我们发现客户对于 IPAM 提出了更高的要求：
希望节点的 PodCIDR 可以是多段的
希望节点的 PodCIDR 可以支持按需动态扩充和回收

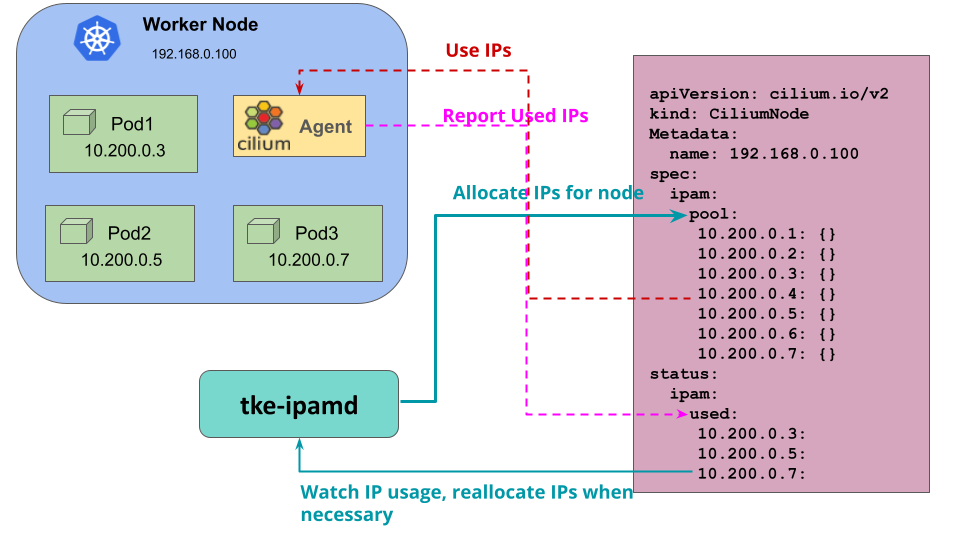

为了解决这个问题，我们使用了自己的 tke-ipamd 组件来实现自定义的 IPAM 功能，原理如下图所示：
不再由 kube-controller-manager 组件来分配节点 PodCIDR，而是由 tke-ipamd 组件统一给节点分配 PodCIDR
Cilium Agent 通过 CiliumNode 对象读取 tke-ipamd 分配的 PodCIDR，响应 CNI 请求给 Pod 分配 IP
tke-ipamd 通过 list-watch 机制监听节点 IP 资源使用情况，当节点 IP 资源使用率过高时动态扩充节点的 PodCIDR

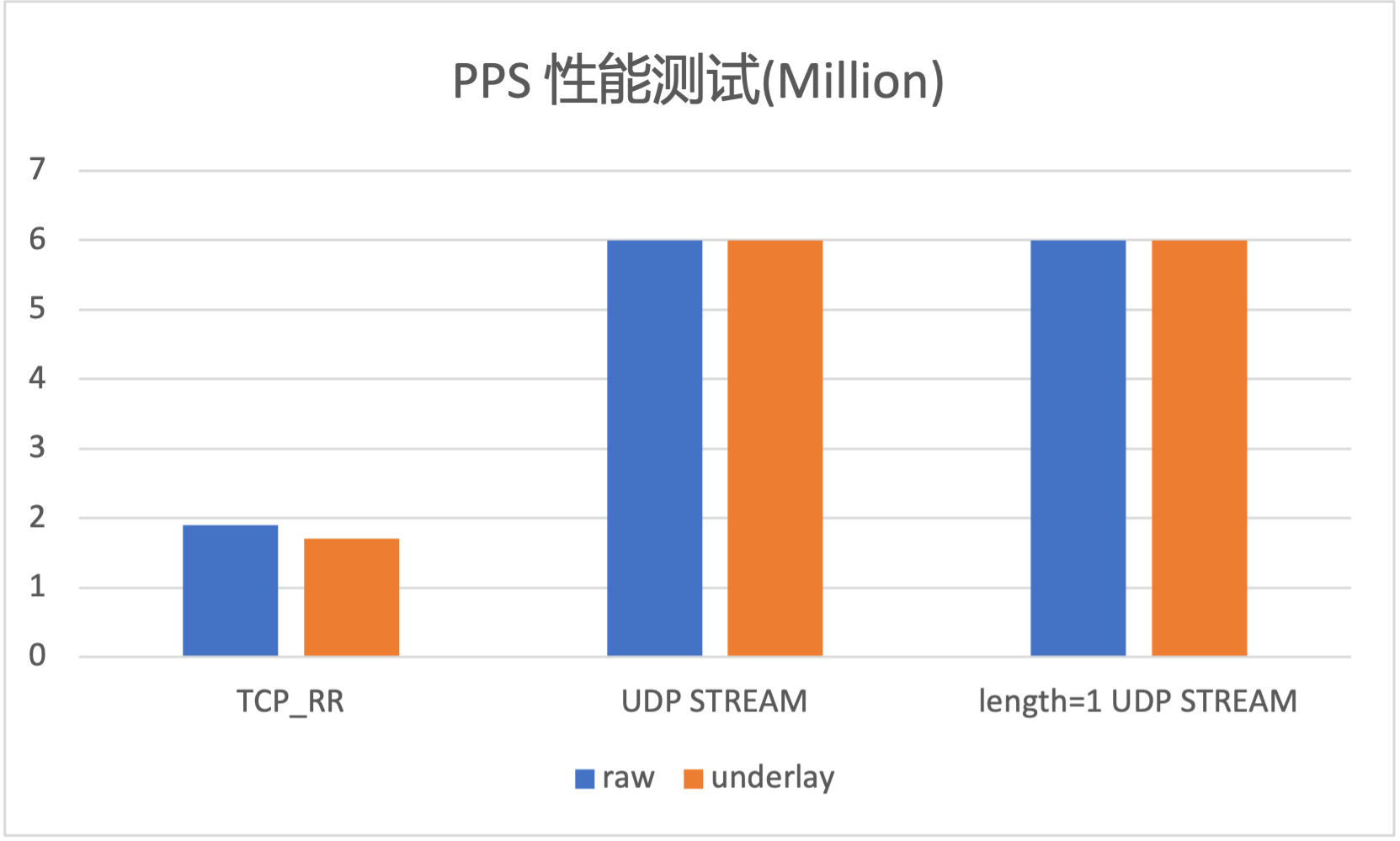

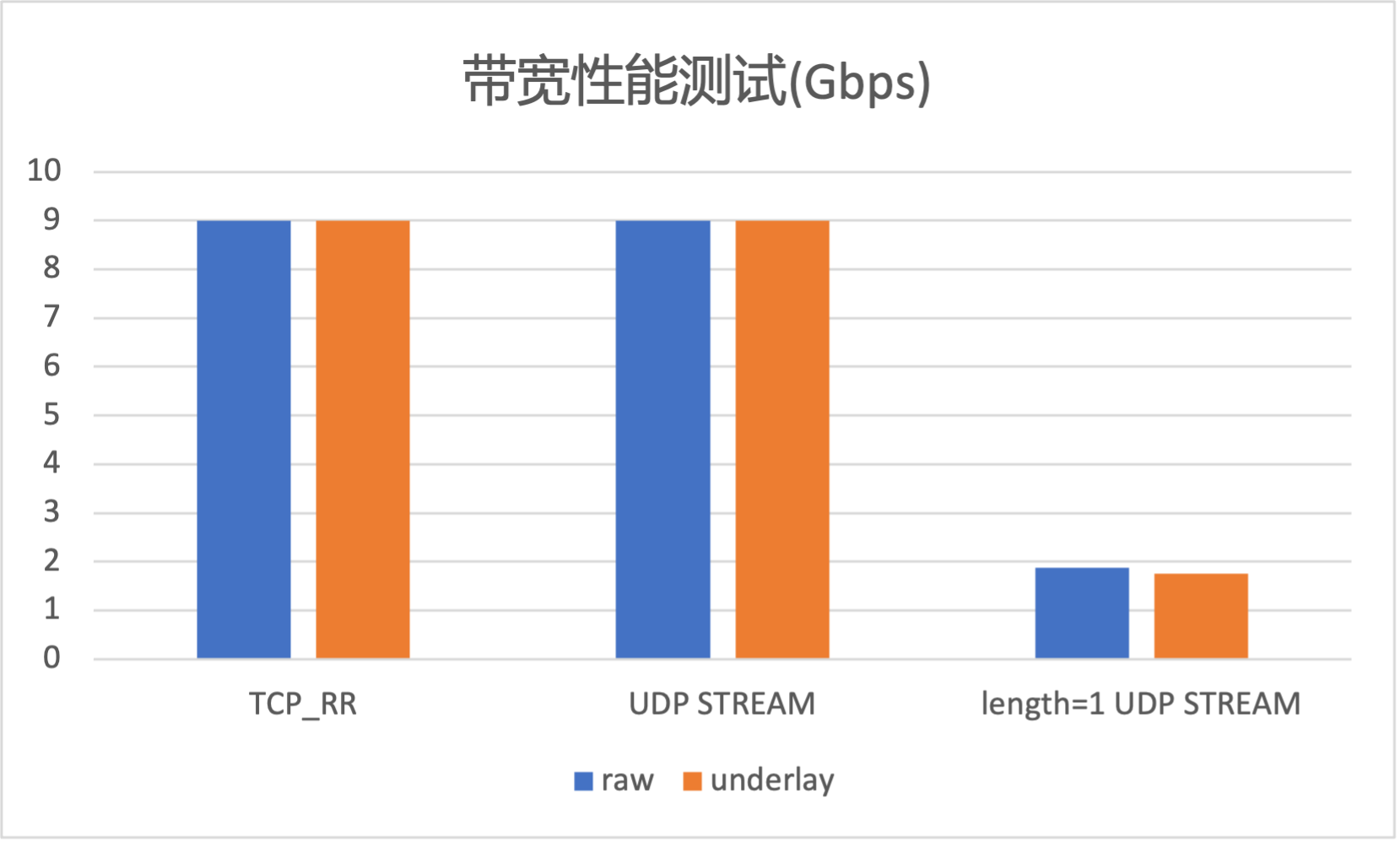

性能测试为了对 TKE 混合云 Underlay 容器网络的性能有更好的了解，我们使用 netperf 工具对其进行了性能测试，可以看到，Underlay 在网络吞吐和带宽上基本没有性能损耗。
在介绍了混合云场景下，TKE 基于 Cilium 的混合云容器网络的互联方案和 Overlay 网络方案后，本文重点介绍了基于 BGP 路由的 Underlay 网络方案。TKE 混合云 Underlay 容器网络方案利用了 BGP 的扩展性，能够满足大规模集群横向扩展的需求，同时也能在性能上相对于节点网络做到基本无损，为客户提供更高的数据面转发性能。此网络方案在 TKE 公有云上线前，已经过腾讯云专有云敏捷 PaaS 平台 TCNS 私有化环境的大规模实践，并在 腾讯云 TKEStack 中得到了集成和开源。
混合云与容器结合正在吸引越来越多企业客户的目光，其在资源扩容、多活备灾、业务分布式部署等场景可以提高企业现有计算资源利用率，给客户带来显著受益。腾讯云容器团队打通公有云与 IDC 环境差异，为客户提供统一管理视图，实现多云场景、IDC 场景以及边缘场景的统一。除了单集群能力的统一，腾讯云容器团队在集群注册、多集群管理、跨云跨集群互访等方面也有统一的方案，欢迎关注与体验。
