客户端连通性测试
[root@master01 ~]# ping -c 1 1.65.15.145 PING 1.65.15.145 (1.65.15.145) 56(84) bytes of data. 64 bytes from 1.65.15.145: icmp_seq=1 ttl=64 time=0.078 ms --- 1.65.15.145 ping statistics --- 1 packets transmitted, 1 received, 0% packet loss, time 0ms rtt min/avg/max/mdev = 0.078/0.078/0.078/0.000 ms [root@master01 ~]#负载测试
[root@master01 ~]# curl -m 15 --retry 1 -sSL 1.65.15.145:80 curl: (7) Failed connect to 1.65.15.145:80; 没有到主机的路由 [root@master01 ~]#发现负载服务不通，进行抓包分析

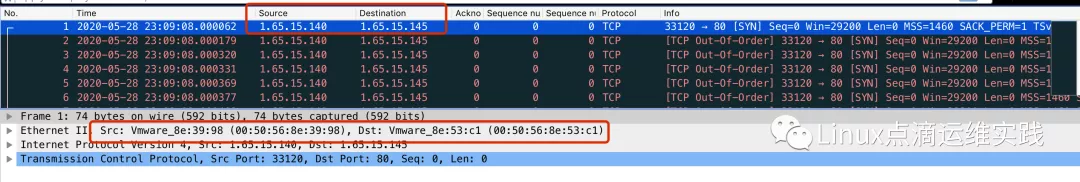

dr模式LB抓包

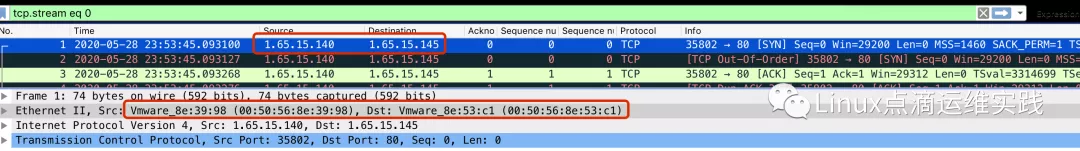

dr模式RS抓包
根据 DR 模式路由转发原理，LB上面源MAC地址修改为LB的MAC地址，而目标MAC地址修改为RS MAC地址，上图中已经发现MAC正常修改了，但为什么不通呢？在RS数据包中发现源IP和目标IP也都未修改，那么问题来了，我们Client期望访问的是RS（通过 mac 二次互访），但RS收到的目标IP却是LB上面的VIP，发现这个目标IP并不是自己的IP，因此不会通过 INPUT 链转发到用户空间，这时要不直接丢弃这个包，要不根据路由再次转发到其他地方，总之两种情况都不是我们期望的结果。那怎么办呢？如果想让RS接收这个包，必须得让RS有这个目标IP才行，不妨在lo上添加个虚拟IP，IP地址伪装成LB IP 1.65.15.145。所以需要在RS上面添加虚拟IP，并且添加一条路由如下。 [root@master03 ~]# ifconfig lo:0 1.65.15.145/32 up [root@master03 ~]# route add -host 1.65.15.145 dev lo [root@master03 ~]#
此时问题又来了，这就相当于在一个局域网内有两个相同的IP，IP重复了怎么办？办法就是隐藏这个虚拟网卡，不让它回复ARP，其他主机的neigh也就不可能知道有这么个网卡的存在了。
[root@node01 ~]# echo 1 > /proc/sys/net/ipv4/conf/lo/arp_ignore [root@node01 ~]# echo 2 > /proc/sys/net/ipv4/conf/lo/arp_announce [root@node01 ~]#arp_ignore=1，只响应目的IP地址为接收网卡上的本地地址的arp请求。
因为我们在RS上都配置了VIP，因此此时是存在IP冲突的，当外部客户端向VIP发起请求时，会先发送arp请求，此时调度器和RS都会响应这个请求。如果某个RS响应了这个请求，则之后该客户端的请求就都发往该RS，并没有经过LVS，因此也就没有真正的负载均衡，LVS也就没有存在的意义。因此我们需要设置RS不响应对VIP的arp请求，这样外部客户端的所有对VIP的arp请求才会都解析到调度器上，然后经由LVS的调度器发往各个RS。
系统默认arp_ignore=0，表示响应任意网卡上接收到的对本机IP地址的arp请求(包括环回网卡上的地址)，而不管该目的IP是否在接收网卡上。也就是说，如果机器上有两个网卡设备A和B，即使在A网卡上收到对B IP的arp请求，也会回应。而arp_ignore设置成1，则不会对B IP的arp请求进行回应。由于lo肯定不会对外通信，所以如果只有一个对外网口，其实只要设置这个对外网口即可，不过为了保险，很多时候都对all也进行设置。
arp_announce=2，网卡在发送arp请求时使用出口网卡IP作为源IP。
当RS处理完请求，想要将响应发回给客户端，此时想要获取目的IP对应的目的MAC地址，那么就要发送arp请求。arp请求的目的IP就是想要获取MAC地址的IP，那arp请求的源IP呢？自然而然想到的是响应报文的源IP地址，但也不是一定是这样，arp请求的源IP是可以选择的，而arp_announce的作用正是控制这个地址如何选择。系统默认arp_announce=0，也就是源ip可以随意选择。这就会导致一个问题，如果发送arp请求时使用的是其他网口的IP，达到网络后，其他机器接收到这个请求就会更新这个IP的mac地址，而实际上并不该更新，因此为了避免arp表的混乱，我们需要将arp请求的源ip限制为出口网卡ip，因此需要设置arp_announce=2。（解释来源于网络）
测试连通性
RS抓包如下
LB抓包如下
通过数据包分析可以发现MAC地址的转换，及源目标IP的转换关系，到此这个DR实验完成。 DR 模式特性总结
