上图左边可以看到，中间件增强框架位于应用服务器和应用之间，采用了中间件劫持技术，对应用服务器的代码进行了类加载劫持和字节码改写，对上层应用代码无侵入。
右边是监控探针放大之后的架构图，最底层是应用服务器适配层，对互联网常用的开源中间件（如Tomcat、Jetty、SpringBoot）提供了适配支持，对其它服务器可以相应地扩展一个Adapter适配器来进行支持。
在适配层之上，首先提供了一系列通用的扩展点SPI，再基于这些SPI，扩展出了与监控相关的画像收集和指标采集功能；与问题诊断分析工具相关的调用链跟踪、浏览器跟踪、JVM线程分析、堆内存dump执行等功能；与服务治理相关的服务限流/降级以及服务安全管控等功能。此外，还提供了这些功能对Docker和K8s容器环境的适配。
最上层提供了应用对接API以及数据发布API，支持通过HTTP和JMX两种方式来获取探针上的监控数据。
2.3 数据捕获架构接下来将介绍UAV数据捕获和传输的架构。

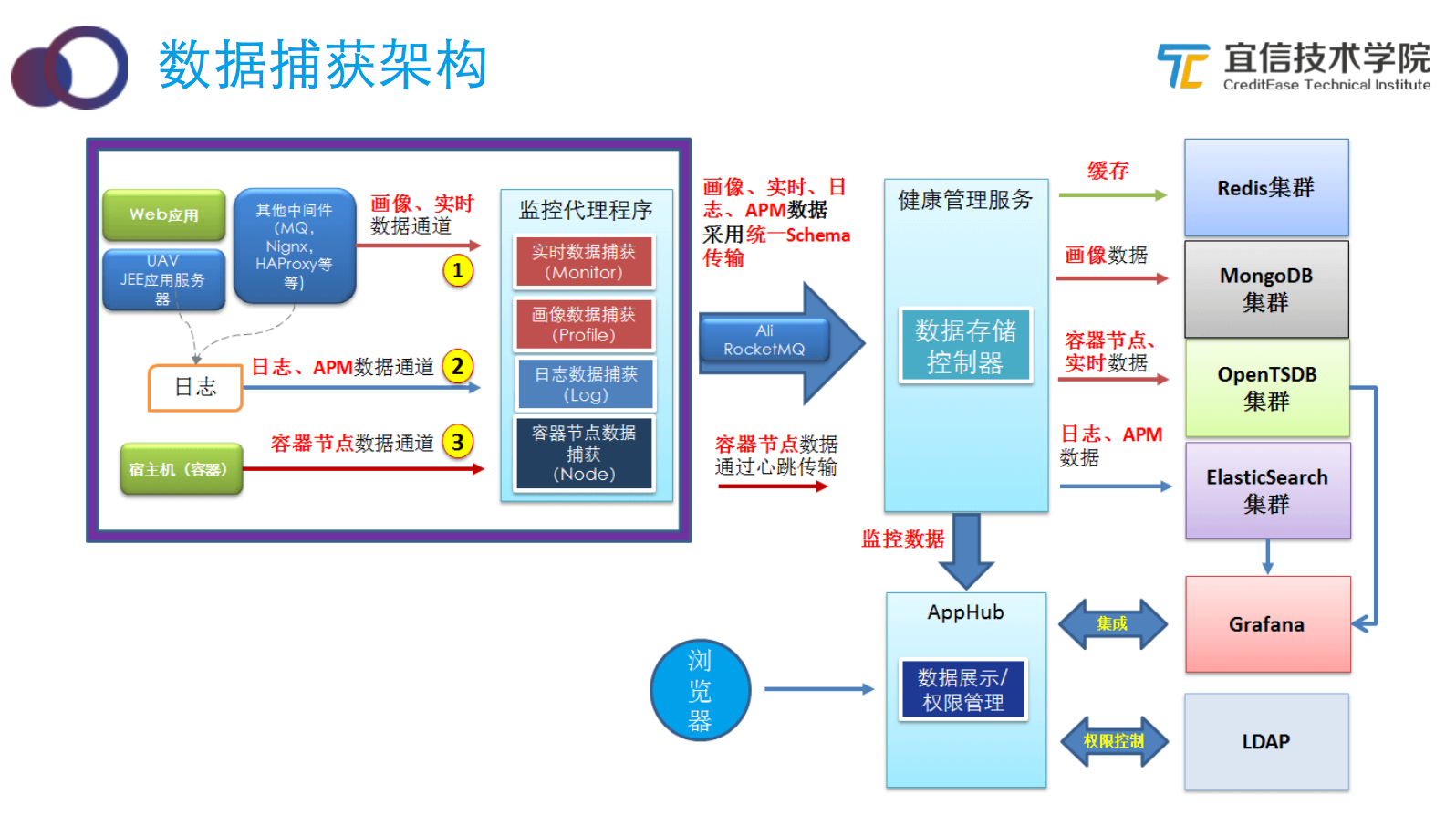

从上图可以看到，监控代理程序Agent数据传输采用了双通道+双心跳的方式：
1）双通道是指HTTP心跳和MQ传输这两条通道：
Http心跳传输通道，用来传输应用环境相关的监控数据，主要包括：容器/节点画像数据和实时监控数据；
MQ传输通道，用来传输应用相关的监控数据，主要包括：应用实时数据，画像数据，日志数据，以及调用链和JVM线程栈等APM数据。MQ数据传输通道上的数据格式采用了统一的Schema，方便后期对数据的转换和处理。
2）双心跳是指不管来自Http通道还是MQ通道的数据，实际上既可以看成监控数据，也可以看成心跳数据。来自每个通道的数据都会到UAV监控后台服务“签到”。两种通信方式意味着更高的可靠性。
Agent通过双通道的方式，将数据传输到UAV监控后台，我们称之为健康管理服务。
健康管理服务会根据数据类型对监控数据进行解析处理，并分别持久化到合适的数据源，比如OpenTSDB存储时序指标数据；ES存储日志、调用链、JVM线程分析等APM数据。
AppHub是UAV的统一门户，提供了监控数据的集中展示及用户权限的管理功能。用户可以在PC端和移动端登录UAV，获得随时随地的运维体验。
健康管理服务也是采用微服务架构构建的，包括多个微服务，支持集群部署和扩容。
三、UAVStack平台的核心功能及其原理（附案例） 3.1 UAVStack核心功能

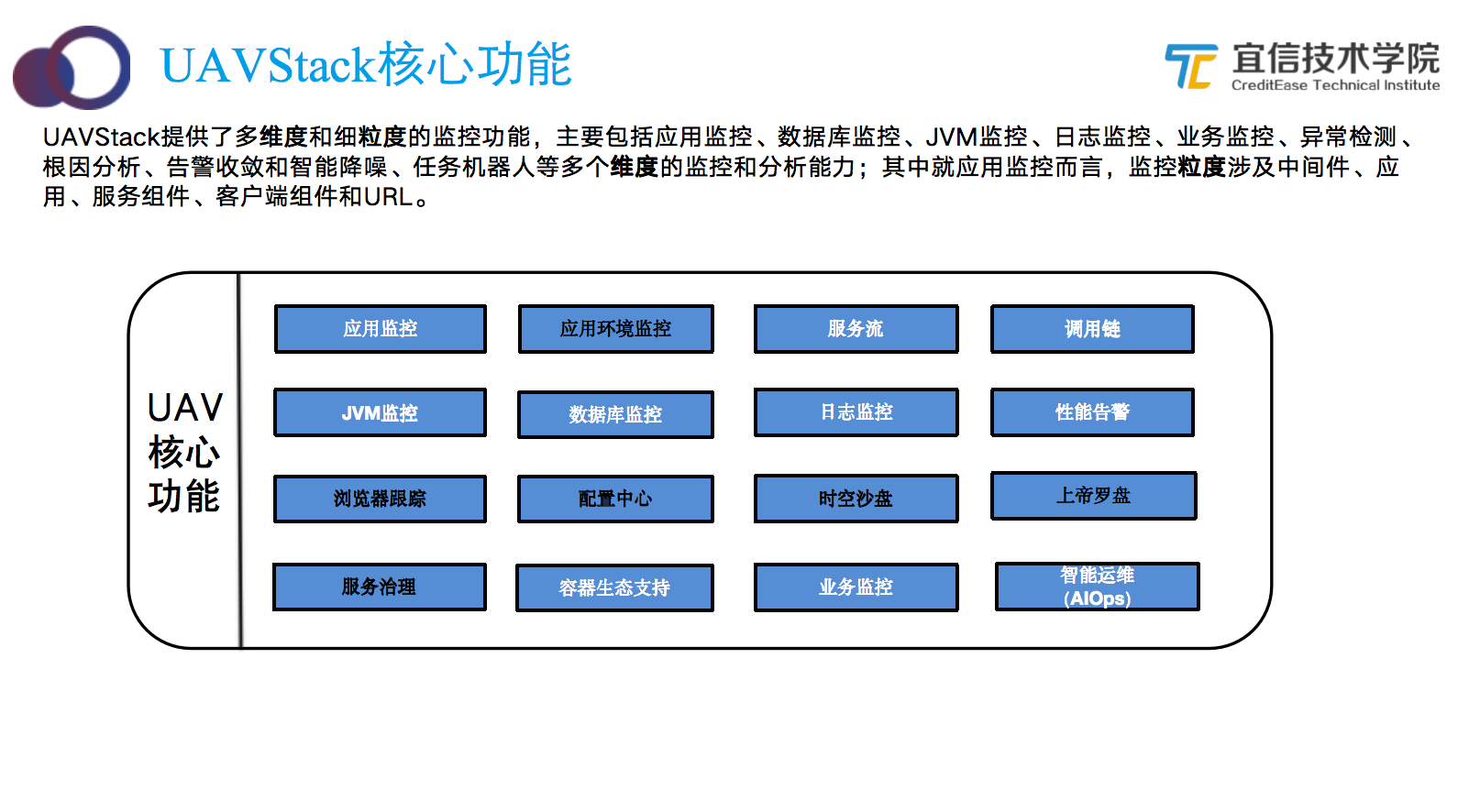

上图展示了目前UAVStack的核心功能，主要包括：应用监控、应用环境监控、服务流、调用链、JVM监控、数据库监控、日志监控、性能告警、浏览器跟踪、配置中心、时空沙盘、上帝罗盘、服务治理、容器生态支持、业务监控、智能运维（AIOps）等。其中：
浏览器监控：用来监控前端Web页面的性能数据；
时空沙盘：提供了对历史监控数据的查询；
上帝罗盘：提供了监控大屏的展示；
智能运维（AIOps）包括：异常检测、根因分析、告警收敛和智能降噪、任务机器人四个方面的能力。
此外，还包括图上未列出的一些运营支持的相关工具，如UAV统一升级中心；UAV监控日报、周报、月报；UAV使用情况统计等。本次分享将重点介绍上图中白色字样的功能。
3.2 应用监控首先介绍UAV应用监控的核心原理。
3.2.1 核心原理：对应用代码无侵入技术UAV应用监控的核心原理是：对应用代码无侵入技术。
UAV对应用代码无侵入，应用无需任何改造。
UAV不需要应用使用统一的开发框架。
UAV的代号是“无人机”的缩写，寓意：无人机翱翔蓝天，智能地、透明地完成任务。
其中用到的核心技术主要包括：
中间件劫持技术，含Java Agent探针和字节码改写；
应用/服务画像与监控技术。
3.2.2 无侵入技术：应用/服务画像
监控探针通过中间件劫持技术实现对应用/服务的自动画像和监控。
中间件劫持就是将我们自己的代码植入到中间件的各种行为中。
中间件劫持的核心是：掌控类加载树，获取优先加载权，植入我们自己的代码。
以应用/服务画像为例：

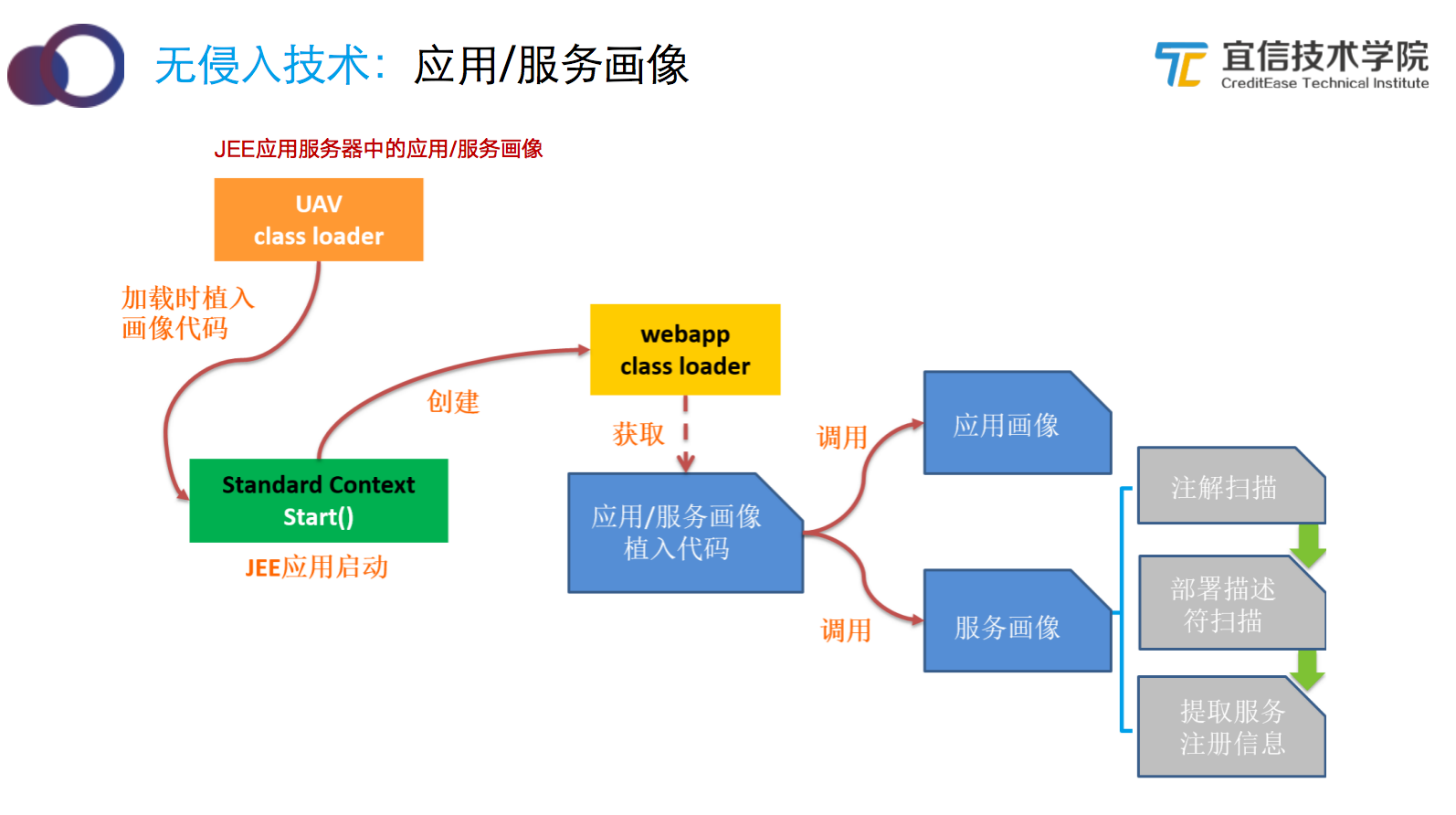

当Web容器中Standard Context这个类加载时，通过字节码改写植入了相关的画像代码。JEE应用启动时会执行植入的代码，生成应用画像和服务画像；
应用画像主要包括：应用标示、应用名称、应用的URI：http(s)://<本地IP>:<端口>/、应用的类库信息（从加载应用的webapp class loader中获取）；
