cocos2dx里骨骼动画代码在cocos -> editor-support -> cocostudio文件夹中，win下通过筛选器，文件结构如下。(mac下没有分，是整个一坨)
armature(目录): animation(目录):动画控制相关。 CCProcessBase(文件): ProcessBase(类):CCTween和ArmatureAnimation的基类。 CCTWeen(文件): Tween(类):控制flash里一个layer的动画。 CCArmatureAnimation(文件): ArmatureAnimation(类):控制整个动画，内有多个Tween。 datas(目录):xml或json转成c++中直接用的数据结构。 CCDatas(文件): BaseData(类):BoneData、FrameData的基类，包含大小位置颜色等信息。 DisplayData(类): SpriteDisplayData、ArmatureDisplayData、ParticleDisplayData的基类。 SpriteDisplayData(类):骨骼中的显示数据。 ArmatureDisplayData(类): ParticleDisplayData(类): BoneData(类):单个骨骼数据，flash中一个layer是一个骨骼。 ArmatureData(类):骨骼数据，整个骨骼结构数据。 FrameData(类):关键帧数据。 MovementBoneData(类):带有关键帧的骨骼数据。 MovementData(类):一个完整动画数据。 AnimationData(类):组动画数据，包含多个MovementData。 ContourData(类): TextureData(类):显示图片数据。 utils(目录): CCArmatureDataManager(文件): RelativeData(类): ArmatureDataManager(类):管理ArmatureData、AnimationData、TextureData。 CCArmatureDefine(文件): CCDataReaderHelper(文件): _AsyncStruct(类): _DataInfo(类): DataReaderHelper(类):这正解析xml或json的类。 CCSpriteFrameCacheHelper(文件): SpriteFrameCacheHelper(类): CCTransformHelp(文件): TransformHelp(类):矩阵运算。 CCUtilMath(文件): CCArmature(文件): Armature(类):控制整个骨骼动画，内有ArmatureAnimation和ArmatureData。 CCBone(文件): Bone(类):骨骼控制类 display(目录):显示的图片管理。 CCBatchNode(文件): BatchNode(类): CCDecorativeDisplay(文件): DecorativeDisplay(类): CCDisplayFactory(文件): DisplayFactory(类): CCDisplayManager(文件): DisplayManager(类): CCSkin(文件): Skin(类): physics(目录):物理引擎相关，不分析。 ColliderFilter(文件): ColliderFilter(类): ColliderBody(类): ColliderDetecotor(类)
数据相关源码
从底层到高层分析一个类一个类分析

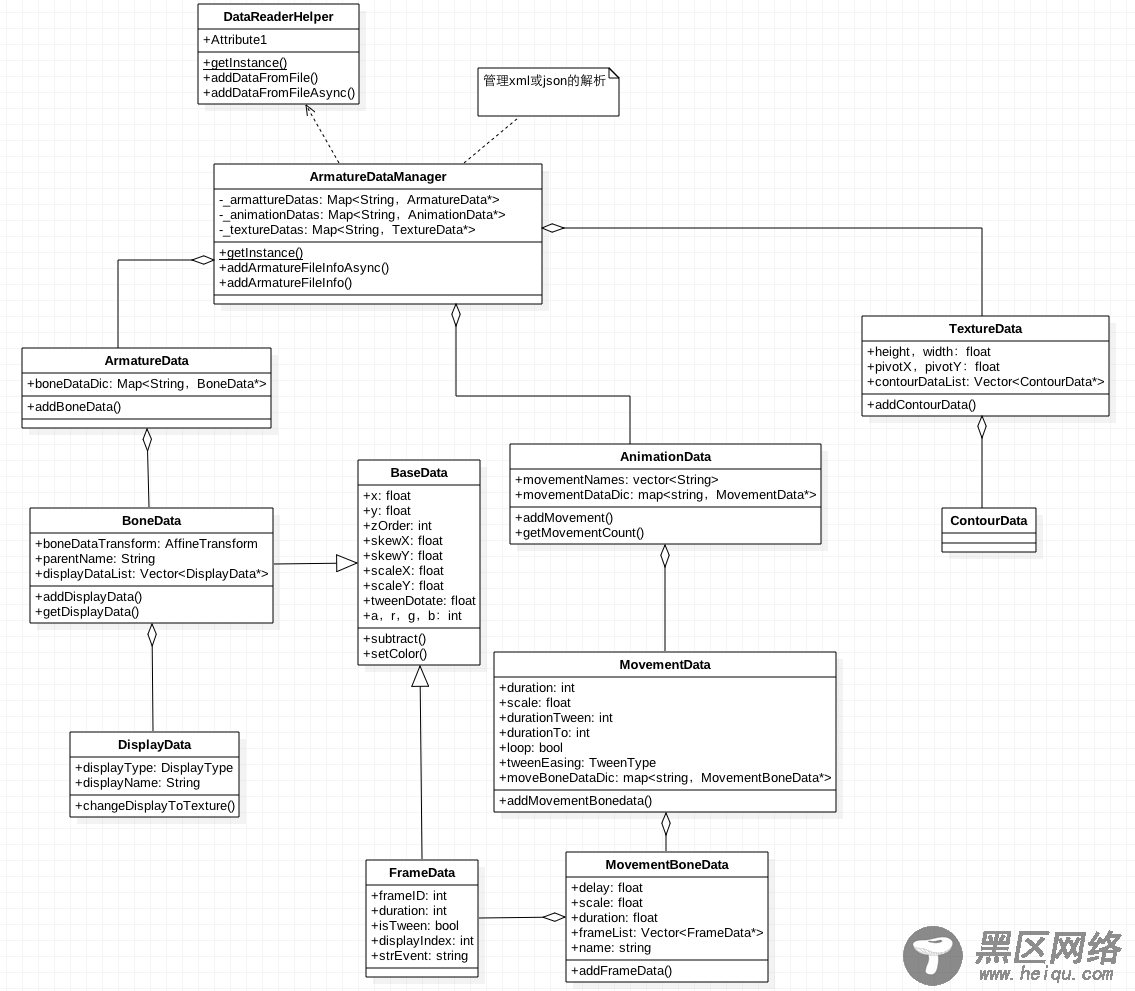

再来看下数据相关的UML，总体来说，就是ArmatureDataManager依赖DataReaderHelper把flash导出的xml文件解析成程序直接用的XXData，XXData对应于xml的某个节点，比如FrameData就对应于<f>节点(<animaton><mov><b><f>)。
BaseData
BaseData：用来表示骨骼或帧的位置、旋转、颜色、缩放。
BaseData.h class BaseData : public cocosd::Ref { public: //Calculate two BaseData's between value(to - from) and set to self virtual void subtract(BaseData *from, BaseData *to, bool limit); public: //位置，xml的x,y float x; float y; //xml中z int zOrder; //旋转，xml的kX,kY float skewX; float skewY; //缩放，xml的cX,cY float scaleX; float scaleY; //啥？？ float tweenRotate; //颜色的变化属性 bool isUseColorInfo; int a, r, g, b; };
作为FrameData和BoneData的基类，提供骨骼的状态信息。从下文可知BoneData对应xml中的<armature<b>>中的b节点，FrameData对应xml中的<f>节点，BoneData和FrameData都有
<x,y,kX,kY,cX,cY,pX,pY,z>等属性，BaseDa代表了这些属性。
BoneData
BoneData对应xml中的<armature<b>>中的b节点
class BoneData : public BaseData { public: void addDisplayData(DisplayData *displayData); DisplayData *getDisplayData(int index); public: std::string name; //! the bone's name std::string parentName; //! the bone parent's name //! save DisplayData informations for the Bone cocosd::Vector<DisplayData*> displayDataList; //仿射变换，程序里好像没用这个属性 cocosd::AffineTransform boneDataTransform; };
BoneData里有displayDataList，用来放这个骨头上的皮肤(就是DisplayData), DisplayData对应xml节点中的<b<d>>节点，一个BoneData里可以有多个皮肤，换装等功能需要多个皮肤。
FrameData
FrameData对应xml中的<f>节点，就是flash里的关键帧信息。
class FrameData : public BaseData { public: int frameID; //xml中dr，这一帧长度 int duration; //不知要他干啥 bool isTween; //xml中dI，显示哪个图 int displayIndex; };
DisplayData
DisplayData是SpriteDisplayData、ArmatureDisplayData、ParticleDisplayData的父类，用来表示展示节点信息。
ArmatureData
ArmatureData是对应<armature>节点，里面有这个骨骼的所有骨头，可以看成骨骼动画的骨骼。
